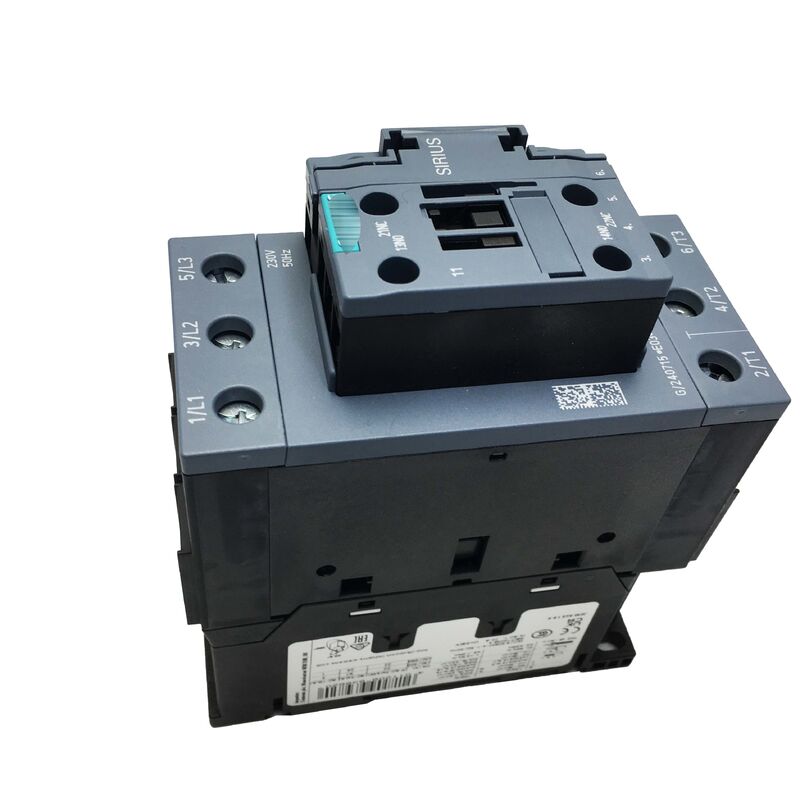

3RT2036-1AP00 Contacteur de puissance Siemens 3RT20361AP00 tout neuf scellé
Siemens 3RT2036-1AP00 -- SIRIUS 3RT2 Contacteur de puissance
Numéro de la partie:3RT2036 à AP00
Nom du fabricant:Siemens AG
Famille de produits:Le système SIRIUS 3RT2
Le type:Contacteur de puissance à trois pôles (commutation du moteur CA)
Résumé
Le 3RT2036-1AP00 est un contacteur d'alimentation à 3 pôles de la série SIRIUS 3RT2 de Siemens, conçu pour la commutation de moteurs à induction CA jusqu'à 22 kW à 400V.La taille du cadre S2 offre des capacités améliorées avec une construction de contact plus lourde, une plus grande masse thermique et une robustesse mécanique pour gérer des courants plus élevés impliqués dans le démarrage et le fonctionnement des entraînements de 22 kW.
Les applications comprennent de grands compresseurs, des stations de pompage de grande capacité, des convoyeurs à convoyeurs lourds, des systèmes de ventilation industriels et des moteurs à entraînement principal de machines-outils.Il convient également pour les charges résistives à des courants plus élevés que son indice de moteurCe modèle remplace l'ancien 3RT1036-1AP00, en conservant les mêmes qualités, la configuration du terminal et l'empreinte dimensionnelle.
Principales spécifications
| Paramètre |
Valeur |
| Numéro de la partie |
3RT2036 à AP00 |
| Produit de fabrication |
Le groupe Siemens |
| Série de produits |
Le système SIRIUS 3RT2 |
| Catégorie d'utilisation |
AC-3e ou AC-3 |
| Configuration du contact principal |
3 NO (3 pôles) |
| Courant nominal (AC-3, 400V) |
50 A (51 A par spécification mise à jour) |
| Classification motrice |
Le système de freinage doit être équipé d'un dispositif de freinage. |
| Voltage de la bobine |
230 V CA, 50 Hz |
| Auxiliaire intégré |
1 NO + 1 NC |
| Taille |
S2 |
| Connexion |
Les terminaux à vis |
| Voltage d'isolation (Ui) |
690 V |
| L' impulsion résiste à la tension |
6 kV |
| Niveau de protection |
Résistance à la corrosion |
| Température ambiante |
-25°C à +60°C (avec dératation supérieure à +40°C) |
| Largeur nette |
55 mm |
| Les normes |
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. |
| Certifications |
Le produit doit être soumis à un contrôle de conformité. |
| Le poids |
Environ 0,985 kg |
S2 Capacité de taille de trame
Le contacteur de taille cadre S2 dispose d'un pont de contact plus lourd, d'un espace de contact plus grand et d'une plus grande capacité d'extinction d'arc par rapport aux unités S0 et S00 plus petites.Ces différences physiques permettent la notation du moteur 50A et permettent de gérer des courants de rotor verrouillé atteignant 350A ou plus lors de la fermeture de contact.
La masse thermique plus élevée signifie que le contacteur peut absorber plus d'énergie de commutation avant que les hausses de température n'affectent les performances.le rendant adapté aux applications avec démarrage fréquent où une énergie de commutation importante est générée au cours des cycles de fonctionnement.
Contacts auxiliaires intégrés
Chaque 3RT2036-1AP00 comprend un contact auxiliaire NO intégré et un contact auxiliaire NC intégré reliés mécaniquement au support principal de contact.Ils fournissent en temps réel une rétroaction de l'état réel du contacteur pour les fonctions de surveillance et de sécurité du système de contrôle..
L'auxiliaire NC sert d'entrée standard pour l'auto-surveillance du démarreur de moteur, tandis que l'auxiliaire NO est généralement câblé dans des circuits d'étanchéité pour les démarreurs manuels.Cette fonction de surveillance de la sécurité répond aux exigences de nombreuses normes de sécurité des machines.
Applications de sécurité fonctionnelle
Le 3RT2036-1AP00 est certifié IEC 61508 pour les applications de sécurité fonctionnelle.Ces contactors peuvent contribuer à des fonctions de sécurité jusqu'à certains niveaux SIL et PL.. Consultez l'outil d'évaluation de la sécurité des produits et les normes de sécurité des machines applicables pour les exigences spécifiques de l'application.
Questions fréquemment posées
Q1: Le 3RT2036-1AP00 peut-il être utilisé dans les démarreurs star-delta avec des exigences de bobine 230V?
Oui, le 3RT2036-1AP00 peut servir de contacteur principal et delta dans les démarreurs star-delta.Vérifiez que la cote du contacteur d'étoiles correspond à la cote d'étoiles à courant réduit.
Q2: Le bourdonnement est-il normal après le remplacement?
Si le champ magnétique est sensiblement plus fort, vérifiez la présence de saleté ou de corrosion sur les surfaces des sièges de l'aimant qui peuvent empêcher le bon siège de l'armature.augmentation du niveau de bruit et de l'écart.
Q3: Le contacteur peut-il être monté sur le côté (rotation de 90°)?
Le montage standard est vertical. Bien que la rotation vers des positions horizontales ou inversées soit possible, le courant nominal peut nécessiter un dératage en raison d'un refroidissement par convection modifié.Consultez la fiche de données du produit pour connaître la dératation admissible dans les positions de montage non standard.
Q4: Quelle est la section transversale maximale du fil pour les terminaux de contact principaux?
Les terminaux à vis S2 peuvent accueillir des sections transversales de fil allant d'environ 2,5 mm2 à 35 mm2 selon le type de terminal.Des conducteurs flexibles avec des ferrules appropriées sont recommandés pour le câblage des panneaux.Les bornes de commande acceptent des sections transversales plus petites, généralement de 0,5 mm2 à 4 mm2.
Q5: Le contacteur est-il adapté aux moteurs de pompe de 22 kW qui démarrent 15 à 20 fois par heure?
Le commutateur AC-3 à haute fréquence à 15-20 démarrages par heure est exigeant.Si nécessaire, la durée de vie est supérieure à la valeur nominale, envisager un remplacement plus fréquent des contacts, des démarreurs souples pour limiter le courant de démarrage, ou des démarreurs wye-delta pour réduire le courant de démarrage.
