3RT1975-6A Nouveau appareil Siemens 3RT19756A
Siemens 3RT1975-6A. Sirius S12 Remplacement de la trousse de contact
Numéro de la partie:Pour les véhicules à moteur électrique
Nom du fabricant:Siemens AG (Allemagne)
Type de produit:Kit de contact de remplacement (pièce de rechange)
Gamme de produits:SIRIUS (série 3RT1)
Résumé

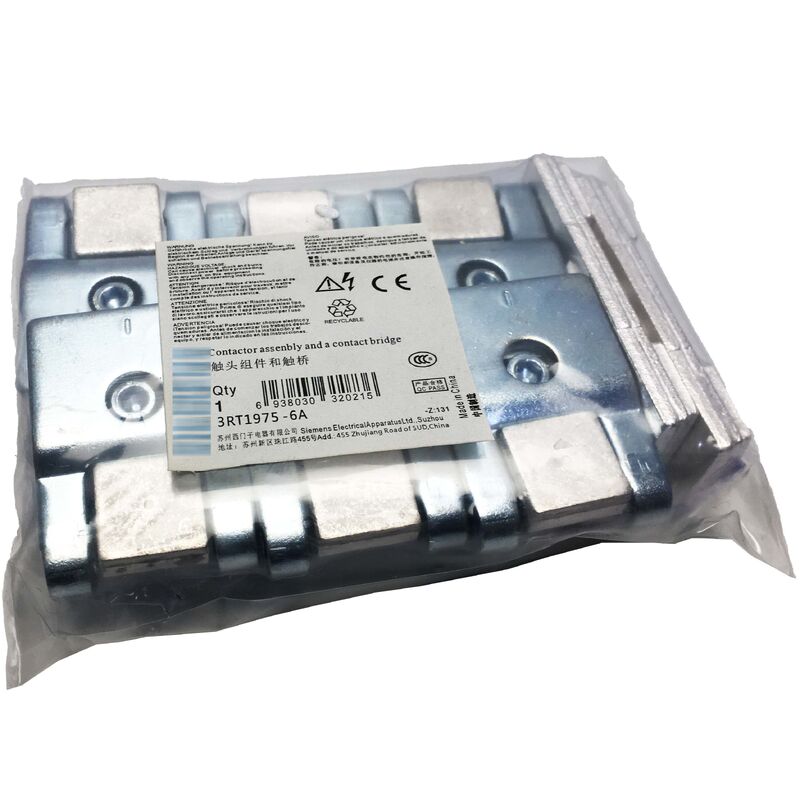

Le 3RT1975-6A est le kit de contact de remplacement OEM de Siemens pour le contacteur d'alimentation SIRIUS 3RT1075. Il contient tout ce qui est nécessaire pour restaurer l'assemblage de contact principal d'un 3RT1075:trois ponts de contact mobiles, six pièces de contact fixes et le matériel de montage associé.
Le kit remplace simultanément les six surfaces de contact sur les trois pôles principaux, rétablissant le contacteur à sa résistance de contact d'origine, à sa chute de tension et à sa capacité de transport de courant.
Le 3RT1075 est le contacteur de puissance S12 de Siemens, le plus grand cadre standard de la gamme SIRIUS 3RT1.150 ch à 480 V, et 400 chevaux avec 600 V.
A ces niveaux de puissance, le 3RT1075 gère certains des courants continus les plus élevés de la gamme de produits SIRIUS.panneaux d'entraînement principaux pour ventilateurs et compresseurs industriels, les pompes centrales dans le traitement de l'eau et les applications marines et de processus lourdes.
Les contacts s'usent considérablement, ce qui fait du 3RT1975-6A l'une des pièces de rechange de service les plus importantes pour tout chantier qui utilise ces machines.
La philosophie de conception de SIRIUS maintient le remplacement des contacts pratique.La série de kits 3RT19 permet l'entretien sans retirer le contacteur du panneau dans de nombreux types d'installation.Cela signifie moins de temps d'arrêt, moins de déconnexions et un retour au service plus rapide.
Principales spécifications
| Paramètre |
Valeur |
| Numéro de la partie |
Pour les véhicules à moteur électrique |
| Produit de fabrication |
Siemens AG |
| Type de produit |
Kit de contact de remplacement |
| Gamme de produits |
Le système SIRIUS 3RT1 |
| Contacteur compatible |
3RT1075 |
| Contenu du kit |
3 points de contact mobiles + 6 points de contact fixes + pièces de montage |
| Les Polonais |
Contacts principaux à trois pôles |
| Courant nominal |
Le nombre de pièces de rechange doit être le même. |
| Voltage maximal |
600 V |
| Classe de taille des contacteurs |
S12 |
| Les dimensions |
Pour les appareils à commande numérique |
| Pays d'origine |
L'Allemagne |
Le cycle d'usure par contact à 400 A
Chaque fois que le 3RT1075 s'ouvre sous charge, un arc se forme entre les contacts de séparation.Il érode une petite quantité de matériau de contact à chaque opération.
Les dépôts de matière érodée sous forme de résidus noirs carbonisés sur les surfaces de contact. Au cours de centaines ou de milliers de cycles de commutation, cette érosion s'accumule.Le ressort de pression de contact dévie moinsLa géométrie de la surface change de plate et lisse à creuseuse et irrégulière.
Ces changements augmentent la résistance au contact.Une résistance au contact plus élevée signifie plus de chaleur générée à l'articulation de contact, ce qui accélère l'érosion.
Les signes d'avertissement sont clairs: température élevée aux terminaux principaux, creux visibles, odeur de métal chauffé lors de commutations lourdes et, dans les cas avancés,le bruit d'un arc plus dur que d'habitude à la fermeture.
Les contacts usés laissés sans traitement finissent par souder les surfaces en alliage d'argent ramollies et fusionnent lors d'une interruption.Un contacteur soudé ne peut pas s'ouvrir en cas de défaillance et présente un danger pour la sécuritéL'inspection régulière et le remplacement en temps opportun du kit par le 3RT1975-6A empêchent ce résultat.
Tous les trois pôles ensemble Pourquoi le remplacement partiel est une mauvaise pratique
Un instinct commun de réduction des coûts est de remplacer uniquement le poteau le plus usé.les trois phases portent presque le même courant et l'expérience d'une énergie d'arc presque égale par cycle.
Le remplacement d'un seul poteau signifie que les deux autres devront bientôt être remplacés, ce qui nécessitera un deuxième arrêt et un deuxième événement de maintenance.
Le remplacement complet du kit par le 3RT1975-6A ramène le contacteur à une ligne de base uniforme sur tous les pôles.Le coût total de la main-d'œuvre est inférieur à une intervention au lieu de deux.
Les pièces de rechange SIRIUS et le système plus large
Le 3RT1975-6A s'inscrit dans le programme structuré de pièces de rechange SIRIUS de Siemens.avec des numéros de pièces de kit spécifiques pour chaque taille de cadre et puissance de courant.
En plus du kit de contact, Siemens propose des kits de remplacement de bobines (série 3RT1975-5AB pour diverses tensions de bobines) et des options de remplacement de parafoudres à arc,en faisant du 3RT1075 une unité entièrement opérationnelle plutôt qu'un dispositif jetable à la fin de la durée de vie du contact.
Questions fréquemment posées
Q1: Les températures des terminaux principaux sur le 3RT1075 sont plus élevées que d'habitude, mais les connexions de câbles sont serrées.
Avec des couple terminaux confirmés-corrects, l'augmentation de la température des points terminaux à l'augmentation de la résistance au contact est la cause la plus fréquente.Vérifiez les surfaces de contact à travers les ouvertures de l'arc de chute, si visibleSi les surfaces présentent des bosses importantes, une perte de profil plat ou une accumulation de carbone qui ne peut pas être nettoyée, un kit 3RT1975-6A est la bonne action.
Q2: Le 3RT1975-6A peut-il être monté pendant que le corps du contacteur reste dans le panneau?
Dans la plupart des configurations de panneaux, oui. L'assemblage de contact SIRIUS S12 est accessible avec le corps monté. L'alimentation au contacteur doit être complètement isolée et confirmée morte avant l'accès.Les circuits auxiliaires doivent être déchargés.Si ces conditions de sécurité sont remplies, les ponts de contact et les contacts fixes peuvent être enlevés et le nouveau kit installé sans débrancher les bagues principales du câble.
Q3: Après le soudage par contact causé par un défaut, un kit 3RT1975-6A rendra-t-il le contacteur en service complet?
Si le soudage est limité aux faces de contact et que les composants du mécanisme (ressorts, support de pont, cage de poteau) sont intacts, un kit 3RT1975-6A peut restaurer le contacteur.Si le courant de défaillance était suffisamment sévère pour déformer le support du pont ou endommager les ressortsEn cas de doute sur l'intégrité du mécanisme, il est recommandé d'inspecter attentivement le mécanisme après avoir retiré les contacts soudés.Le remplacement complet du contacteur est la voie la plus sûre..
Q4: Existe-t-il une méthode d'inspection visuelle des contacts 3RT1075 avant de décider si le kit 3RT1975-6A est nécessaire?
Les parachutes d'arc sur le contacteur S12 donnent un accès visuel limité aux contacts fixes. A clearer inspection is done by manually separating the contacts with the drive de-energised and measuring contact thickness with a feeler gauge against the minimum thickness specified in the technical dataL'état de la surface, les crevasses, les cratères ou le déplacement des matériaux de surface sont également des indicateurs qualitatifs fiables lorsque la mesure directe n'est pas pratique.
Q5: Quel couple doit être appliqué aux bornes principales 3RT1075 S12 après une installation 3RT1975-6A?
Le couple principal de serrage de la borne pour les connexions 3RT1075 S12 est compris entre 14 Nm.Vérifiez toujours le marquage figurant sur la version spécifique du terminal ou sur la fiche technique du produit avant le serrage final., car les variantes de conception des terminaux peuvent avoir des couple spécifiés différents.Les terminaux à couple faible produisent la même signature de chauffage que les contacts usés et annuleront l'avantage d'un nouveau kit de contact en peu de temps.
