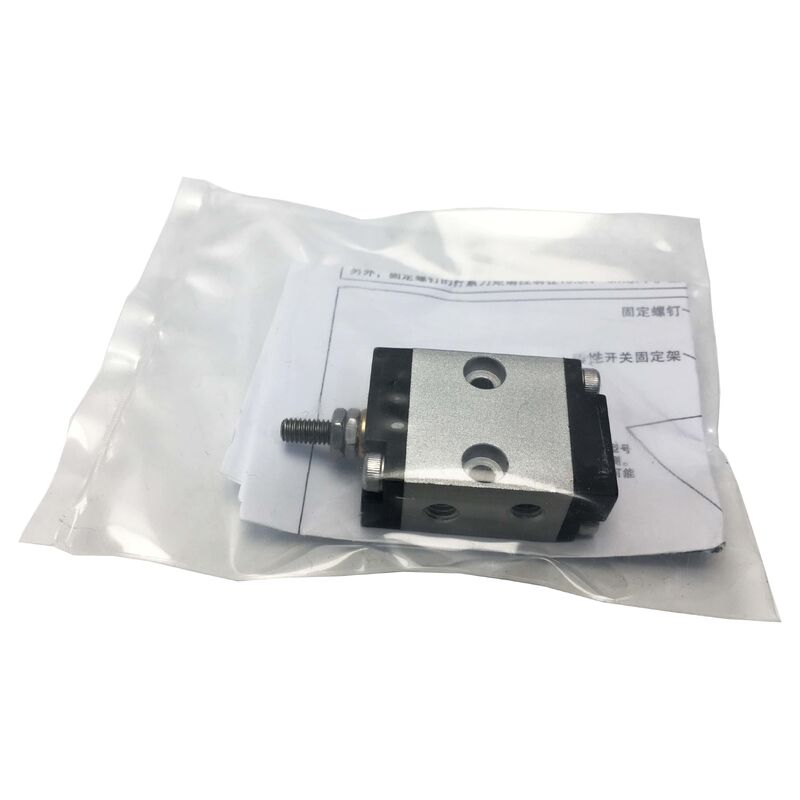

BDA10X5 Nouveau Cylindre Koganei BDA10X5 scellé en usine BDA10-5

Numéro de pièce : BDA10X5

Fabricant : KOGANEI Corporation (Japon)

Type de produit : Cylindre pneumatique compact multi-montage

Série : BDA

Alésage : 10 mm

Course : 5 mm

Le BDA10X5 est un cylindre pneumatique compact multi-montage de la série BDA de KOGANEI, avec un alésage de 10 mm et une course de 5 mm. Ce vérin à air double effet est conçu pour les actionnements à faible déplacement dans les applications d'automatisation industrielle.

Idéal pour les opérations de prélèvement et de placement, le micro-serrage, l'éjection de pièces, l'indexation et les mouvements linéaires de courte course dans des environnements où l'espace est limité et où une précision répétable est essentielle. KOGANEI, un fabricant japonais fort d'une vaste expérience en pneumatique de précision, a conçu la série BDA pour offrir une flexibilité d'installation polyvalente sans nécessiter différents types de corps de cylindre pour chaque orientation de montage.

La configuration avec un alésage de 10 mm et une course de 5 mm est adaptée aux applications légères et à courte course dans les équipements d'assemblage de précision, les systèmes de manipulation de semi-conducteurs, la fabrication de dispositifs médicaux, les lignes d'assemblage d'électronique et les machines de traitement des aliments.

La caractéristique distinctive du cylindre BDA est sa polyvalence d'installation. Le corps standard prend en charge le montage latéral direct, tandis que trois types de supports supplémentaires offrent :

• Montage par bride avant pour une installation face à face
• Montage par bride arrière pour un montage derrière le cylindre
• Montage par chape/pivot pour les applications nécessitant un mouvement de rotation

Cette conception permet aux constructeurs de machines d'utiliser le même corps de cylindre dans plusieurs positions, simplifiant ainsi l'inventaire des pièces de rechange et réduisant la complexité des achats.

• Application d'étiquettes avec contrôle précis de la profondeur de pression
• Éjection de pièces de fixations ou de supports
• Serrage doux de pièces fragiles
• Actionnement de vanne pour volets déviateurs légers
• Micro-alimentation dans les systèmes d'indexation

Le BDA10X5 est compatible avec les commutateurs de capteur KOGANEI qui détectent la position du piston en fin de course. Les signaux du capteur sont transmis directement aux modules d'entrée numérique du PLC, fournissant aux contrôleurs de machine la confirmation que les courses d'avance ou de rétraction sont terminées.

Les deux types de capteurs, à semi-conducteurs (3 fils) et à anche (2 fils), sont disponibles, avec des positions de montage réglables pour un réglage fin.

Pour des performances optimales, utilisez de l'air comprimé propre et sec avec un régulateur-filtre en amont réglé à la pression de fonctionnement souhaitée (0,05 à 0,7 MPa). Les joints standard du cylindre sont conçus pour l'air sans lubrification, ce qui est préférable dans les applications propres ou en contact avec les aliments.

Si vous utilisez de l'air lubrifié, maintenez une lubrification continue pour éviter la dégradation des joints.

Vérifiez les vannes de régulation de débit si elles sont installées, car une vanne à aiguille presque fermée peut provoquer ce symptôme. Vérifiez le diamètre et la longueur du tuyau pour les problèmes de chute de pression. Vérifiez l'interférence mécanique ou l'usure des joints internes permettant le passage de l'air.

Le BDA10X5 standard n'est pas spécifiquement conçu pour une utilisation en salle blanche. Pour les applications en salle blanche, spécifiez la variante CS-BDA (système propre) qui utilise des joints et des méthodes de construction spéciaux pour minimiser la génération de particules.

Utilisez des trous traversants dans le corps du cylindre pour les vis de montage. Évitez de trop serrer pour éviter la déformation du corps. Appliquez un composé de blocage de filetage et assurez-vous que la surface de montage est plane et rigide pour éviter la déflexion pendant le fonctionnement.

Faites glisser le capteur le long de la piste de montage jusqu'à ce que le voyant lumineux affiche le signal le plus fort et le plus constant en fin de course. Les capteurs à indicateur bicolore de KOGANEI facilitent ce processus de réglage.

Conçu pour des durées de vie dépassant 10 millions de cycles dans un air propre et correctement filtré. Remplacez les joints en fonction de leur état plutôt que selon un calendrier. Les indicateurs comprennent des fuites d'air visibles, une vitesse de course réduite ou un amortissement doux en fin de course.
