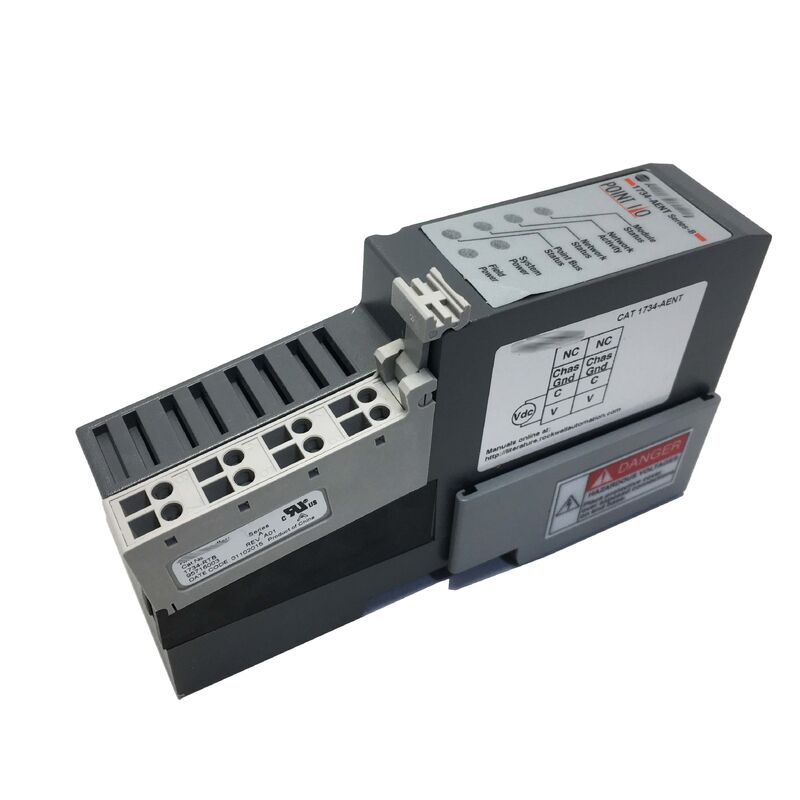

Module d'adaptateur Ethernet AB 1734-AENT nouveau et original
Allen-Bradley 1734-AENT -- point d'entrée/sortie éthernet/adaptateur IP
Numéro de la partie:1734-AENT
Nom du fabricant:Allen-Bradley / Rockwell Automation (États-Unis)
Type de produit:Adaptateur de communication EtherNet/IP ¥ série I/O POINT
Famille de produits:1734 point I/O
Voltage d'entrée:24 V de courant continu nominal (plage de 10 à 28,8 V de courant continu)
Résumé
Le 1734-AENT est l'adaptateur EtherNet/IP pour le système 1734 POINT I/O d'Allen-Bradley, le module qui relie un rack POINT I/O à un ControlLogix, CompactLogix,ou tout autre contrôleur compatible EtherNet/IP.
Installez-le à la position la plus à gauche d'un rail d'E/S POINT, connectez le câble Ethernet RJ45 et l'ensemble du rack d'E/S devient un nœud réseau que le contrôleur peut adresser, lire,et écrire en temps réel.
Le système POINT I/O lui-même est une plate-forme d'E/S modulaire dense, dont les modules d'E/S individuels ne mesurent que 12 mm de large, ce qui permet une E/S à haute densité dans un espace de panneau compact.
Chaque module glisse sur le rail DIN et se connecte à l'autre par l'intermédiaire du plan arrière du bus POINTBus situé à l'arrière de l'assemblage,avec le 1734-AENT à la tête de la traduction entre le bus POINTBus et le réseau Ethernet.
The adapter can support up to 63 POINT I/O modules in a single node — up to 504 combined I/O points — making a single 1734-AENT capable of managing a substantial portion of a machine's I/O with just one network address.
Ce qui fait du 1734-AENT un dispositif de terrain polyvalent est la combinaison de la couche d'application CIP (Common Industrial Protocol) avec le transport physique standard EtherNet / IP.
CIP est la même couche de protocole utilisée sur ControlNet et DeviceNet,les contrôleurs Logix communiquent donc avec les modules POINT I/O par l'intermédiaire du 1734-AENT en utilisant le même paradigme de programmation que les autres dispositifs CIP , pas besoin de convertisseurs de protocole.
Principales spécifications
| Paramètre |
Valeur |
| Numéro de la partie |
1734-AENT |
| Produit de fabrication |
Les résultats de l'enquête sont publiés dans le Bulletin annuel de l'Agence. |
| Type de produit |
Adaptateur EtherNet/IP POINT I/O |
| Voltage d'entrée |
24 V de courant continu nominal (10 à 28,8 V de courant continu) |
| Consommation d'électricité |
4.5 W max à 28,8 V de courant continu |
| Courant d'entrée |
6A maximum au démarrage |
| Sortie du bus POINTBus |
1000 mA (pour les modules d'E/S connectés) |
| Vitesse du réseau |
10/100 Mbps, demi ou plein duplex |
| Autonégociation |
- Oui, oui. |
| Modules max |
63 modules d'entrée/sortie de points |
| Point d'entrée/sortie maximal |
504 |
| Topologies |
Étoile, arbre, linéaire |
| Connecteur |
RJ45 (câble de catégorie 5) |
| Montage |
Relèche DIN, verticale |
| Le protocole |
CIP / EtherNet/IP |
| Protection contre la polarité |
- Oui, oui. |
EtherNet/IP Pourquoi il est important pour les E/S distribués
EtherNet/IP utilise le matériel Ethernet standard IEEE 802.3 et le réseau TCP/IP, mais ajoute la couche d'application CIP qui lui donne un comportement déterministe et industriel.
The key capability for distributed I/O is implicit messaging — the 1734-AENT and its connected controller establish a cyclic I/O connection that automatically exchanges I/O data at a defined rate without any application programming on the controller side beyond the initial configuration.
Dans la pratique, cela signifie qu'un contrôleur CompactLogix ou ControlLogix voit les modules d'E/S POINT connectés à un AENT 1734 comme s'ils étaient des étiquettes d'E/S locales.Les données d'entrée sont automatiquement mises à jour à l'intervalle de paquets demandé (RPI) configuré., et les données de sortie sont automatiquement écrites.
Le programmeur du contrôleur ne gère pas la communication Ethernet; la plateforme Logix la gère de manière transparente.
Le 1734-AENT prend également en charge la messagerie explicite pour les modifications de configuration, les lectures de paramètres ou les diagnostics.
Ceci est utilisé pendant la mise en service, le dépannage ou lorsque le contrôleur doit interroger l'état du module en dehors du cycle de mise à jour normal d'E/S.
Attribution d'adresses IP et mise en service du réseau
Le 1734-AENT prend en charge l'attribution d'adresses IP via des outils de réseau standard BOOTP ou DHCP qui attribuent automatiquement une adresse IP à un appareil nouvellement connecté.Rockwell Automation fournit un utilitaire BOOTP / DHCP dans le cadre des ensembles d'outils RSLinx et Studio 5000.
La première fois que l'adaptateur est allumé, il diffuse une demande BOOTP. Le serveur BOOTP répond avec l'adresse IP attribuée.
Une fois qu'une adresse IP statique a été attribuée et confirmée,il est recommandé de configurer l'adaptateur pour utiliser l'adresse stockée fixe plutôt que dynamique BOOTP / DHCP cela empêche les changements d'adresse IP si un serveur DHCP est temporairement indisponible lors du redémarrage.
Dans la plupart des applications de contrôle de production, les adresses des adaptateurs E/S sont fixes pour empêcher le contrôleur de perdre sa connexion E/S parce qu'un bail DHCP a expiré ou qu'un serveur DHCP était inaccessible.
Les sources d'alimentation pour l'expansion
Le 1734-AENT fournit 1000mA de courant POINTBus aux modules I/O connectés à l'alimentation. For configurations that exceed this budget — which happens when many analog or specialty I/O modules are used — expansion power supplies (1734-EP24DC or equivalent) must be inserted in the rail at appropriate positions.
Une alimentation en expansion peut alimenter jusqu'à 17 modules supplémentaires.
La planification de l'emplacement de l'alimentation d'expansion est une étape importante dans la conception de nœuds d'E/S POINT plus grands.
Questions fréquemment posées
Q1: Le 1734-AENT est connecté et alimenté, mais n'apparaît pas sur le réseau EtherNet/IP. La LED de liaison réseau est éteinte. Qu'est-ce qui doit être vérifié en premier?
Une LED de liaison sombre signifie que la connexion physique Ethernet n'est pas établie. Vérifiez que le câble Cat 5 est branché fermement au port RJ45 de l'adaptateur, n'est pas endommagé,et se connecte à un port de commutation actif.
Si le câble et l'interrupteur sont bien connectés, vérifiez que la tension d'alimentation en courant continu de 24 V est comprise entre 10 et 28,8 V aux bornes d'alimentation de l'adaptateur.
L'adaptateur doit être alimenté avant de tenter une communication réseau.
Si la LED de liaison s'allume mais que l'adaptateur n'apparaît toujours pas sur le réseau, procédez à la mise en service de l'adresse IP à l'aide de l'utilitaire BOOTP.
Q2: Combien de connexions simultanées de contrôleur le 1734-AENT peut-il prendre en charge?
Le 1734-AENT prend en charge les connexions de plusieurs contrôleurs simultanément.tandis que les contrôleurs supplémentaires peuvent établir des connexions d'écoute uniquement pour lire les données d'entrée.
Cela permet aux systèmes de surveillance ou de surveillance d'observer les données d'E/S POINT sans interférer avec la propriété des E/S du contrôleur principal.
Le nombre total de connexions simultanées est limité par la capacité de la table de raccordement de l'adaptateur. Consultez la documentation utilisateur de l'adaptateur pour connaître la limite spécifique dans la version du micrologiciel installée.
Q3: Un module d'E/S POINT en position 32 montre des erreurs de communication, mais tous les autres modules fonctionnent. Le 1734-AENT montre un état normal. Quelle est la cause la plus probable?
Les erreurs de communication isolées du module avec un adaptateur en bon état indiquent généralement un problème local de POINTBus ∙ soit le module affecté lui-même a échoué,ses connexions POINTBus aux modules adjacents ne sont pas entièrement installées, ou le module a absorbé trop de courant POINTBus et a déclenché une condition de limite de puissance.
Retirez le module et remettez-le à la position 32. Vérifiez si une alimentation d'expansion est installée si le rail comporte plus de ~ 17 modules.
Si le problème suit le module vers une position différente, le module a échoué et doit être remplacé.
Q4: Le 1734-AENT est en cours de remplacement dans un système en cours d'exécution.
L'adresse IP et toutes les données de configuration sont stockées dans le module lui-même, pas dans le rack d'entrée/sortie.
Quand un nouveau 1734-AENT est installé,il doit être attribué à la même adresse IP que l'unité d'origine ¢ en utilisant l'utilitaire BOOTP ou Studio 5000 ¢ et la configuration de la taille du châssis E/S doit correspondre au nombre de modules connectés.
Une fois que l'adresse IP est définie et que le contrôleur rétablit la connexion E/S, le système devrait reprendre son fonctionnement normal sans modification du programme du contrôleur.
Q5: Quelle est la différence entre le 1734-AENT et le 1734-AENTR?
Le 1734-AENTR possède deux ports Ethernet avec un commutateur intégré.prise en charge de la topologie DLR (Device Level Ring) en plus des topologies étoile et linéaire/daisy-chain.
DLR fournit une tolérance à l'erreur au niveau du réseau. Une seule rupture de câble n'importe où dans l'anneau n'interrompt pas la communication E/S car l'anneau se reconfigure autour de la rupture.
Pour les applications où une disponibilité continue d'E/S est requise malgré les pannes de câble, le 1734-AENTR est le choix approprié.
