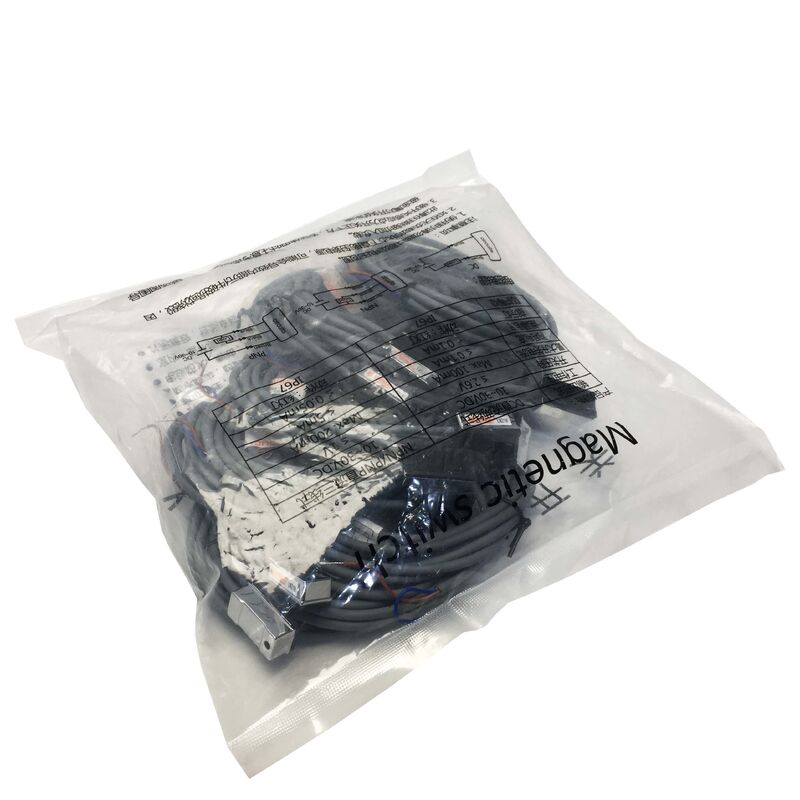

LN-21R-02 Commutateur magnétique LN21R02 tout neuf scellé
UNIQUC LN-21R-02 Il y a un capteur de commutateur à tige magnétique
Pour les appareils électroniques, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension.
Détection de la position sur le corps de la bouteille
Le LN-21R-02 est un capteur d'interrupteur à roseau magnétique conçu pour détecter la position d'un piston de cylindre pneumatique en détectant l'aimant permanent intégré au piston.Lorsque le piston atteint la position du capteur monté le long du corps du cylindre, le champ magnétique ferme le contact de l'interrupteur de roseau et la LED du capteur s'allume pour indiquer que le piston est à cette position.
L'interrupteur à roseau fonctionne sur le principe d'une enveloppe de verre scellée contenant deux contacts ferromagnétiques.Le champ magnétique du piston provoque l'attraction et la fermeture des contacts lorsque le piston est à portéeLorsque le piston s'éloigne, le champ s'affaiblit et les contacts se réouvrent.Ce mécanisme ne nécessite pas d'alimentation externe pour l'élément de détection. L'interrupteur de roseau est un contact passif qui s'ouvre et se ferme simplement.Le câblage à deux fils se connecte en série au circuit de charge, ce qui facilite l'installation.
La plage de fonctionnement AC/DC de 5-240 V est le principal avantage pratique du type de commutateur à roseau par rapport aux variantes à sortie transistorique (NPN/PNP).circuits de commande AC 110V plus anciensCette gamme couvre les normes de tension de commande présentes dans un large éventail de générations de machines industrielles.
Série LN-21 Variantes de type
Dans la famille de capteurs LN-21, le suffixe type identifie la technologie de détection et le type de sortie:
| Modèle |
Type de capteur |
Le câblage |
| LN-21R |
Commutateur de tige |
à deux fils |
| LN-21N |
Transistors NPN |
à trois fils |
| LN-21P |
Transistors PNP |
à trois fils |
Le commutateur Reed de type R fonctionne sur toute la plage de tension CA/CC. Les types de transistors NPN et PNP sont limités à 5-30V CC, mais offrent une fréquence de commutation plus élevée et aucune usure de contact.Pour la plupart des applications de détection de position de fin de course à cycle uniquePour les applications à cycle élevé ou lorsque la fréquence de commutation dépasse 200 Hz, les variantes de transistors NPN ou PNP sont préférées.
Principales spécifications
| Paramètre |
Valeur |
| Numéro de la partie |
LN-21R-02 |
| Type de capteur |
Commutateur à tige (2 fils) |
| Voltage de fonctionnement |
5 à 240 V AC/DC |
| Max. Courant de commutation |
100 mA |
| Baisse de tension |
3.5V maximum |
| Indicateur |
LED (rouge) |
| Fréquence maximale |
200 Hz |
| Protéger |
Pour la protection contre la corrosion |
| Température |
-10°C à +70°C |
| Les câbles |
Ø4,0 mm, en PVC à deux cœurs |
Questions fréquentes
Q1: L'entrée du PLC montre que le capteur du cylindre est toujours ON, même lorsque le cylindre est complètement rétracté.
Confirmer que le capteur est monté à la bonne position le long du corps du cylindre si il est monté trop loin de la position retracée du piston,l'aimant du piston peut toujours être dans la plage de détection du capteur à pleine rétraction. Vérifiez également qu'un champ magnétique externe fort provenant de câbles ou d'équipements adjacents ne maintient pas les contacts de roseau fermés.le contact de roseau a soudé fermé et le capteur doit être remplacé.
Q2: Le LN-21R-02 à 2 fils montre une chute de tension de 3,5 V. Cela affecte-t-il la lecture de l'entrée du PLC?
La chute maximale de 3,5 V s'applique lorsque le contact de roseau est fermé et que le courant traverse le capteur.le terminal de sortie délivre environ 20-21V lorsqu'il est actif bien au-dessus de la tension minimale d'état activé pour toute carte d'entrée PLC industrielle standardLa chute de tension n'est pertinente que lorsque la tension d'alimentation est à l'extrémité inférieure de la plage de fonctionnement (5 V CC); à 24 V CC, elle n'a aucun effet pratique.
Q3: Le LN-21R-02 peut-il être utilisé sur des cylindres hydrauliques ainsi que sur des cylindres pneumatiques?
Le LN-21R-02 détecte le champ magnétique du piston indépendamment du milieu fluide.Les cylindres hydrauliques conçus pour l'utilisation de capteurs magnétiques comportent des aimants à anneaux intégrés dans le pistonVérifiez que la documentation du cylindre confirme la compatibilité du capteur magnétique avant le montage.
Q4: Quelle est la fréquence de commutation maximale du LN-21R-02 et quand devient-elle une limitation?
Le type d'interrupteur à roseau LN-21R-02 a une fréquence de commutation maximale de 200 Hz.chaque événement de détection occupe 5 millisecondes, suffisantes pour la grande majorité des détections de position pneumatiques des cylindres où les temps de cycle sont compris entre 0Pour les cylindres très rapides dont le cycle est supérieur à 200 fois par seconde, les transistors NPN ou PNP de sortie LN-21N ou LN-21P avec une fréquence maximale de 1000 Hz sont appropriés.
Q5: La LED du capteur s'allume mais l'entrée PLC connectée ne répond pas. Quelle est la cause probable?
Si la LED est allumée mais que l'entrée du PLC est éteinte, l'indicateur reflète l'état de contact du roseau.vérifier la polarité du câblage du circuit et confirmer que l'exigence de courant de charge minimale est remplieLes capteurs de commutateur de tige en configuration à 2 fils nécessitent un débit de courant minimum à travers la charge (entrée PLC) pour fonctionner correctement.Si l'impédance de l'entrée du PLC est trop élevée (courant d'entrée inférieur au courant de commutation minimum du capteur), le contact de roseau peut se fermer sans courant suffisant pour enregistrer à l'entrée du PLC.
