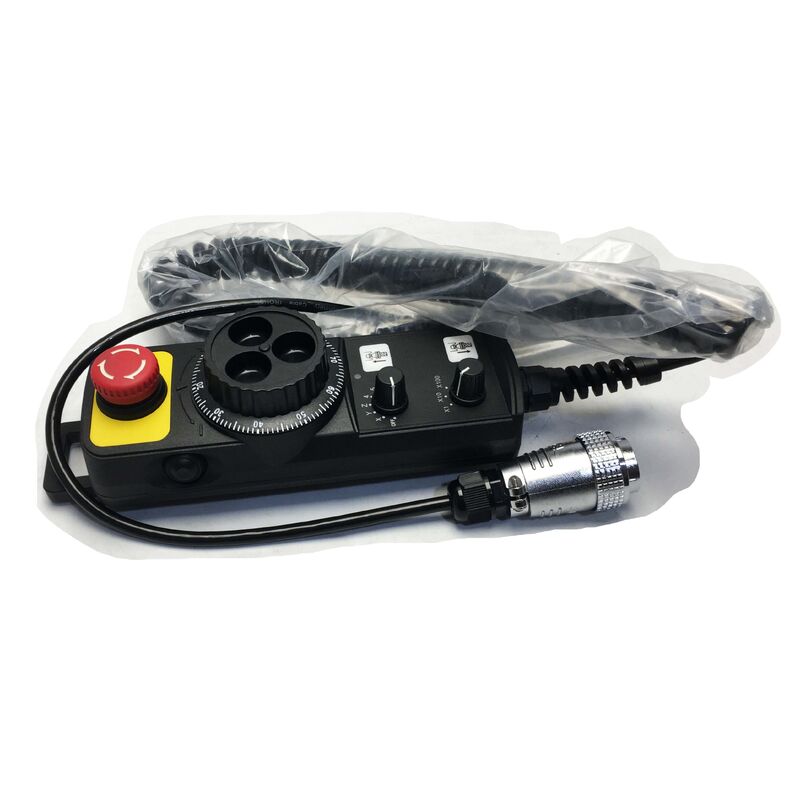

PHCS3-2013 WEIYA Volant électronique PHCS32013 Pour la série standard Weyerhaeuser
  • PHCS3-2013 WEIYA Volant électronique PHCS32013 Pour la série standard Weyerhaeuser
  • PHCS3-2013 WEIYA Volant électronique PHCS32013 Pour la série standard Weyerhaeuser
  • PHCS3-2013 WEIYA Volant électronique PHCS32013 Pour la série standard Weyerhaeuser
  • PHCS3-2013 WEIYA Volant électronique PHCS32013 Pour la série standard Weyerhaeuser
  • PHCS3-2013 WEIYA Volant électronique PHCS32013 Pour la série standard Weyerhaeuser

PHCS3-2013 WEIYA Volant électronique PHCS32013 Pour la série standard Weyerhaeuser

Lieu d'origine Chine
Nom de marque WEIYA
Certification CE RoHS
Numéro de modèle PHCS3-2013
Détails du produit
Numéro de modèle:
PHCS3-2013
Marque:
WEIYA
Type de produit:
Générateur d'impulsions manuel CNC
Série:
PHCS3
Description commune:
Volant pour série standard
Utilisation du contrôle:
Contrôle manuel des mouvements des axes X/Y/Z
Type d'installation:
Type portatif
Condition:
Nouveau / utilisé
Garantie:
Un an
Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD 300-500 / piece
Détails d'emballage
emballage d'origine
Délai de livraison
2 jours
Conditions de paiement
LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement
100 pièces par jour
Description du produit
PHCS3-2013 WEIYA volant électronique PHCS32013 pour série Standard Weyerhaeuser nouveau
PHCS3-2013 | Générateur d'impulsions manuel à volant électronique CNC
Câble portatif/enroulé/connecteur de verrouillage/interface CNC série standard
Générateur d'impulsions manuel – Contrôle des axes sur la pièce à usiner
Un générateur d'impulsions manuel place le contrôle direct de l'axe dans la main de l'opérateur au niveau de la zone de coupe. Au lieu de faire du jogging depuis un panneau fixe, l'opérateur se positionne sur la pièce à usiner et tourne le volant tout en surveillant les jeux d'outils en temps réel. La CNC interprète chaque impulsion du volant comme un incrément de mouvement sur l'axe sélectionné.
Le PHCS3-2013 génère des signaux incrémentiels précis. Avec des réglages fins du multiplicateur, un clic sur le volant déplace les fractions d'axe d'un millimètre, donnant à l'opérateur un contrôle total sur les vitesses d'approche de l'outil pendant la configuration et la mesure du décalage d'outil.
Principales caractéristiques du produit
Taper Générateur d'impulsions manuel (MPG)
Formulaire Corps portatif et ergonomique
Contrôles Encodeur principal + sélecteur auxiliaire
Câble Serre-câble à ressort enroulé
Connecteur Verrouillage circulaire multibroches
Interface CNC série standard
Conception à double commande – Volant et sélecteur d'axe
Le PHCS3-2013 intègre deux commandes dans un seul corps portatif :
  • Roue codeuse principale :L'encodeur rotatif principal. Le tourner génère les impulsions de mouvement que la CNC traduit en mouvement d'axe. La rotation dans le sens des aiguilles d'une montre commande généralement une direction positive ; dans le sens antihoraire commande négatif. Le nombre d'impulsions par tour détermine la résolution des pas à chaque réglage du multiplicateur.
  • Sélecteur auxiliaire :Un commutateur ou un cadran secondaire pour la sélection de l'axe et du multiplicateur – en choisissant quel axe se déplace (X, Y, Z ou 4ème axe) et l'incrément par impulsion (*1, *10, *100). Le fait d'avoir les deux commandes sur un seul corps signifie que l'opérateur ne revient pas au panneau principal pour changer d'axe ou de pas pendant le positionnement : tout est à portée de main.
Câble enroulé et connecteur de verrouillage
Le câble enroulé s'étend et se rétracte sans traîner un câble lâche sur la table ou le sol de la machine. Il permet à l'opérateur de travailler à l'avant, sur les côtés et autour de la pièce tout en restant connecté.
Du côté du contrôleur, un connecteur circulaire multibroches avec un collier de verrouillage fileté sécurise la connexion de manière positive. Le collier de verrouillage empêche toute déconnexion accidentelle pendant l'utilisation – ce qui est important car un MPG qui se déconnecte en cours de fonctionnement peut laisser la CNC dans un mode volant indéfini. La déconnexion nécessite un déverrouillage volontaire d'un quart de tour.
Scénarios d'application
  • Réglage du point zéro pièce :L'opérateur fait descendre la broche pour toucher la surface de la pièce afin d'établir un décalage d'origine sur l'axe Z. En utilisant le PHCS3-2013 par incrément de *1 – généralement 0,001 mm par impulsion – le contact est confirmé via une jauge d'épaisseur ou un indicateur tactile exactement au bon moment.
  • Exécution à sec du programme manuel :Avant d'exécuter un nouveau programme en avance automatique, l'opérateur parcourt manuellement la trajectoire programmée avec le PHCS3-2013, faisant avancer l'outil étape par étape et confirmant les dégagements avant le début du cycle automatique.
  • Sondage et inspection :L'opérateur déplace les axes de la machine pour positionner un stylet de palpage aux points de mesure de la pièce. La résolution fine du MPG permet un placement précis de la sonde sans risque de dépassement dans la pièce.
Foire aux questions
Q1 : Quelle résolution d'impulsion le PHCS3-2013 fournit-il ?
La résolution est déterminée par le réglage du commutateur multiplicateur en combinaison avec la configuration MPG de la CNC. À *1, chaque clic de l'encodeur commande généralement 0,001 mm (1 micron) de course d'axe. À *10, le pas est de 0,01 mm ; à *100, c'est 0,1 mm. Les réglages des paramètres MPG de la CNC définissent la distance exacte par impulsion – confirmez ces réglages dans la documentation des paramètres de la CNC avant la mise en service.
Q2 : Le PHCS3-2013 est-il compatible avec les contrôleurs CNC autres que la série Standard ?
Le PHCS3-2013 est spécifié pour l'interface CNC de la série Standard. La compatibilité avec d'autres contrôleurs dépend de la norme de signal MPG – généralement des signaux de codeur différentiels (A+/A−/B+/B−) à 5 V. Confirmez la spécification du signal du port MPG du contrôleur cible et l'affectation des broches par rapport au brochage du connecteur PHCS3-2013 avant de vous connecter à un autre système.
Q3 : Le PHCS3-2013 peut-il faire fonctionner les quatre axes ?
Le sélecteur auxiliaire du PHCS3-2013 permet la sélection des axes – généralement X, Y, Z et un 4ème axe lorsqu'il est activé. Les axes disponibles dépendent de la configuration du contrôleur CNC et du fait qu'un 4ème axe soit physiquement présent et activé dans les paramètres système. Le volant lui-même génère des signaux d'impulsion indépendants de l'axe ; la CNC les achemine vers l'axe actuellement sélectionné.
Q4 : Le PHCS3-2013 peut-il être utilisé simultanément avec les touches de jogging du panneau de la machine ?
Non. En fonctionnement CNC standard, les touches MPG et Jog du panneau s'excluent mutuellement. L'activation du mode volant sur le sélecteur de mode CNC désactive les touches de commande du panneau - seul le MPG est actif. Le retour au mode Jog désactive le MPG. Le PHCS3-2013 reste connecté, mais ne génère pas de commandes de mouvement en dehors du mode de fonctionnement du volant.
Q5 : Quel nombre et type de broches de connecteur le PHCS3-2013 utilise-t-il ?
Le PHCS3-2013 utilise un connecteur de verrouillage circulaire multibroches. Le nombre exact de broches suit la norme d'interface CNC MPG de la série Standard. Lisez les marquages ​​du corps du connecteur directement sur l'unité installée pour confirmer le nombre de broches et le diamètre du connecteur. Pour l'approvisionnement en câbles ou connecteurs de remplacement, faites correspondre le nombre de broches, le diamètre du connecteur et les spécifications du filetage du collier de verrouillage de l'unité physique.
