6AV6647-0AC11-3AX1 Écran Tactile Véritable Nouveau 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Écran Tactile Véritable Nouveau 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Écran Tactile Véritable Nouveau 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Écran Tactile Véritable Nouveau 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Écran Tactile Véritable Nouveau 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Écran Tactile Véritable Nouveau 6AV66470AC113AX1

6AV6647-0AC11-3AX1 Écran Tactile Véritable Nouveau 6AV66470AC113AX1

Lieu d'origine Chine
Nom de marque Siemens
Certification CE RoHS
Numéro de modèle 6AV6 647-0AC11-3AX1
Détails du produit
Numéro de modèle:
6AV6 647-0AC11-3AX1
Marque:
Siemens
Type de produit:
Panneau de base HMI
Série:
SIMATIC HMI Basic Panel
Type d'affichage:
TFT
Taille de l'écran:
Classe d'affichage 6 pouces / 5,7 pouces
Couleurs d'affichage:
256 couleurs
Mode de fonctionnement:
Fonctionnement par touches et par toucher
Garantie:
Un an
Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD 800-1000 / piece
Détails d'emballage
emballage d'origine
Délai de livraison
2 jours
Conditions de paiement
D/A, L/C, D/P, T/T, Western Union
Capacité d'approvisionnement
100 pièces par jour
Description du produit
6AV6647-0AC11-3AX1 Écran tactile Véritable Nouveau 6AV66470AC113AX1
Vue d'ensemble du produit

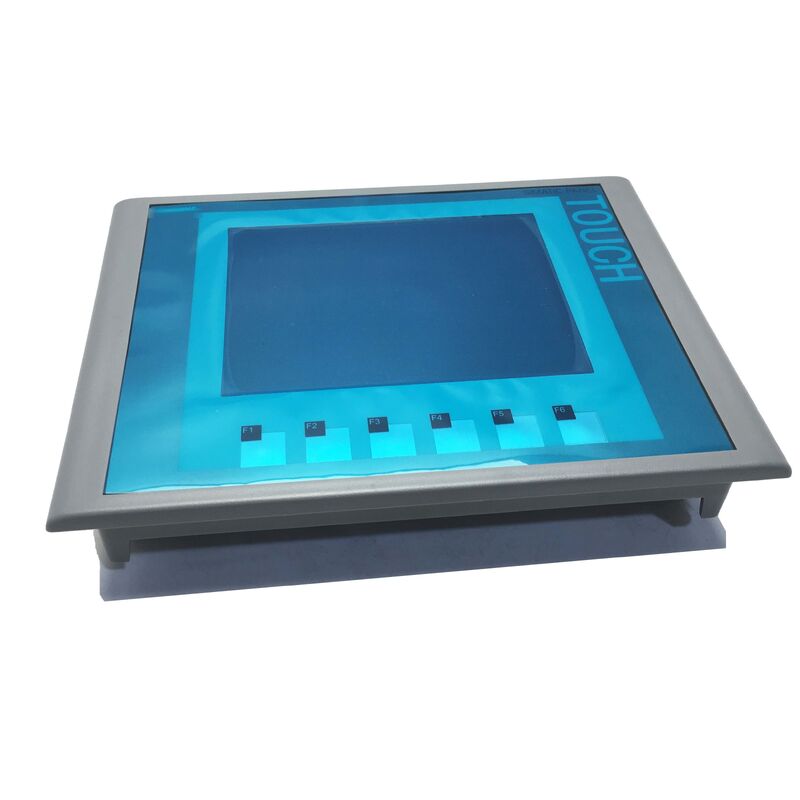

6AV6647-0AC11-3AX1 ♫ SIMATIC KTP600 DP de couleur de base -- 5,7 " TFT / 256 couleurs / PROFIBUS DP / 24VDC / Touch + fonctionnement de la touche
KTP600 -- Le point d'entrée pour les interfaces HMI connectées à PROFIBUS
Le SIMATIC KTP600 Basic Color DP est un panneau d'opérateur compact conçu pour la visualisation au niveau de la machine sur les systèmes de commande basés sur PROFIBUS DP. the panel accepts both touch input on the TFT screen and physical function key presses -- six function keys below the display provide tactile button entry for operators who prefer physical controls or work in gloved environments.
L'interface DP PROFIBUS se connecte directement au réseau PROFIBUS, permettant au panneau de communiquer avec n'importe quel maître DP -- un SIMATIC S7-300, S7-400, ou un esclave DP compatible.Aucune passerelle réseau supplémentaire n'est requiseLe panneau devient un nœud sur l'anneau PROFIBUS aux côtés des périphériques d'E/S et des disques.
Principales spécifications
Paramètre Valeur
Affichage 5.7" TFT
Résolution Pour les appareils de type VGA:
Les couleurs 256
Zone d'affichage 115.2 × 86,4 mm
Interface Toucher + 6 touches de fonction
Réseau PROFIBUS DP
L'offre Pour les appareils de type à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur.
Actuel 0.35A classé
Résultats de l'analyse 0.5 A2*s
5.7" TFT à 256 couleurs -- Visualisation compacte pour panneaux de machines
L'écran TFT de 5,7 pouces s'intègre dans une coupe standard du panneau de contrôle de la machine avec une profondeur minimale derrière le panneau.la zone d'affichage active est assez grande pour un écran d'état, affichage d'alarme et entrées de paramètres sans nécessiter une ouverture complète de taille PC industrielle.
Le TFT 256 couleurs rend des graphiques de processus, des indicateurs d'état d'alarme et des affichages de tendance avec une différenciation des couleurs suffisante pour la plupart des applications HMI de machine.Pour les installations qui utilisaient auparavant des panneaux d'affichage de caractères ou des HMI monochromes existants, le KTP600 offre une amélioration significative de la densité d'information et de la lisibilité dans le même espace de panneau.
Scénarios d'application
  • Panneau de commande de la machine SIMATIC S7-300:Une machine de production utilise un S7-300 avec PROFIBUS DP. Le 6AV6647-0AC11-3AX1 se connecte comme le panneau de l'opérateur local -- affichant le nombre de lots actuel, la vitesse de la machine, et les alarmes actives,avec des touches de fonction pour les opérations de démarrage/arrêt/réinitialisation.
  • Remplacement de l'ancien HMI:Une machine-outil utilisant un panneau d'affichage de texte plus ancien connecté à PROFIBUS nécessite une mise à niveau HMI. Le KTP600 remplace l'ancien panneau dans le même découpage,avec SIMATIC WinCC flexible recréant les mises en page d'écran d'origine et ajoutant l'affichage graphique de tendance.
  • Station PROFIBUS répartie:Multiple KTP600 panels connect to the same PROFIBUS DP network at different machine sections -- each panel addresses the relevant PLC data for its section while sharing the same DP cable infrastructure.
Questions fréquemment posées
Q1: Quel logiciel de configuration est compatible avec le KTP600 Basic Color DP (6AV6647-0AC11-3AX1)?
SIMATIC WinCC flexible (Compact ou Standard) est l'outil de configuration standard pour cette génération de panneaux.téléchargé sur le panneau par câble USB ou par connexion de programmation MPI/PROFIBUS. Alternativement, le portail TIA avec WinCC (V11 et ultérieur) prend en charge la migration à partir d'anciennes configurations de panneau.Vérifiez les exigences du système flexible WinCC pour la version du micrologiciel spécifique installée sur le panneau.
Q2: Le DP couleur de base KTP600 peut-il se connecter aux réseaux EtherNet/IP ou PROFINET?
La désignation "DP" indique que la seule interface réseau de ce panneau est PROFIBUS DP. Il n'a pas de port PROFINET ou Ethernet industriel.une variante KTP différente avec le suffixe PROFINET (e.g. KTP600 Basic Color PN) est nécessaire. La connexion de la version DP à un réseau Ethernet nécessite une passerelle externe ou un dispositif de liaison.
Q3: Quelle est la fonction des 6 touches physiques sur le KTP600?
Les six touches de fonction (F1-F6) situées en dessous de l'écran TFT sont configurables dans le projet HMI.Ils peuvent être programmés comme des actions momentanées ou de verrouillageLeur nature physique les rend adaptés aux opérateurs utilisant des gants industriels ou pour des applications où la confirmation tactile d'une pression de bouton est préférable à l'entrée par écran tactile.
Q4: Que signifie la puissance d'entrée I2t de 0,5 A2*s pour la sélection de l'alimentation?
La valeur I2t caractérise l'énergie de l'impulsion de courant de démarrage.35A à l'état d'équilibre. Une alimentation ou un dispositif de protection du circuit doit tolérer cette accélération de 0,5 A2*s sans déclenchement ni chute excessive de tension.5 A2*s est dans les limites normales; vérifier la tolérance à l'entrée de l'alimentation électrique si plusieurs panneaux partagent une branche d'alimentation.
Q5: Quelle est la différence entre le DP couleur de base KTP600 et le PN couleur de base KTP600?
Les variantes DP (PROFIBUS DP) et PN (PROFINET) de la couleur de base KTP600 sont des panneaux TFT de 5,7 pouces physiquement similaires avec le même écran et la même disposition des touches.La différence essentielle est l'interface réseau: la variante DP (6AV6647-0AC11-3AX1) se connecte aux réseaux DP PROFIBUS; la variante PN se connecte à l'Ethernet industriel PROFINET.Ils ne sont pas interchangeables - l'infrastructure réseau et la communication PLC doivent correspondre à la variante du panneau.
6AV6647-0AC11-3AX1 Écran Tactile Véritable Nouveau 6AV66470AC113AX1 0
