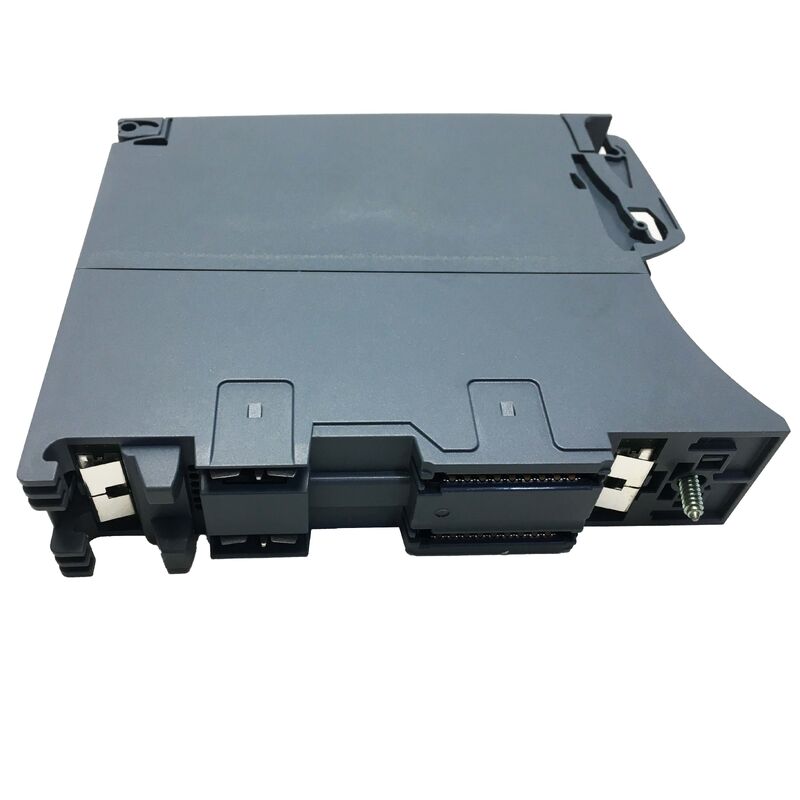

6ES7550-1AA01-0AB0 | Siemens SIMATIC S7-1500 TM Count 2x24V — Compteur haute vitesse 2 canaux / Codeur incrémental 24 V / Détection de position

TM Count 2x24V — Comptage à grande vitesse directement dans le rack API

L'architecture modulaire du SIMATIC S7-1500 est conçue autour de modules fonctionnels spécialisés qui gèrent des tâches exigeantes indépendamment du cycle de traitement de la CPU principale. Le 6ES7550-1AA01-0AB0 TM Count 2x24V est l'un de ces modules technologiques : un module de compteur dédié qui traite les signaux d'encodeur haute vitesse à des fréquences que le cycle de scrutation du processeur ne peut pas suivre de manière fiable.

Les entrées numériques de l'API standard scrutent au rythme du cycle du programme. Pour le comptage de positions et la détection d'événements à des vitesses de milliers d'impulsions par seconde, l'approche par cycle de programme manque de comptage et produit des valeurs de position peu fiables. Le module TM Count résout ce problème en traitant les impulsions du codeur dans le matériel, indépendamment du balayage du processeur. Le module compte, compare et génère des sorties en temps réel, puis met les résultats à la disposition de la CPU via l'image de processus du module.

Spécifications clés

Ce que le module compte et détecte

Comptage d'impulsions à grande vitesse :Comptage des impulsions d'encodeur à des fréquences allant jusqu'à 200 kHz (conformément à la spécification TM Count 2x24 V) — adapté aux encodeurs rotatifs à grande vitesse sur les machines de production.

Détection de position incrémentale :En comptant les impulsions de quadrature A/B provenant d'un codeur incrémental, le module suit la position angulaire ou linéaire au sein d'un cycle machine. Le nombre accumulé représente la position par rapport à la dernière référence de référence.

Contrôle du portail :Les entrées DI peuvent être configurées comme des portes matérielles — activant ou désactivant le comptage basé sur des signaux externes (interrupteur d'origine de la machine, capteur de présence de produit, déclencheur de synchronisation) sans surcharger le CPU avec la gestion des interruptions.

Scénarios d'application

Système de positionnement du convoyeur :Un convoyeur de ligne de production utilise un codeur incrémental sur l’arbre d’entraînement. Le TM Count 2x24V suit la position de la bande et déclenche des signaux de sortie spécifiques au produit lorsque les cibles traversent les stations de traitement, indépendamment du balayage du PLC.

Comptage des produits de la machine d'emballage :Une machine d’emballage à grande vitesse a besoin de données précises sur le nombre de produits. Le module TM Count compte les impulsions du capteur optique à la vitesse de la machine, avec des sorties de comparaison déclenchant les actionneurs de séparation de lots au nombre correct.

FAQ

Q1 : Quelle est la fréquence de comptage maximale du TM Count 2x24 V (6ES7550-1AA01-0AB0) ?

Le TM Count 2x24V traite les signaux codeur 24V. La fréquence d'entrée maximale dépend du mode de comptage configuré. En mode comptage unique (comptage des impulsions A uniquement), la fréquence maximale est plus élevée qu'en mode quadrature. Reportez-vous au manuel du matériel Siemens TM Count 2x24V pour connaître les limites de fréquence précises par mode de comptage. Le fonctionnement typique couvre les fréquences de codeur utilisées dans les applications de machines-outils industrielles et de convoyeurs.

Q2 : Le 6ES7550-1AA01-0AB0 prend-il en charge les codeurs absolus SSI ?

Le TM Count 2x24V prend en charge uniquement les codeurs incrémentaux et les codeurs d'impulsions 24 V — il ne prend pas en charge les codeurs absolus SSI (Synchronous Serial Interface). Pour les entrées de codeur SSI, le module SIMATIC S7-1500 TM PosInput (série 6ES7551-xxxx-0AB0) est le module approprié. Confirmez le type d'encodeur dans l'application avant de sélectionner le module.

Q3 : Comment le module TM Count s'intègre-t-il au programme de la CPU S7-1500 ?

Le module TM Count communique avec la CPU via le bus interne du S7-1500. Les fonctions de comptage, les valeurs de consigne et les affectations de sorties sont configurées via STEP 7 (TIA Portal) à l'aide de la configuration matérielle et des blocs fonctionnels système (SFB) du module. La CPU lit les valeurs des compteurs et écrit les paramètres de contrôle dans l'image du processus du module. Les SFB dédiés (CTRL_HSC) fournissent l'interface du programme pour le contrôle des compteurs et la relecture des valeurs.

Q4 : Les sorties de comparaison du 6ES7550-1AA01-0AB0 peuvent-elles fonctionner plus rapidement que le cycle de scrutation de l'automate ?

Oui. Les sorties de comparaison du TM Count 2x24V réagissent aux valeurs du compteur dans le matériel — la sortie commute lorsque le compteur atteint la valeur de comparaison configurée, quel que soit le temps de cycle de scrutation de l'automate. Cette réaction matérielle constitue le principal avantage de l'approche par module technologique : le timing de sortie est précis et déterministe, ne dépendant pas du moment où la CPU traitera ensuite l'image de sortie.

Q5 : Quelle est la largeur du 6ES7550-1AA01-0AB0 dans le rack S7-1500 ?

Le TM Count 2x24V a une largeur de 35 mm dans le rack S7-1500. Il s'agit de la largeur standard d'un emplacement unique pour les modules simple largeur SIMATIC S7-1500. Il occupe un emplacement dans le rack S7-1500 et s'installe avec la méthode de connexion de module standard utilisée dans la famille de produits S7-1500.
