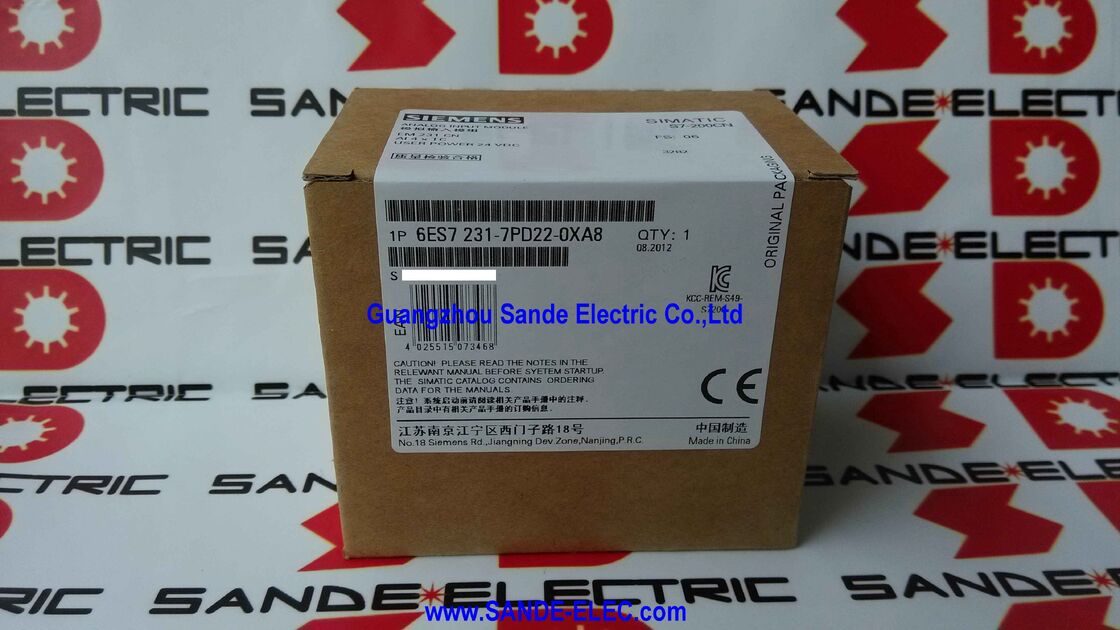

Siemens 6ES7231-7PD22-0XA8 SIMATIC S7-200 CN Module d'entrée analogique EM 231

Vue d'ensemble

Le 6ES7231-7PD22-0XA8 est un module SIMATIC S7-200 CN Module d'entrée analogique EM 231. Siemens l'identifie comme un module uniquement pour CPU S7-22X, avec une capacité d'entrée 4 entrées analogiques, prise en charge de ±80 mV et les thermocouple, et une résolution de 15 bits + signe. Les informations produit de Siemens indiquent également que les types de thermocouples pris en charge sont J, K, S, T, R, E et N, tout en notant que le module a une perte de puissance typique de 1,8 W.

Ce module est dédié à la mesure de tension de faible niveau et de thermocouple. Siemens ne le liste pas comme un module d'entrée de courant, un module de thermomètre à résistance ou un module d'entrée de résistance. Ce profil d'entrée est l'une de ses caractéristiques distinctives et l'un des points les plus importants à préserver lors des travaux de remplacement.

Données techniques

Le tableau ci-dessus reflète les informations produit de Siemens et le contenu de la fiche technique liée à Siemens pour ce modèle EM 231 exact.

Valeur d'application

Ce module convient à l'acquisition de température et à la mesure analogique de faible niveau dans les systèmes S7-200 qui utilisent des CPU S7-22X. Sa structure à 4 canaux et sa prise en charge des thermocouples le rendent adapté aux panneaux de commande compacts où plusieurs signaux de température doivent être intégrés à l'API sans passer à une plateforme de contrôle plus grande.

Son profil de signal publié est spécifique et clair : les entrées de tension et de thermocouple sont prises en charge ; les entrées de courant, de thermomètre à résistance et de résistance ne le sont pas. Cela le rend approprié lorsque l'application d'origine dépend de ce type de mesure exact.

Notes de sélection

Pour la sélection, les points les plus importants sont la compatibilité avec les CPU S7-22X, le nombre d'entrées à 4 canaux, le profil de signal thermocouple / ±80 mV, et le format de conversion 15 bits + signe. Ce sont les caractéristiques qui distinguent cette version EM 231 des autres modules analogiques de la famille S7-200.

FAQ

Q1 : Quel type de module est le 6ES7231-7PD22-0XA8 ?
Il s'agit d'un module SIMATIC S7-200 CN Module d'entrée analogique EM 231. Siemens le définit comme un module d'entrée analogique à 4 canaux pour les CPU S7-22X, avec une capacité d'entrée ±80 mV et les thermocouple. Ce n'est pas une carte d'E/S analogiques mixtes et ce n'est pas un module d'entrée de courant.

Q2 : Quels signaux d'entrée ce module prend-il en charge ?
Siemens spécifie ce modèle pour les entrées de tension et les entrées thermocouple. Il ne prend pas en charge les entrées de courant, les entrées de thermomètre à résistance ou les entrées de résistance. Les types de thermocouples pris en charge sont J, K, S, T, R, E et N.

Q3 : Pourquoi le type de signal exact est-il important sur ce modèle ?
Parce que ce module est construit autour d'un profil de mesure spécifique. Si l'application installée utilise des thermocouples ou des signaux de faible niveau ±80 mV, le remplacement doit conserver la même classe d'entrée. C'est l'une des vérifications les plus importantes lors de la sélection d'un module de remplacement analogique.

Q4 : Que signifie la résolution 15 bits + signe ici ?
C'est le format de conversion publié par Siemens pour ce module. Cette spécification définit la classe de conversion analogique utilisée par l'EM 231 et fait partie de l'identité du module pour la mesure de thermocouple et de signaux analogiques de faible niveau.

Q5 : Que faut-il vérifier avant de commander ?
Vérifiez le numéro de pièce installé, confirmez que le CPU est de classe S7-22X, vérifiez le besoin de 4 entrées analogiques, et assurez-vous que l'application installée nécessite une entrée thermocouple / ±80 mV, et non une mesure basée sur le courant ou la résistance. Ce sont les principaux points de compatibilité pour ce modèle.
