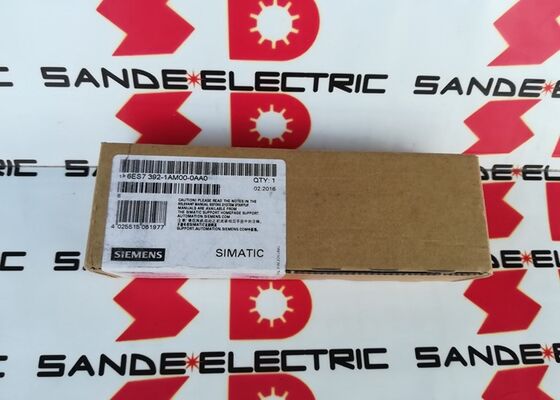

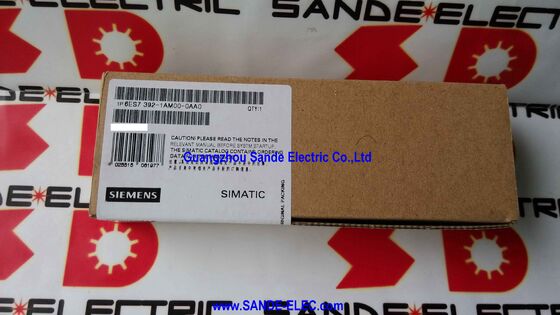

Siemens 6ES7392-1AM00-0AA0 ∙ SIMATIC S7-300 Connecteur avant ∙ 40 pôles, connecteurs à vis, AWG 19 ∙ 24, 0 ∙ 60 °C, 21,6 × 125 × 40,9 mm

Résumé

LePour les appareils à commande numérique, le numéro de série de l'appareil doit être le numéro de série de l'appareil.est le connecteur avant à 40 pôles pour les modules de signal SIMATIC S7-300 le composant de câblage qui relie les signaux de processus du S7-300 du champ au système PLC.

Dans l'architecture S7-300, les modules de signal (les cartes d'E/S qui lisent les états des capteurs et les actionneurs de commande) sont conçus comme des ensembles en deux parties:le module de signal lui-même reste dans l'armoire sur le rail de montage, et le connecteur avant cette partie porte tout le câblage du champ.

Le connecteur avant peut être retiré avec son câblage intact, et un module de signal neuf ou réparé peut être installé à sa place.

Le connecteur avant et son câblage sont ensuite reconnectés au nouveau module sans re-câblage.

Cette séparation entre le module et le connecteur de câblage est l'une des caractéristiques de conception du S7-300 qui réduit réellement le temps d'arrêt de la machine.le remplacement d'un module de sortie numérique défaillant signifierait identifier et retirer quarante fils de champ individuels des bornes du module défaillant, l'installation du nouveau module et la remise en place de chaque câble à la position de terminaison correcte.échangez le moduleReplongez le connecteur avant.

La version à 40 pôles (cette partie) est utilisée avec les modules S7-300 qui ont 40 points d'E/S ou 40 positions terminales.

Les modules numériques standard de 32 canaux et de nombreux modules analogiques utilisent le connecteur à 40 pôles.

Principales spécifications

Contacts à vis  câblage fiable dans les environnements industriels

The screw contact connection method used in the 6ES7392-1AM00-0AA0 is the established standard for industrial PLC wiring where long-term reliability and ease of maintenance take precedence over connection speed.

Chacune des 40 positions de borne accepte un fil inséré dans l'orifice de borne, avec une vis captive qui serre le fil lorsqu'il est serré au couple spécifié de 0,4 à 0,7 Nm.

Les contacts à vis gèrent la plage de coupe transversale du fil de AWG 19?? 24 (environ 0,14 mm2 à 0,75 mm2) qui couvre les câbles de signal typiques utilisés dans le câblage de commande industriel: 0.5 mm2 à noyau unique pour des circuits de câblage de panneaux courts, 0,75 mm2 pour les câbles de capteurs plus longs et 0,25 mm2 pour les câbles compacts dans les panneaux à espace restreint.

Les manches de bout de ferrule (Aderendhülsen) sont recommandées pour le fil enfilé afin d'éviter que le fil ne se propage sous la vis, ce qui est particulièrement important pour les câbles souples à fils fins.

Le type de raccordement alternatif contact à pression à ressort (utilisé dans la variante du connecteur à ressort 6ES7392-1BM01-0AA0) offre une vitesse de câblage plus rapide sans clé de couple,mais le type de vis est préférable dans les applications où l'on s'attend à un retrait et à une réinsertion périodiques des connecteursPour la grande majorité des installations S7-300 où le connecteur est câblé une seule fois et reste en place,les deux types de connexion sont également fiables.

Codage des champs

Le connecteur avant S7-300 comprend un système de codage de champ: de petites touches de codage colorées qui peuvent être insérées dans le corps du connecteur et le boîtier du module correspondant.Une fois qu'un connecteur est codé pour un type de module spécifique, elle ne peut être insérée que dans un module portant le code correspondant ou dans un module non codé.

Ceci empêche la réinstallation accidentelle d'un connecteur câblé pour (par exemple) un module d'entrée numérique de 24 V sur un module de sortie numérique de 24 V pendant la maintenance,qui relierait les tensions des actionneurs de champ aux circuits terminaux d'entrée avec des résultats potentiellement dommageables.

Le code est appliqué par l'ingénieur de mise en service: après avoir installé le connecteur sur son module correct pour la première fois, la clé de codage est réglée.

Si le connecteur est retiré ultérieurement pour l'entretien du module, le code sur le connecteur garantit qu'il ne peut être réinstallé que sur le bon type de module.

Connecteur avant amovible Le bénéfice de l'entretien dans la pratique

L'avantage d'entretien du connecteur avant amovible devient tangible lorsqu'un module de signal tombe en panne dans un environnement de production.Considérez un module d'entrée numérique à 32 canaux dans une machine d'emballage qui lit les états de 28 capteurs de proximité à travers la mécanique de la machine.

Si ce module présente une défaillance interne, le module défaillant doit être remplacé.

Sans le connecteur amovible, la procédure de maintenance consiste à: éteindre la station (ou à utiliser des procédures d'échange à chaud si cela est pris en charge),identification de 28 fils de capteurs individuels et de fils d'alimentation sur 32 bornes, en notant (ou en relisant) la position des bornes de chaque fil, en déconnectant tous les fils, en installant le nouveau module,et de terminer tous les fils à leur position correcte, généralement 45 minutes à une heure de travail minutieux, plus longtemps si l'étiquette du câblage n'est pas claire.

Avec le connecteur avant amovible, la procédure est la suivante: éteindre la station, appuyer sur la décharge du connecteur, débrancher le connecteur (les fils restent attachés), installer le nouveau module,Cliquez sur le connecteur à nouveau dans.

Temps écoulé: généralement moins de cinq minutes. La machine retourne à la production; le câblage reste intact et exempt d'erreurs de re-termination.

Questions fréquentes

Q1: En quoi le connecteur avant à 40 pôles diffère-t-il de la version à 20 pôles, et quels modules S7-300 utilisent chacun?

Le connecteur à 40 pôles (cette partie, 6ES7392-1AM00-0AA0) is used with S7-300 modules that have 40 terminal positions — typically 32-channel digital input or output modules (SM321/SM322/SM323) and most analog input and output modules (SM331/SM332).

Le connecteur à 20 pôles (série 6ES7392-1AJ00-0AA0) est utilisé avec des modules plus petits qui ont 20 positions terminales, généralement des modules numériques à 16 canaux.

Le type spécifique de connecteur avant requis pour chaque module S7-300 est spécifié dans la fiche de données du module et dans le manuel des spécifications du module SIMATIC S7-300.

Q2: Le connecteur avant peut-il être réutilisé lors du remplacement d'un module S7-300 défectueux?

Oui, c'est le but principal de la conception du connecteur avant amovible.Le connecteur avec tout son câblage de champ peut être débranché du module défectueux et re-branché dans le module de remplacement sans perturber le câblage de champ.

Les contacts du connecteur sont conçus pour des cycles répétés d'insertion et de retrait.La bonne pratique consiste à inspecter les surfaces de contact du connecteur et de l'interface d'accouplement du module avant leur réinstallation., et de vérifier que le codage (le cas échéant) est toujours intact et correctement assorti.

Q3: Quelle est la section transversale maximale du fil que le connecteur avant peut accepter, et des ferrules sont-elles requises?

Le 6ES7392-1AM00-0AA0 accepte des conducteurs dans la gamme AWG 19 ′′ 24, environ 0,14 mm2 à 0,75 mm2.

Pour les fils en filets, Siemens recommends using ferrules (end-sleeves) to prevent strand spreading under the screw contact — this maintains reliable contact over time and reduces the risk of inter-terminal short circuits from stray wire strandsLa longueur du fil décapité pour l'insertion est de 6 mm.

Q4: Le produit est en phase d'élimination depuis octobre 2023.

Phase-out (PM400) typically means Siemens continues to supply the product from existing production stock for a transitional period — often one to two years — before it becomes unavailable from Siemens directlyAprès cela, l'excédent industriel et le canal de distribution continuent.

Le contexte plus large est que la plateforme S7-300 elle-même est en train d'être progressivement supprimée au profit de la S7-1500.

Pour les nouvelles conceptions de systèmes de commande, Siemens recommande le S7-1500 avec sa propre gamme de connecteurs avant.le 6ES7392-1AM00-0AA0 doit être acheté tant qu'il est disponible auprès des distributeurs actuels.

Q5: Le connecteur avant peut-il être câblé avec le module placé sur le rail de montage ou doit-il être enlevé en premier?

Le connecteur avant du S7-300 peut être câblé dans une configuration différente: il peut être fixé au module sur le rail (câblage in situ) ou retiré du module et câblé sur le banc.

Le câblage dans l'armoire est souvent plus pratique lors de l'installation initiale,étant donné que le connecteur peut être partiellement inséré dans le module dans une "position de câblage" qui le maintient en place tout en laissant les bornes accessibles.

Une fois le câblage terminé, le connecteur est complètement fixé et verrouillé.Le câblage de banc est une option lorsque l'espace de l'armoire est limité ou lorsque le câblage de plusieurs connecteurs à l'avance avant le montage des modules.
