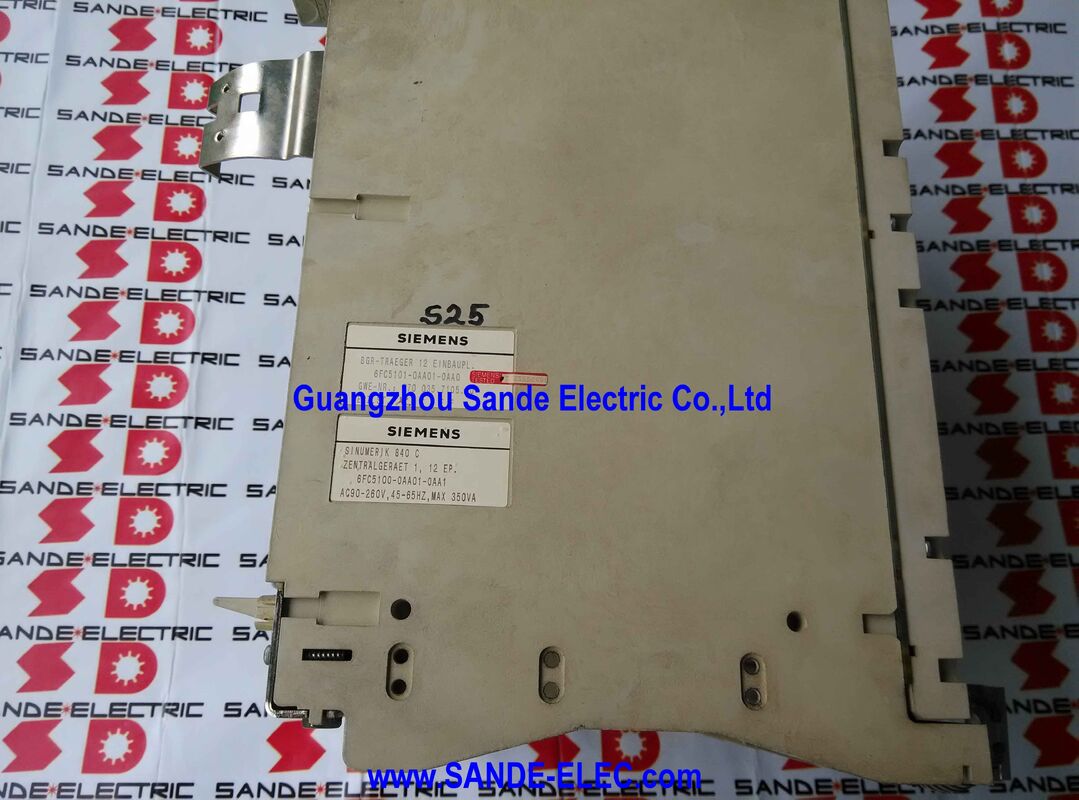

Le Siemens 6FC5101-0AA01-0AA0 est le Contrôleur Central 1 SINUMERIK 840C — le châssis rack 12 emplacements qui constitue l'épine dorsale physique du système de commande CNC SINUMERIK 840C.
Le 840C était la plateforme de commande CNC phare de Siemens du début des années 1990 aux années 2000, occupant le haut de gamme des commandes CNC de Siemens et trouvant un large déploiement dans les centres d'usinage haute performance, les cellules de fabrication flexibles, les centres de tournage/fraisage multi-axes et d'autres applications CNC exigeantes.
Des milliers de machines équipées du 840C restent en service productif dans les installations de fabrication du monde entier, et la maintenance de ces systèmes nécessite un accès à tous les niveaux de matériel — y compris le châssis rack lui-même.
La désignation "non équipé" est significative : le 6FC5101-0AA01-0AA0 est la structure de rack nue — le châssis en aluminium et acier avec bus de fond de panier, guides d'emplacements, connecteurs de panneau avant et matériel de montage — sans aucune des cartes modulaires qui font fonctionner le 840C.
L'alimentation, le processeur NC, le CSB, le CPU PLC, les modules d'interface et les cartes d'axe s'installent tous dans ce châssis mais sont commandés et gérés séparément.
Le 6FC5100-0AA01-0AA1, étroitement lié (notez la légère différence de numéro de pièce), est le rack équivalent qui est livré avec l'alimentation, le CSB et le CPU PLC 135WD déjà installés.
En termes de maintenance pratique, le rack non équipé répond à un besoin spécifique : lorsqu'un châssis de Contrôleur Central 1 840C a subi des dommages physiques — connecteurs de fond de panier endommagés, structure de rack fissurée, guides de cartes corrodés — mais que les modules installés sont toujours fonctionnels, le rack non équipé permet à l'ingénieur de maintenance de transférer les modules fonctionnels du châssis endommagé dans le nouveau rack, restaurant ainsi le système sans remplacer des cartes modulaires coûteuses.
| Paramètre | Valeur |
|---|---|
| Nombre d'emplacements | 12 |
| Contenu du module | Non équipé (châssis seul) |
| CNC compatible | SINUMERIK 840C / 840CE |
| Position du contrôleur | Contrôleur Central 1 |
| Statut | Obsolète |
Le SINUMERIK 840C est un système de commande CNC modulaire organisé autour d'un ou plusieurs racks de contrôleur central. Dans une installation 840C complète, le Contrôleur Central 1 (ce rack) est le rack principal abritant les cartes système critiques :
Alimentation (PS) : Convertit l'entrée secteur AC en tensions régulées nécessaires à toutes les cartes installées — typiquement +5V, ±15V et +24V pour les différents circuits logiques et analogiques. Installée dans l'emplacement le plus à gauche.
CSB (Carte des services centraux) : Fournit la gestion du bus système, la distribution de l'horloge et l'infrastructure de communication inter-cartes pour le rack.
Le CSB est la carte qui fait du fond de panier une infrastructure de communication fonctionnelle plutôt qu'un simple ensemble de connecteurs passifs.
CPU PLC (135WD ou similaire) : Le processeur PLC SIMATIC S5-135WD intégré qui exécute la logique de contrôle auxiliaire de la machine — gérant le changeur d'outils, le système de refroidissement, la surveillance des interverrouillages de sécurité et toutes les fonctions binaires de la machine que le processeur NC (commande numérique) délègue au PLC.
Cartes processeur NC : Les cartes processeur de commande numérique qui exécutent les calculs d'interpolation, les algorithmes de contrôle de position des axes et l'interprétation des programmes pièce.
La configuration spécifique du processeur NC dépend du nombre d'axes et de canaux configurés pour la machine.
Cartes d'interface : Cartes d'E/S, cartes d'interface d'encodeur, cartes de circuit de mesure et autres cartes spécifiques à l'application occupant les emplacements restants.
La capacité de 12 emplacements du Contrôleur Central 1 accueille une installation typique SINUMERIK 840C à grand nombre d'axes.
Les machines nécessitant plus de 12 emplacements utilisent des racks de Contrôleur Central supplémentaires (Contrôleur 2, Contrôleur 3) en cascade du rack principal via des connexions de bus inter-racks.
Les SINUMERIK 840C et 840CE partagent la même plateforme matérielle, y compris ce châssis rack, mais diffèrent dans leurs capacités de système de broche et d'entraînement :
Le 840C est la configuration standard — conçu pour être utilisé avec les entraînements d'axe et de broche SIMODRIVE 611 via l'architecture d'interface SINUMERIK 840C standard.
Le 840CE (Enhanced) étend le 840C avec des fonctionnalités supplémentaires — prise en charge de SIMODRIVE 611 avec des interfaces d'entraînement améliorées, des fonctions de contrôle de broche étendues et des canaux d'axe supplémentaires optionnels pour des configurations de machine plus complexes.
La désignation "CE" a été utilisée pour certaines variantes spécifiques à l'exportation et à fonctionnalités améliorées.
Les deux systèmes utilisent le même châssis mécanique, le même fond de panier et le même ensemble de modules fondamentaux.
La différenciation matérielle réside dans la configuration spécifique des modules chargés — le logiciel et la configuration des cartes processeur NC et PLC déterminent si le système fonctionne en 840C ou 840CE.
Bien que les modules électroniques à l'intérieur d'un contrôleur central 840C soient les éléments nécessitant le plus fréquemment réparation ou remplacement, le châssis rack lui-même peut nécessiter un remplacement dans des circonstances spécifiques :
Dommages aux connecteurs du fond de panier : Les connecteurs de bus à contacts dorés sur le fond de panier reçoivent et libèrent les cartes modulaires sur de nombreux cycles de maintenance.
Dans les environnements de maintenance à haute fréquence, ou après qu'un module a été forcé dans un emplacement mal aligné, les connecteurs du fond de panier peuvent être endommagés. Une fois que des dommages aux connecteurs du fond de panier surviennent, la fiabilité électrique de l'ensemble du rack est compromise — le remplacement du châssis est la bonne résolution.
Dommages dus à la corrosion ou à la contamination du rack : Dans les ateliers où l'armoire CNC a été mal scellée contre les vapeurs de liquide de refroidissement, les copeaux métalliques ou les fluides de nettoyage, la structure du châssis rack peut se corroder au point où les emplacements des modules ne fournissent plus de montage mécanique sûr.
Un châssis corrodé qui permet aux cartes modulaires de changer de position pendant les vibrations crée des défaillances de contact intermittentes extrêmement difficiles à diagnostiquer.
Impact physique : Les accidents d'armoire, les dommages de transport ou une mauvaise manipulation peuvent plier ou fissurer physiquement les guides d'emplacements du rack, empêchant les modules de s'insérer correctement.
Dans tous ces cas, le châssis non équipé 6FC5101-0AA01-0AA0 fournit le remplacement structurel tout en préservant l'investissement dans les cartes modulaires installées.
Q1 : Quelle est la différence entre le 6FC5101-0AA01-0AA0 et le 6FC5100-0AA01-0AA1 ?
Le 6FC5100-0AA01-0AA1 (préfixe de numéro de pièce de base légèrement différent : -5100 vs -5101) est le Contrôleur Central 1 entièrement équipé, livré avec l'alimentation, le CSB et le CPU PLC 135WD installés. Le 6FC5101-0AA01-0AA0 est uniquement le châssis non équipé — il arrive sans aucun module installé.
La version non équipée est appropriée lorsque des modules fonctionnels sont transférés d'un châssis endommagé. Lors de la reconstruction ou de la configuration d'un système 840C à partir de zéro, la version équipée ou des modules sourcés séparément sont nécessaires.
Q2 : Les modules d'un rack Contrôleur 2 ou Contrôleur 3 SINUMERIK 840C peuvent-ils être installés dans ce châssis Contrôleur 1 ?
Le connecteur de fond de panier physique et les dimensions des emplacements sont cohérents sur la famille de racks de contrôleur central 840C — les cartes conçues pour les emplacements Contrôleur 2 ou Contrôleur 3 s'adaptent physiquement aux emplacements Contrôleur 1.
Cependant, la position logique de certaines cartes (en particulier l'alimentation PS, le CSB et les cartes occupant des positions d'emplacement réservées spécifiques) est définie dans la configuration matérielle SINUMERIK 840C, et le mélange de cartes entre les positions de rack de contrôleur nécessite une vérification minutieuse par rapport au guide de planification 840C pour vérifier les paramètres d'adresse des cartes, les configurations de cavaliers et les affectations d'emplacements du fond de panier.
Q3 : Quelle est la limitation du nombre d'emplacements, et que se passe-t-il si une configuration 840C nécessite plus de 12 emplacements ?
Le rack Contrôleur 1 fournit 12 emplacements de modules. Lorsqu'une configuration de machine spécifique — grand nombre d'axes, plusieurs canaux, E/S étendues — nécessite plus de 12 positions d'emplacement, le système 840C s'étend en ajoutant des racks Contrôleur 2 (6FC5101-0AB02-0AA0 avec 18 emplacements + 3 emplacements AT) et si nécessaire des racks Contrôleur 3, connectés au Contrôleur 1 via l'interface de bus inter-racks.
Le guide de planification pour la configuration 840C spécifique spécifie quelles cartes doivent être dans le Contrôleur 1 et lesquelles peuvent être réparties sur des racks supplémentaires.
Q4 : Le SINUMERIK 840C est-il toujours pris en charge par Siemens, et quelle est la situation des pièces de rechange ?
La plateforme SINUMERIK 840C a été abandonnée par Siemens depuis de nombreuses années, mais Siemens fournit ce qu'elle appelle des "Services Industriels" pour les plateformes héritées — disponibilité des pièces de rechange et services de réparation pour des périodes définies.
Pour les utilisateurs finaux exploitant des machines 840C, les principaux canaux de pièces de rechange sont la logistique de pièces de rechange de Siemens (pour les composants encore en stock), les services spécialisés de réparation SINUMERIK qui stockent des modules 840C remis à neuf, et le marché de l'occasion industrielle.
Le châssis rack lui-même — en tant que composant mécanique plutôt qu'électronique — a tendance à être relativement disponible sur le marché de l'occasion par rapport aux cartes modulaires.
Q5 : Quel est le successeur du SINUMERIK 840C, et une mise à niveau peut-elle être effectuée en réutilisant les moteurs et les entraînements du 840C ?
Le successeur désigné par Siemens du SINUMERIK 840C est le SINUMERIK 840D sl (Solution Line), et plus récemment la plateforme SINUMERIK ONE.
Une migration de 840C vers 840D sl remplace généralement entièrement l'électronique de commande CNC — le rack de contrôleur central et toutes ses cartes sont remplacés par du matériel 840D sl — tandis que les entraînements d'axe et de broche SIMODRIVE 611 peuvent souvent être conservés avec des mises à jour logicielles d'entraînement appropriées.
Les systèmes de moteurs et d'encodeurs sont généralement compatibles. La structure mécanique de la machine, la géométrie des axes et l'entretien des câbles de terrain et des connecteurs peuvent être préservés dans une migration bien planifiée, rendant le remplacement de l'électronique viable sans une reconstruction complète de la machine.
