Connecteur Siemens pour automate 12 broches 12 pôles isolant 6FX2003-0SU12

Le connecteur de signal Siemens 6FX2003-0SU12

Résumé

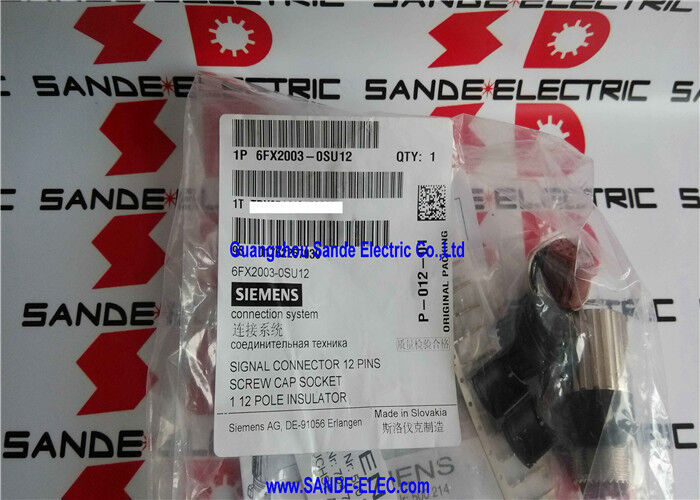

LeLes États membres doivent respecter les dispositions suivantes:est unconnecteur de signal à 12 pôlesfourni sous forme deécouvillons de noixLes données du produit Siemens l'identifient avecIsolateur de 1 × 12 pôles,12 points de contact pour les conducteurs de 0,08 à 0,22 mm2,12 points de contact pour les conducteurs de 0,20 à 0,56 mm2, et2 bornes de câbles de 6,5 à 10 mm et de 10,1 à 13 mm de diamètre, emballé comme1 unité.

Cela en fait un ensemble de connecteurs pour la terminaison du câble de signal plutôt qu'un composant électronique actif.

Ce type de connecteur est pertinent partout où la structure du câble de signal d'origine doit être préservée.

Dans les systèmes de mouvement et de contrôle, le connecteur est souvent le point où la taille du conducteur, le diamètre du câble et l'assemblage utilisable doivent tous correspondre exactement au matériel d'origine.L'utilisation du bon ensemble de connecteurs permet de conserver l'ajustement prévu du câble et la compatibilité des terminaux sans modifier le format de connexion côté signal.

Données techniques

Valeur d'application

Ce connecteur s'adapteassemblage de câbles de signalisation, remplacement de harnais de commande de mouvement, encodeur ou travail de câbles lié à la rétroaction et service général de câbles de commande Siemensoù la famille de connecteurs d'origine doit être maintenue, puisque le package comprend à la fois des groupes de taille de contact et des gammes de terminaux de câbles,il prend en charge la reconstruction pratique du câble sans mélanger des pièces de connecteur non assorties.

Dans les travaux d'entretien, la correspondance exacte des connecteurs est importante car un ensemble de câbles doit s'adapter mécaniquement et électriquement.les gammes de taille du conducteur et de diamètre du câble doivent également correspondre au câble terminé.

Cet ensemble de connecteurs répond à ces exigences directement dans le contenu fourni.

Notes de sélection

Les points clés sont:Mise en page à 12 pôles, leconfiguration de noix de l'union de type prise, ledeux gammes de taille de fil, et ledeux gammes de diamètres de câbles supportées.

Ces détails déterminent si le connecteur peut être correctement monté sur le câble existant et s'il correspond à la structure de connexion originale.

Questions fréquentes

Q1: Qu'est-ce qui est exactement 6FX2003-0SU12?
C'est uneEnsemble de connecteurs de signaux Siemens à 12 pôlesdans leécouvillons de noixLe style.

Siemens l'énumère avec un isolant, deux groupes de taille de contact et deux gammes de terminaux de câbles, il est donc destiné à l'assemblage de la fin du câble ou au remplacement du connecteur plutôt qu'à un boîtier simple.

Q2: S'agit-il d'un module actif ou seulement d'un ensemble de connecteurs?
C'est uneassemblage de connecteursLa description du produit publiée couvre le corps de la prise, l'isolant, les contacts et les bornes du câble.

Il ne fonctionne pas comme un module PLC, une interface de capteur ou un composant électronique d'entraînement par lui-même.

Q3: Pourquoi y a-t-il deux groupes de taille de contact inclus?
Parce que le connecteur prend en charge deux gammes de section transversale du conducteur:00,08 ‰ 0,22 mm2et0.20 ∙ 0,56 mm2.

C'est important dans l'assemblage des câbles, car le contact doit correspondre à la taille du fil pour un crimping correct et une qualité de connexion stable à long terme.

Q4: Pourquoi les gammes de terminaux de câble sont-elles importantes?
Les bornes du câble définissent les diamètres extérieurs du câble que le connecteur peut serrer correctement.

Liste de Siemens6.5 à 10 mmet10.1 à 13 mmLes lignes de câble sont fixées sur une plage d'écoulement, ce qui permet de maintenir le câble fermement et de maintenir la stabilité mécanique de la terminaison après montage.

Q5: Qu'est-ce qui doit être vérifié avant de commander?
Vérifiez le code du connecteur installé, confirmez que le système a besoin d'unconnecteur de type prise à 12 pôles, vérifier lesection transversale du fil, et s'assurer que le diamètre du câble se situe dans l'une des plages de terminaux indiquées.

Ce sont les points clés pour un bon montage.
