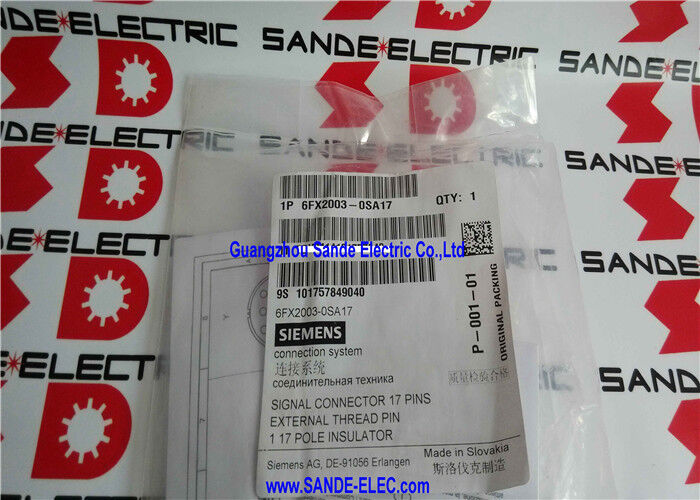

Numéro de pièce : 6FX2003-0SA17
Fabricant : Siemens AG (Slovaquie)
Gamme de produits : MOTION-CONNECT — Accessoires de câble servo
Type de produit : Kit de connecteur de signal (assemblage sur site, 17 pôles)
Type de connexion : Filetage mâle (broche à filetage externe — Steckergehäuse mit Außengewinde)
Nombre de pôles : 17 pôles
Contenu du kit :
Le Siemens 6FX2003-0SA17 est un kit de connecteur à assembler sur site de la gamme d'accessoires MOTION-CONNECT — la collection de connecteurs, d'éléments de contact et de matériel de terminaison de câble qui permet aux ingénieurs de maintenance et aux intégrateurs de systèmes de fabriquer ou de réparer des câbles de signal servo à des longueurs précises, plutôt que d'être limités au catalogue de câbles pré-assemblés de Siemens.
Dans une installation servo SINUMERIK ou SINAMICS, les câbles de signal transportent le retour d'encodeur, le contrôle de frein, le capteur de température et d'autres signaux de bas niveau entre le moteur servo et l'amplificateur de commande ou le module CNC.
Ces câbles sont généralement achetés sous forme d'unités pré-assemblées avec les connecteurs déjà installés, testés et blindés — l'approche la plus rapide et la plus fiable pour la construction d'une nouvelle machine.
Mais les machines qui fonctionnent depuis des années accumulent des situations où un câble pré-assemblé n'est pas la bonne solution : la machine a été déplacée et le câble a été endommagé au-delà d'une réparation courte, le câble d'origine a été acheminé sur mesure à travers un chemin de câbles étroit et un remplacement de longueur standard ne conviendra pas, ou le câble doit être rallongé et aucune rallonge pré-assemblée n'est disponible dans la bonne longueur.
Pour toutes ces situations, le 6FX2003-0SA17 fournit l'extrémité du connecteur — l'ensemble de connecteur mâle à 17 pôles qui s'accouple avec la prise côté moteur ou côté commande du raccordement du câble de signal.
Le kit comprend le boîtier du connecteur, deux tailles de contacts à broches pour s'adapter à la plage de calibres de fils trouvés dans les câbles de signal MOTION-CONNECT, et deux terminaisons de câble à décharge de traction couvrant des diamètres extérieurs de câble de 6,5 mm à 13 mm.
Avec ce kit et le câble approprié (de la gamme de câbles MOTION-CONNECT ou équivalent), l'ingénieur construit un câble de remplacement à la longueur exacte dont l'installation a besoin.
| Paramètre | Valeur |
|---|---|
| Nombre de pôles | 17 |
| Type de connexion | Filetage mâle (filetage externe) |
| Type de contact | Broche (Stift) |
| Contacts à broches (petits) | 12 × 0,08–0,22 mm² |
| Contacts à broches (grands) | 17 × 0,20–0,56 mm² |
| Terminaison de câble 1 | Diamètre extérieur 6,5–10 mm |
| Terminaison de câble 2 | Diamètre extérieur 10,1–13 mm |
| Contenu de l'emballage | 1 kit complet |
| Origine | Slovaquie |
| Statut | Actif |
Le programme MOTION-CONNECT de Siemens couvre l'écosystème complet de câbles et de connecteurs pour les installations d'entraînement servo et CNC.
La série 6FX2003 au sein de MOTION-CONNECT est spécifiquement la famille de connecteurs de signal (Signalstecker) — connecteurs circulaires pour câbles de signal par opposition aux connecteurs d'alimentation pour câbles d'alimentation moteur (qui appartiennent à des séries distinctes).
La configuration à 17 pôles du 6FX2003-0SA17 correspond au nombre de broches de types de connecteurs spécifiques utilisés dans les applications de retour d'encodeur, d'encodeur/frein combiné et d'autres câbles multi-signaux sur les systèmes servo SINUMERIK et SINAMICS.
Les 17 pôles du 6FX2003-0SA17 accueillent les multiples conducteurs de signal qu'un câble de retour de moteur servo complet transporte généralement : les paires de canaux A, B et N (référence) pour le retour d'encodeur incrémental (6 fils), l'alimentation de l'encodeur (+5V ou +15V et masse — 2 fils), une référence de zéro volt, le capteur thermique pour la protection contre la surchauffe du moteur (2 fils), et les signaux de frein de stationnement (2 fils) — ce qui totalise rapidement un nombre qui rentre dans un connecteur à 17 pôles.
L'affectation exacte des broches dépend de la combinaison spécifique du moteur et de la commande et est définie dans la documentation des câbles SINUMERIK/SINAMICS pour chaque application.
Le kit 6FX2003-0SA17 comprend des contacts à broches dans deux plages de calibres de fils, ce qui est une nécessité pratique car les câbles de signal servo ne sont pas uniformes en section de conducteur :
Contacts 0,08–0,22 mm² (12 pièces) : Ces contacts fins gèrent les conducteurs fins — généralement les paires de signaux pour les canaux d'encodeur A/B/N, les lignes de données d'encodeur série et les signaux de capteur thermique. Dans un câble de signal à paire torsadée blindée, les sections transversales des conducteurs individuels tombent souvent dans la plage de 0,08–0,14 mm².
L'utilisation de contacts sous-dimensionnés avec des conducteurs plus grands, ou de contacts surdimensionnés avec des conducteurs petits, produit des sertissages peu fiables qui échouent sous les vibrations et les cycles thermiques des environnements de machines-outils.
Contacts 0,20–0,56 mm² (17 pièces) : Les contacts plus grands accueillent des conducteurs plus lourds — fils d'alimentation de l'encodeur (qui peuvent être de 0,25–0,35 mm² pour limiter la chute de tension d'alimentation sur la longueur du câble), fils d'alimentation de frein, et autres conducteurs transportant de faibles courants sur de plus longues distances où une section légèrement plus grande améliore la fiabilité.
L'alimentation à double contact permet à un seul kit de servir une gamme de types de câbles dans la famille des câbles de signal MOTION-CONNECT sans nécessiter de kits de connecteurs séparés pour différents calibres de fils.
L'inclusion de deux terminaisons de câble à décharge de traction (plages de diamètres extérieurs de 6,5–10 mm et 10,1–13 mm) reflète la variété des câbles de signal MOTION-CONNECT en termes de diamètre extérieur :
Les câbles de signal plus fins (retour d'encodeur uniquement, sans conducteurs de frein ou thermiques) ont généralement des diamètres extérieurs dans la plage de 6,5–9 mm — le serre-câble plus petit convient à ceux-ci.
Les câbles combinés (encodeur + frein + thermique dans une seule gaine) et les câbles avec des conducteurs supplémentaires ou un blindage plus lourd peuvent atteindre un diamètre extérieur de 10–13 mm — le serre-câble plus grand convient à ceux-ci.
Avoir les deux serre-câbles dans le kit signifie que l'ingénieur sélectionne la terminaison appropriée pour le câble spécifique au moment de l'assemblage, plutôt que de commander une pièce accessoire séparée avant de commencer la réparation.
Q1 : Le 6FX2003-0SA17 est-il un kit d'assemblage sur site ou un connecteur fini ?
Il s'agit d'un kit d'assemblage sur site — les composants pour assembler un connecteur, pas un connecteur fini et prêt à l'emploi. L'ingénieur utilise le boîtier, les contacts à broches et le serre-câble inclus pour construire le connecteur à l'extrémité du câble.
Cela nécessite des outils de sertissage adaptés aux tailles spécifiques des contacts à broches (0,08–0,22 mm² et 0,20–0,56 mm²), des connaissances en assemblage de connecteurs et une familiarité avec l'affectation spécifique des broches pour l'application.
Pour les ingénieurs qui assemblent régulièrement leurs propres câbles, le kit est simple. Pour une utilisation occasionnelle, le catalogue de câbles pré-assemblés de Siemens (séries de câbles 6FX2 et 6FX5) propose des alternatives finies et testées.
Q2 : Quel outil de sertissage est requis pour les contacts à broches de ce kit ?
La documentation MOTION-CONNECT de Siemens spécifie les outils de sertissage appropriés pour chaque taille de contact.
Pour les contacts dans la plage de 0,08–0,22 mm², un outil de sertissage de précision avec la bonne taille de matrice pour la géométrie de contact spécifique est requis — les outils de sertissage généraux standard ne conviennent généralement pas à des contacts aussi petits.
Pour les contacts de 0,20–0,56 mm², une matrice compatible dans un outil de sertissage industriel standard gère la plage plus large.
Les numéros de catalogue des outils spécifiques sont indiqués dans la documentation d'assemblage de câbles MOTION-CONNECT de Siemens.
Q3 : Où ce connecteur à 17 pôles est-il utilisé — côté moteur ou côté commande du câble ?
La configuration à filetage mâle et contacts à broches du 6FX2003-0SA17 (filetage externe, contacts à broches) correspond généralement au connecteur qui s'accouple avec la connexion femelle à douille sur le moteur ou l'amplificateur de commande — le côté spécifique dépend du modèle de moteur et de commande. La documentation des systèmes SINUMERIK et SINAMICS fournit le genre de connecteur d'accouplement et le type de filetage pour chaque interface moteur et commande.
La série 6FX2003 dans son ensemble couvre diverses configurations de connecteurs ; la variante -0SA17 avec son filetage et son orientation de broches correspond à des interfaces de retour moteur spécifiques.
Le connecteur de câble d'accouplement (avec contacts à douille) appartient à la série 6FX2003 avec une désignation de douille/coupleur.
Q4 : Ce connecteur peut-il être utilisé avec des moteurs et des commandes non-Siemens, ou uniquement dans l'écosystème Siemens SINUMERIK/SINAMICS ?
Le format physique du connecteur — un connecteur circulaire à 17 pôles avec un type de filetage spécifique — est un format de connecteur industriel standard.
Si un moteur ou une commande non-Siemens utilise la même interface de connecteur physique (même type de filetage, même nombre de pôles, même disposition des contacts), le 6FX2003-0SA17 est mécaniquement compatible.
Cependant, l'affectation des broches pour les équipements non-Siemens devrait être déterminée à partir de la documentation de cet équipement, et la compatibilité des signaux (niveaux de tension, types de signaux) doit être vérifiée indépendamment.
Au sein de l'écosystème Siemens, les interfaces de connecteurs et les affectations de broches sont entièrement documentées dans la documentation des systèmes MOTION-CONNECT et SINUMERIK.
Q5 : Le kit contient 17 contacts à broches dans une gamme et 12 dans une autre — cela signifie-t-il que tous les 17 pôles n'utilisent pas la même taille de contact ?
Correct. Le boîtier à 17 pôles peut accueillir jusqu'à 17 contacts, mais une application de câble spécifique peut utiliser différentes tailles de contacts dans différents pôles en fonction des calibres des conducteurs.
Le kit fournit 12 contacts pour les conducteurs fins (0,08–0,22 mm²) et 17 contacts pour les conducteurs moyens (0,20–0,56 mm²), couvrant la population de contacts dans un câble de signal MOTION-CONNECT typique sans obliger l'ingénieur à trier les contacts au préalable.
Dans toute assemblage donné, l'ingénieur sélectionne la taille de contact appropriée pour chaque conducteur individuel, en utilisant les petits contacts pour les paires de signaux d'encodeur et les grands contacts pour les conducteurs d'alimentation et de frein — le contenu du kit est dimensionné pour couvrir les deux besoins en un seul emballage.
