| Lieu d'origine | Allemagne |
| Nom de marque | SIMENS |
| Certification | CE RoHS |
| Numéro de modèle | 6GK1562-2AA00 |
Services de communication :

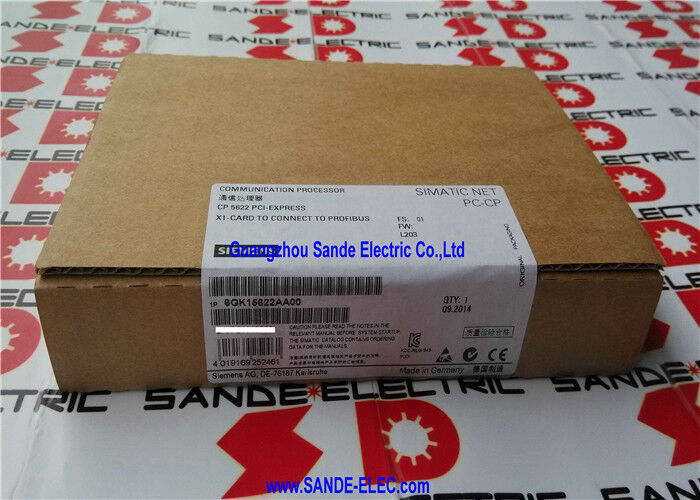

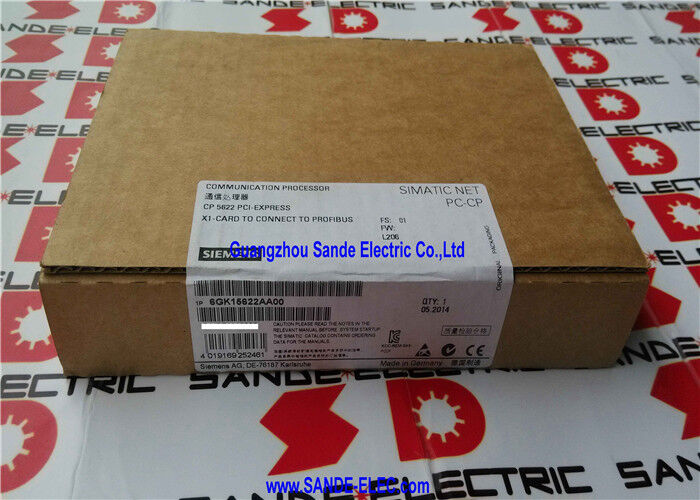

Le Siemens 6GK1562-2AA00 est le CP 5622 — une carte processeur de communication PCI Express X1 qui connecte un PC standard ou un PG (appareil de programmation) Siemens aux réseaux industriels PROFIBUS et MPI.
C'est le pont matériel pratique entre le monde de l'ingénierie — où STEP 7, TIA Portal, SIMATIC PDM et STARTER s'exécutent sur des ordinateurs Windows — et l'infrastructure de bus de terrain de l'usine où les automates, les variateurs, les instruments et les régulateurs de processus communiquent via PROFIBUS DP et MPI.
PROFIBUS DP, le bus de terrain dominant dans les installations d'automatisation de processus et d'usine en Europe et dans le monde au cours des années 1990 et 2000, continue d'être le réseau de communication d'une énorme quantité d'équipements d'automatisation installés dans le monde entier.
Chaque automate Siemens S7-300, S7-400, S7-1500, module d'E/S distribuées, variateur DC SIMOREG et variateur SINAMICS configuré pour PROFIBUS utilise ce protocole.
Connecter un PC à ce réseau pour la programmation, la mise en service, le diagnostic ou la gestion des actifs nécessite du matériel comme le CP 5622 — une carte dont le faible encombrement et l'interface PCIe en font le choix naturel pour les stations de travail d'ingénierie modernes.
Le format physique PCIe X1 est l'élément clé de compatibilité matérielle.
Alors que les cartes CP 5611 et CP 5613 d'origine utilisaient des slots PCI conventionnels (qui ne sont plus présents sur la plupart des cartes mères de PC de bureau et stations de travail de génération actuelle), le slot PCIe X1 est standard sur pratiquement toutes les plateformes de PC de bureau et stations de travail fabriquées depuis le milieu des années 2000.
Le CP 5622 s'insère dans n'importe quel slot PCIe, quel que soit le nombre de voies — une carte X1 fonctionne correctement dans des slots mécaniques X1, X4, X8 ou X16 —, ce qui le rend compatible avec n'importe quel PC standard ou station de travail d'ingénierie sans nécessiter de sélection de slot spécifique.
| Paramètre | Valeur |
|---|---|
| Désignation du produit | CP 5622 |
| Interface | D-Sub 9 broches (PROFIBUS / MPI) |
| Débit de transfert | 9,6 kbit/s – 12 Mbit/s |
| Type de slot | PCIe X1 (compatible x4, x8, x16) |
| Protocole | PROFIBUS DP et MPI |
| Support OS | Windows 32 bits et 64 bits |
| Maître DP Classe 1 | Oui (cyclique, natif) |
| Maître DP Classe 2 | Oui (avec SOFTNET-PB DP) |
| Esclave DP | Oui (avec SOFTNET-PB DP Slave) |
| Communication S7 | Oui (avec SOFTNET-PB S7) |
| Communication ouverte FDL | Oui |
| Protection | IP20 |
| Température de fonctionnement | +5 à +55 °C |
| Dimensions (H×L×P) | 112×18×101 mm |
| Poids | 0,16 kg |
| Pays d'origine | Allemagne |
La valeur du CP 5622 réside dans la richesse des services de communication qu'il prend en charge lorsqu'il est combiné avec les progiciels Siemens SOFTNET appropriés. Comprendre quels services nécessitent quel logiciel permet de clarifier ce que le matériel seul fournit par rapport à ce qui nécessite des licences supplémentaires :
Communication PG/OP est fournie par le pilote de base de la carte sans licences logicielles supplémentaires. C'est le service de communication utilisé par STEP 7 (Classic), TIA Portal, DriveMonitor, STARTER et SIMATIC PDM pour accéder aux automates, aux variateurs et aux appareils de terrain intelligents pour la programmation, la paramétrage et la surveillance en direct.
Tout ingénieur disposant de STEP 7 ou TIA Portal installé, d'un CP 5622 dans son PC et d'un câble PROFIBUS connecté au réseau peut immédiatement lire et écrire des programmes d'automates, surveiller des tables de variables et accéder à des jeux de paramètres de variateurs.
Le maître PROFIBUS DP Classe 1 — échange de données cyclique avec des esclaves DP — est également pris en charge nativement.
C'est le mode de communication qu'une application d'exécution sur le PC utilise pour échanger des données de processus avec des esclaves PROFIBUS en temps réel, de manière identique à ce que fait un maître DP d'automate.
Les applications telles que les systèmes SCADA/IHM, les outils d'acquisition de données et les serveurs OPC peuvent utiliser ce mode pour lire en continu les valeurs de processus des capteurs, des instruments et des mots d'état des variateurs connectés en tant qu'esclaves PROFIBUS.
Le maître PROFIBUS DP Classe 2 — accès acyclique pour le diagnostic et le paramétrage pendant l'exécution — nécessite le progiciel SOFTNET-PB DP.
Ce mode permet des modifications de paramètres en ligne des instruments et des variateurs pendant qu'ils restent en fonctionnement cyclique normal, ce qui est le modèle de communication utilisé par SIMATIC PDM pour la gestion des appareils de terrain et par les outils de mise en service de variateurs qui ajustent les paramètres pendant le fonctionnement en direct.
La communication S7 (PUT/GET entre les contrôleurs S7 et le PC) nécessite SOFTNET-PB S7.Le fonctionnement en esclave DP — plaçant le CP 5622 dans un rôle d'esclave pour recevoir des données cycliques d'un maître PROFIBUS — nécessite SOFTNET-PB DP Slave.
L'installation physique nécessite d'ouvrir le châssis du PC et d'insérer le CP 5622 dans n'importe quel slot PCIe disponible.
Le support de profil bas de la carte s'adapte aux slots PCIe demi-hauteur standard ; un support pleine hauteur doit être confirmé pour les boîtiers de taille normale. Le connecteur PROFIBUS D-Sub à 9 broches sort du panneau arrière, où un câble PROFIBUS standard avec un connecteur mâle D-Sub à 9 broches se connecte.
Les résistances de terminaison PROFIBUS doivent être activées aux deux extrémités physiques du segment de câble PROFIBUS — le connecteur du CP 5622 fournit généralement la terminaison côté PC.
La compatibilité du système d'exploitation couvre les versions actuelles de Windows 64 bits ainsi que les environnements 32 bits hérités.
Siemens maintient une liste de compatibilité OS mise à jour sous l'ID d'entrée 22611503, qui doit être vérifiée pour la version spécifique de Windows utilisée avant l'installation, en particulier pour les versions plus récentes de Windows qui peuvent nécessiter des mises à jour de pilotes.
Plusieurs cartes CP 5622 peuvent être installées simultanément dans le même PC — pertinent pour les stations de travail d'ingénierie multi-réseaux servant de hubs de mise en service PROFIBUS sur des projets avec plusieurs segments PROFIBUS indépendants qui doivent être accessibles depuis le même ordinateur portable ou de bureau.
Q1 : Un logiciel supplémentaire est-il requis pour utiliser le CP 5622 avec STEP 7 ou TIA Portal pour la programmation d'automates ?
Pour la communication PG/OP de base — qui couvre toutes les tâches de programmation, de surveillance et de diagnostic en ligne de STEP 7 et TIA Portal —, aucun logiciel supplémentaire au-delà du package de pilotes de la carte et de STEP 7 / TIA Portal n'est requis.
Le pilote s'installe via Windows et rend la carte disponible en tant qu'interface PROFIBUS pour les outils d'ingénierie Siemens.
Les progiciels SOFTNET ne sont requis que pour les services de communication supplémentaires (runtime maître/esclave DP, communication S7 PUT/GET) utilisés par les applications d'exécution ou des outils de diagnostic spécifiques au-delà des fonctions logicielles d'ingénierie standard.
Q2 : La carte s'adapte aux slots PCIe X1, X4, X8 et X16. L'utilisation d'un slot plus grand offre-t-elle un avantage en termes de performances ?
Non. Les performances d'une carte PCIe sont déterminées par la conception de l'interface de la carte elle-même, et non par la largeur du slot dans lequel elle est installée.
Le CP 5622 utilise une interface PCIe X1, qui offre une bande passante suffisante pour PROFIBUS à toutes les vitesses de données jusqu'à 12 Mbit/s.
L'installer dans un slot X4 ou X16 utilise plus du slot physique que ce que la carte utilise réellement — c'est mécaniquement et électriquement compatible et cela n'affecte pas les performances dans un sens ou dans l'autre.
Q3 : Le CP 5622 peut-il être utilisé avec un ordinateur portable, ou uniquement avec des PC de bureau ?
Le CP 5622 nécessite un slot PCIe interne, qui est disponible dans les PC de bureau et les stations de travail, mais pas dans les ordinateurs portables standard (qui ont des interfaces PCIe Mini, M.2 ou Thunderbolt à la place).
Pour la connectivité PROFIBUS des ordinateurs portables, Siemens propose l'adaptateur CP 5711 (USB vers PROFIBUS) ou des périphériques d'interface externes qui se connectent via USB ou Thunderbolt.
Le CP 5622 est le choix approprié pour les stations de travail d'ingénierie fixes et les PC de mise en service de bureau installés de manière permanente dans les salles de contrôle ou les ateliers.
Q4 : Le CP 5622 prend-il en charge la communication MPI ainsi que PROFIBUS DP, et y a-t-il des restrictions ?
Oui. MPI (Multi-Point Interface) est l'interface de programmation et de communication propriétaire de Siemens utilisée nativement par les automates S7-300 et les anciens variateurs SIMOREG.
MPI fonctionne sur le même câble physique RS-485 que PROFIBUS et est sélectionné au niveau de la configuration logicielle plutôt que par du matériel différent.
Le connecteur D-Sub du CP 5622 gère les connexions PROFIBUS et MPI — le protocole est sélectionné dans la configuration de l'interface du logiciel SIMATIC.
Notez que MPI est limité à des débits de données plus faibles (jusqu'à 12 Mbit/s nominalement, mais généralement 187,5 kbit/s ou 1,5 Mbit/s en pratique) et à moins de nœuds que PROFIBUS DP, et son utilisation est principalement pour les connexions CPU S7-300 héritées et les communications de variateurs où PROFIBUS DP n'est pas configuré.
Q5 : Combien d'esclaves PROFIBUS le CP 5622 peut-il gérer simultanément en tant que maître DP ?
En tant que maître PROFIBUS DP, le CP 5622 prend en charge jusqu'à 125 nœuds esclaves adressables sur un segment PROFIBUS (le maximum défini par la norme PROFIBUS).
La taille réelle du réseau est limitée par la quantité totale de données cycliques d'entrée/sortie configurées, le débit de données et les exigences de temps de cycle de mise à jour de l'application connectée.
Dans une application typique de station de travail d'ingénierie — où le CP 5622 est utilisé pour la mise en service et le diagnostic plutôt que pour le contrôle de processus en temps réel —, le nombre d'esclaves actifs simultanément est déterminé par la portée du projet en cours plutôt que par une limite matérielle stricte.
