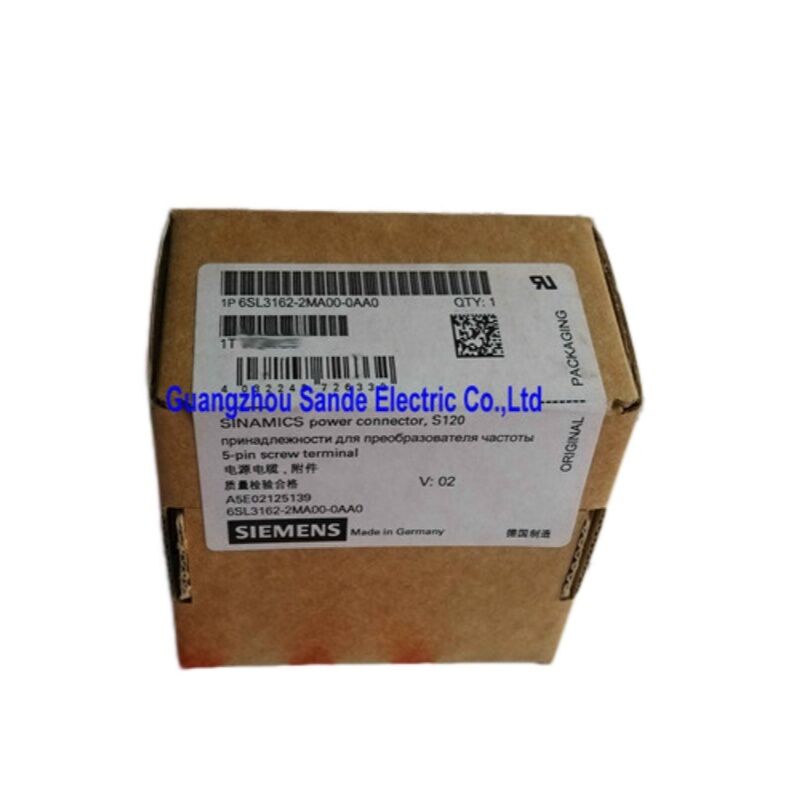

Le connecteur d'alimentation à entraînement servo SINAMICS S120 6SL3162-2MA00-0AA0

La connexion qui maintient votre moteur en marche

Dans un système de servo-entraînement, le connecteur d'alimentation est facile à négliger jusqu'au jour où il tombe en panne.spécialement conçu pour l'interface de liaison CC et d'alimentation du moteur sur les modules d'entraînement S120 de format livre et de châssisIl s'agit du point physique où la puissance contrôlée quitte l'entraînement et atteint le moteur et dont l'intégrité détermine directement si l'ensemble de l'axe fonctionne selon les spécifications ou génère des défauts.

Ce n'est pas un connecteur industriel générique équipé d'une étiquette Siemens. Le 6SL3162-2MA00-0AA0 est un composant conçu spécifiquement pour la plateforme S120, avec géométrie de contact,et des mécanismes de verrouillage qui correspondent exactement à l'interface mécanique et électrique de l'entraînement.

Ce qu'est réellement le 6SL3162-2MA00-0AA0

Le 6SL3162-2MA00-0AA0 appartient à la famille d'accessoires SINAMICS S120 spécifiquement l'ensemble de connecteurs d'alimentation utilisé sur le côté de sortie du moteur des modules d'alimentation S120 à un axe et à deux axes.Il fournit l'interface d'accouplement pour l'Ules bornes de phase du moteur V, W et, selon la configuration, les connexions de bus CC, with a robust spring-cage or screw-clamp contact system designed to maintain reliable low-resistance contact under the vibration and thermal cycling that are standard conditions inside a live control cabinet.

Siemens designed the S120 connector system with tool-assisted locking to prevent accidental disconnection during machine operation — a critical safety consideration when the connected load is a brushless servo motor under active torque control.

Spécifications techniques

• Numéro de la partie:Les pièces détachées ne doivent pas être utilisées pour la fabrication d'autres produits.
• Série de lecteurs compatibles:SINAMICS S120 taille de livre / châssis
• Fonction:Connecteur de sortie de puissance du moteur (terminals de phase U/V/W)
• Type de contact:Bloc de borne à vis/cage à ressort
• Rating de tension:Jusqu'à 690 V CA
• Classification actuelle:Par catégorie de module S120 (correspondant à la capacité de sortie d'entraînement)
• Section transversale du conducteur:Compatible avec les jauges standard du câble d'alimentation S120
• Mécanisme de verrouillage:Fermeture positive assistée par outil
• Matériau du boîtierLe produit doit être fabriqué à partir d'un matériau à base de fibres plastiques.
• Rating IP (apparié):IP20 dans l'installation standard de l'armoire
• Conformité:Composant reconnu CE, UL

Où ce connecteur est utilisé

Le SINAMICS S120 est l'une des plates-formes d'entraînement servo et vectoriel les plus largement utilisées dans l'automatisation industrielle à l'échelle mondiale.machines et appareils de traitement des matières plastiques, des plates-formes d'essai et une large gamme d'équipements de manutention de matériaux. The S120 booksize format — where multiple single or double-axis modules share a common DC bus on a mounting rail — is the standard architecture for multi-axis servo systems in mid-to-high-performance applications.

Dans cette architecture, le connecteur d'alimentation du moteur est retiré et reconnecté chaque fois qu'un module d'entraînement est entretenu, remplacé ou que le boîtier est reconfiguré.Au cours de la durée de vie d'une machine de production, ce connecteur peut être déconnecté et reconnecté des dizaines de fois. and housing stress from repeated handling are all real failure mechanisms — which is why having a genuine replacement connector available in the spare parts inventory is standard practice for any maintenance team running S120 systems.

Pourquoi la qualité des connecteurs est plus importante qu'il n'y paraît

Un connecteur d'alimentation défaillant sur un servo-entraînement ne s'annonce pas toujours avec un code de défaut propre.L'augmentation de la résistance de contact à un terminal de phase génère un chauffage asymétriqueCette chaleur accélère la rupture de l'isolation dans le câble adjacent..Au moment où la cause profonde est identifiée, la terminaison du câble peut aussi avoir besoin d'être remplacée.

L'utilisation d'un véritable 6SL3162-2MA00-0AA0 élimine ce risque à la source.les spécifications de couple et de couple sont toutes conformes aux propres tests de validation de Siemens pour l'interface S120Les connecteurs de tiers ayant des dimensions nominalement similaires peuvent s'adapter, mais la résistance au contact, la capacité nominale de courant et la force de rétention à long terme ne sont pas toujours équivalentes.et dans un lecteur qui peut être la commutation des centaines d'ampères, ces différences comptent.

Notes d'installation et de remplacement

Le remplacement du 6SL3162-2MA00-0AA0 est une procédure simple pour un technicien de conduite qualifié, mais il nécessite un strict respect de l'isolation de sécurité avant le début de tout travail.Le bus CC S120 conserve sa charge après le retrait de l'alimentation principale vérifier toujours que la tension du bus CC a été déchargée à un niveau sûr à l'aide d'un compteur calibré avant de toucher les bornes d'alimentation.

Lorsque les câbles de phase moteur sont terminés, suivez les spécifications du couple figurant sur l'étiquette du connecteur ou dans le manuel d'installation du matériel S120.Les bornes à couple faible sont une cause majeure de défauts de contact intermittents; les bornes surchargées de couple risquent de fissurer le boîtier ou de dépouiller l'insert de fil.L'isolation du câble à bande à la longueur précise indiquée pour le terminal .

Après la reconnexion, vérifier l'attribution de phase (séquence U-V-W) par rapport à la plaque d'immatriculation du moteur avant de réactiver le moteur.La transposition de phase sur un servo-moteur sous contrôle vectoriel entraîne un renversement immédiat du couple, qui dans un système chargé peut entraîner des dommages mécaniques.

Référence du module S120 compatible

Avant de commander, vérifiez toujours le manuel de matériel spécifique (HIM) du S120 pour votre variante d'entraînement.

Questions fréquemment posées

Q1: Avec quels entraînements et modules le 6SL3162-2MA00-0AA0 est-il compatible?

Le 6SL3162-2MA00-0AA0 est conçu pour la série SINAMICS S120, en particulier les modules de puissance de taille livre et de format châssis utilisés dans les servos multiaxes.Il sert de connecteur de sortie de puissance côté moteur couvrant le Ules bornes de phase V et W où l'entraînement se connecte au servo ou au moteur à induction.Compatibilité s'étend sur les modules à un et deux axes de taille de livre S120 ainsi que sur les modules d'alimentation au format PM340. Avant de commander, confirmez la compatibilité en consultant le manuel d'installation matérielle de votre module S120 spécifiqueet les références croisées prennent moins de deux minutesLes dimensions physiques du boîtier du connecteur et la disposition du terminal sont normalisées sur toute la gamme de modules compatibles.mais le courant nominal du câble d'accouplement doit correspondre au courant de sortie nominal de l'entraînement.

Q2: Puis-je utiliser un connecteur tiers ou générique à la place du 6SL3162-2MA00-0AA0?

Physiquement, certains connecteurs tiers avec une hauteur de broche et une géométrie de boîtier correspondantes seront installés dans l'interface S120.Le 6SL3162-2MA00-0AA0 est noté et validé pour le courant spécifiqueLes alternatives non-Siemens varient considérablement en termes de qualité du revêtement de contact, de force de rétention du ressort et de résistance à la température.Dans une application de servo où l'entraînement gère des cycles de charge dynamique accélérateur et décélérateur des moteurs à plusieurs reprises dans un changement le connecteur est soumis à une contrainte thermique continueLa résistance au contact, même de quelques milliohms supérieure à la spécification, génère une chaleur mesurable sur des milliers de cycles.l'utilisation d'un connecteur authentique vérifié est le choix le moins risqué et le moins coûteuxPour une plateforme d'essai non critique ou une application à faible charge, un connecteur terminal industriel de qualité d'un fabricant réputé peut être acceptable à titre de mesure temporaire.mais il devrait être traité comme exactement que.

Q3: Comment savoir si mon connecteur S120 a besoin d'être remplacé?

Les indicateurs les plus fiables d'une dégradation du connecteur de puissance du moteur sont la décoloration thermique sur ou à proximité du boîtier du connecteur,défauts d'entraînement intermittents liés à la phase qui disparaissent à la réinitialisation sans cause électrique claire, et tout signe d'arcage ou de carbonisation sur les contacts terminaux.utiliser un thermomètre infrarouge ou une caméra thermique sur les connexions d'alimentation du moteur pendant que l'entraînement est sous charge; une connexion dégradée montre une augmentation de température mesurable au-dessus des bornes voisines.inspecter le boîtier pour détecter les fissures causées par un couple excessif ou une contrainte mécaniqueToutes ces conditions justifient le remplacement du connecteur avant qu'un défaut ne se développe.

Q4: Ce connecteur est-il compatible avec la série SINAMICS S110, S150 ou G120?

Le 6SL3162-2MA00-0AA0 est spécifique à la plateforme S120.et les géométries du boîtier diffèrent entre les S110, les séries S120, S150 et G120. Attempting to fit an S120 connector to an S110 or G120 module will result in either a physical mismatch or — in the worst case — an incorrect fit that appears to seat but does not make reliable electrical contactVérifiez toujours la série complète de lecteurs et le type de module spécifique par rapport à la documentation matérielle de Siemens avant d'acheter des connecteurs de remplacement.Le préfixe 6SL3162 spécifique à la pièce S120 est l'identifiant principal confirmant que cette pièce appartient à la gamme d'accessoires S120..

Q5: Quelles mesures de sécurité sont obligatoires avant de remplacer le connecteur d'alimentation sur un lecteur S120?

L'isolement de sécurité sur un système S120 nécessite plus que de couper le disjoncteur principal.Les condensateurs de bus S120 DC conservent une charge stockée significative après que l'alimentation principale soit déconnectée. Sur un système S120 de taille complète, cela peut être plusieurs centaines de volts DCLa procédure obligatoire est d'isoler l'alimentation principale et d'appliquer le verrouillage conformément au protocole de sécurité du site.attendre le temps de décharge spécifié dans le manuel du matériel S120 pour votre variante de module (généralement de deux à cinq minutes minimum); vérifiez la tension du bus en courant continu à l'aide d'un compteur calibré CAT III ou CAT IV avant de toucher les bornes.En plus, s'assurer que le moteur est mécaniquement au repos et ne peut pas être entraîné par une charge ou une gravité extérieure avant de déconnecter les câbles de phase.Ce ne sont pas des précautions à abréger sous la pression du temps. La plateforme S120 fonctionne à des tensions mortelles au contact..

Les spécifications du produit sont sujettes à changement. Vérifiez toujours le manuel d'installation actuel du matériel Siemens SINAMICS S120 pour votre configuration de lecteur spécifique avant l'installation.
