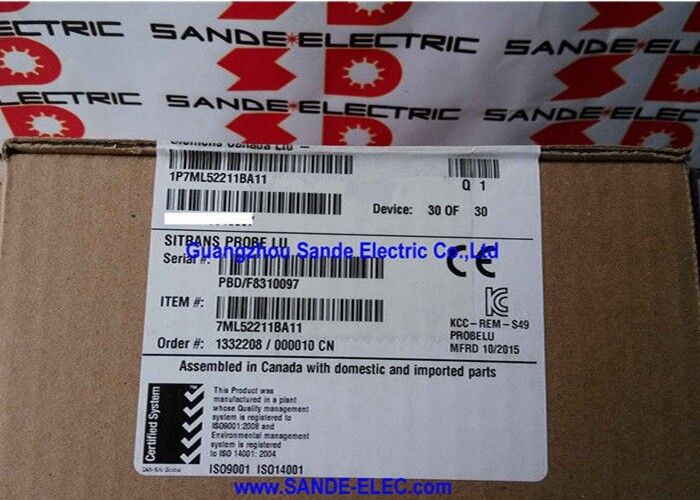

Siemens 7ML5221-1BA11 | Transmetteur de niveau ultrasonique SITRANS Probe LU — 6m PVDF, 2 fils alimenté par boucle, 4–20mA / HART, 2" NPT, boîtier PBT, FM / CSA / CE

Présentation

Le Siemens 7ML5221-1BA11 est le SITRANS Probe LU dans sa configuration copolymère PVDF de 6 mètres — un transmetteur de niveau ultrasonique compact, 2 fils alimenté par boucle, qui sert depuis des années les industries de l'eau, des eaux usées et du stockage de produits chimiques comme instrument pratique et facile à installer pour la surveillance continue du niveau sans contact.

La philosophie de conception fondamentale du Probe LU est la simplicité sans sacrifier l'intelligence de mesure : il fonctionne entièrement à partir du courant de boucle 4–20mA, ne nécessite aucun câble d'alimentation séparé, s'adapte à une buse NPT standard de 2" déjà courante sur la plupart des cuves industrielles, et se met en service via un écran local en langage clair avec une navigation intuitive dans les menus qui ne nécessite pas de consulter un manuel pour les tâches de configuration de base.

Le transducteur copolymère PVDF de cette variante le distingue de la version à transducteur ETFE. Le PVDF et l'ETFE offrent tous deux une excellente résistance à une large gamme de produits chimiques, mais l'inertie chimique et la résistance supérieures du PVDF aux acides forts, aux bases, aux halogènes et aux agents oxydants en font le choix spécifié lorsque l'environnement de processus comprend des milieux plus agressifs ou lorsque l'espace vapeur au-dessus du liquide est corrosif.

Les applications de stockage de produits chimiques — cuves à acide, récipients caustiques, cuves de rétention de solvants, puisards de processus chimiques — représentent le lieu naturel pour le Probe LU équipé de PVDF.

L'architecture 2 fils alimentée par boucle présente un avantage pratique que toute personne ayant câblé des instruments industriels appréciera : les deux mêmes conducteurs qui transportent le signal de mesure 4–20mA alimentent également l'électronique du transmetteur. L'exécution d'un câble d'alimentation 24V séparé vers le transmetteur n'est pas nécessaire.

Cela simplifie le câblage des panneaux, réduit les coûts de câblage sur les nouvelles installations et rend la mise à niveau de la mesure de niveau vers des boucles d'instruments analogiques 4–20mA existantes simple — le transmetteur remplace simplement tout appareil précédemment connecté à la boucle.

Spécifications clés

Sonic Intelligence — Traitement d'écho qui maintient la fiabilité de la mesure

Le moteur de traitement du signal du Probe LU est le Sonic Intelligence de Siemens, une suite d'algorithmes qui va bien au-delà de la simple mesure du temps de vol pour gérer les complexités des signaux d'écho dans les cuves industrielles réelles.

Un transmetteur ultrasonique envoie une impulsion vers la surface du liquide et mesure le temps nécessaire au retour de l'écho — simple en principe, mais en pratique, l'écho retourné entre en concurrence avec les réflexions des parois de la cuve, des structures internes, des tuyaux d'entrée et des ondes stationnaires créées par la turbulence.

Sans traitement intelligent, l'un de ces échos concurrents pourrait être confondu avec la surface du liquide.

Sonic Intelligence évalue la confiance de l'écho — en analysant la forme, la force et la cohérence des échos candidats pour identifier celui qui représente la véritable surface du liquide.

Combiné à l'Auto False Echo Suppression (AFES), qui cartographie et filtre les échos des obstructions fixes de la cuve enregistrées lors de la mise en service, le moteur de traitement maintient une mesure fiable même dans les cuves encombrées où les instruments plus simples auraient du mal.

Le capteur de température interne ajoute une autre couche d'intégrité de mesure. La vitesse du son dans l'air — le milieu à travers lequel l'impulsion ultrasonique voyage — change avec la température.

Un transmetteur qui suppose une vitesse de son fixe à 20°C accumulera une erreur à mesure que la température ambiante change.

Le capteur de température interne du Probe LU mesure en continu la température ambiante et corrige le calcul du temps de vol en conséquence, maintenant la précision de la mesure dans les spécifications sur la plage de température typique d'une installation industrielle.

Calcul de volume, débit et mesure de canal ouvert

Au-delà de la simple mesure de niveau, le Probe LU peut calculer directement le volume de la cuve — si la forme de la cuve (cylindre à fond plat, cylindre horizontal, conique, parabolique ou table de points d'arrêt personnalisée) est programmée, le transmetteur convertit le niveau mesuré en volume et émet un signal 4–20mA représentant le volume plutôt que le niveau.

Ceci est particulièrement précieux dans les applications de gestion des stocks où les opérateurs suivent la quantité de produit plutôt que la hauteur de remplissage.

Pour la mesure de débit dans les canaux ouverts (déversoirs, seuils), le Probe LU peut être installé au-dessus de la structure d'écoulement et programmé avec la formule de conversion niveau-débit appropriée (déversoir rectangulaire, déversoir en V, canal Parshall ou autres géométries standard).

Le transmetteur émet un signal de débit, transformant une simple mesure de niveau en un instrument de mesure de débit sans matériel ou calcul supplémentaire.

PVDF vs ETFE — Sélection du matériau du transducteur

Le copolymère PVDF et l'ETFE (éthylène tétrafluoroéthylène) sont des matériaux de la famille des fluoropolymères avec une large résistance chimique.

Le PVDF offre une résistance supérieure aux composés chlorés, aux acides concentrés, y compris l'acide fluorhydrique, et à de nombreux solvants organiques qui attaquent l'ETFE à des concentrations élevées.

Il a également une meilleure résistance aux UV, ce qui est important pour les installations extérieures où le transducteur est exposé à la lumière du soleil.

L'ETFE, bien que légèrement moins résistant chimiquement que le PVDF, gère une large gamme de produits chimiques de processus rencontrés dans la mesure de niveau à usage général, et est moins sujet à certains mécanismes de fatigue mécanique dans les applications acoustiques à haute fréquence.

Pour les environnements de vapeurs chimiques agressives, les concentrations d'acide élevées, ou les applications où le transducteur sera en contact fréquent avec le liquide de processus pendant les opérations de la cuve, le PVDF est la spécification conservatrice.

Pour les applications générales d'eau, d'eaux usées et de produits chimiques doux, l'ETFE est une alternative rentable.

FAQ

Q1 : Le Probe LU est alimenté par boucle 2 fils. Quelle est la tension d'alimentation de boucle requise et la plage de courant ?

La tension d'alimentation de boucle pour le SITRANS Probe LU est de 14,5 à 35V CC (pour les applications non dangereuses).

Le transmetteur tire son alimentation de fonctionnement de la boucle et fait varier le courant entre 4mA (représentant 0% de niveau) et 20mA (représentant 100% de niveau) pour signaler la mesure.

L'alimentation de boucle doit être capable de fournir au moins 20mA à la tension de fonctionnement minimale du transmetteur — 14,5V — tout en tenant compte de la chute de tension sur toute résistance série (résistance du câble, barrières, isolateurs) dans la boucle.

Les alimentations de boucle standard 24V CC avec une budgétisation appropriée de la résistance de boucle sont compatibles avec le Probe LU.

Q2 : Comment le Probe LU est-il programmé pour une cuve spécifique, et peut-il être fait sans communicateur HART ?

Oui — l'écran intégré et les boutons poussoirs du Probe LU donnent un accès complet au menu de configuration sans aucun outil externe.

La procédure de programmation suit une séquence guidée simple en langage anglais : l'opérateur définit la distance vide (face du capteur au fond de la cuve), la distance pleine (face du capteur au point de consigne de niveau haut), sélectionne les unités de mesure et programme éventuellement la forme de la cuve pour la sortie de volume.

L'écran confirme chaque entrée et fournit un retour d'information immédiat sur le niveau mesuré tout au long de la configuration.

Un communicateur HART ou un PC avec SIMATIC PDM peut accéder à des paramètres et diagnostics supplémentaires, mais la mise en service de base est entièrement autonome.

Q3 : Le Probe LU est en phase de sortie. Dois-je encore le spécifier, ou passer directement au successeur Probe LU240 ?

Pour les projets en cours où le Probe LU a déjà été spécifié et où le 7ML5221-1BA11 est encore disponible à la commande, il est pratique de finaliser la commande sur la spécification d'origine. Pour l'ingénierie de nouveaux projets, il est plus judicieux de spécifier le SITRANS Probe LU240 (série 7ML51) — c'est la plateforme actuelle avec une électronique mise à jour, un support logiciel continu et un cycle de vie de produit plus long.

La série LU240 est conçue comme un remplacement fonctionnel du Probe LU et couvre les mêmes applications de mesure de niveau de base avec des dimensions de montage physiques compatibles.

Confirmez le code de commande LU240 auprès de Siemens pour la configuration HART équivalente 6m PVDF 2" NPT.

Q4 : Le SITRANS Probe LU peut-il mesurer le niveau dans des cuves avec des surfaces de liquide turbulentes ou aérées ?

La turbulence et l'aération affectent toutes deux la mesure de niveau ultrasonique.

Les surfaces turbulentes diffusent l'impulsion ultrasonique et peuvent réduire la force de l'écho de retour. L'aération — bulles d'air dispersées dans le liquide — n'affecte pas significativement la mesure ultrasonique tant que la mesure est effectuée à l'interface liquide-air au-dessus de la zone aérée, ce que fait le Probe LU depuis le dessus.

Une agitation de surface très intense, des couvertures de mousse qui recouvrent entièrement la surface du liquide, ou des flux d'entrée extrêmement turbulents peuvent mettre à l'épreuve le traitement de l'écho.

Dans ces cas, l'évaluation de la confiance de l'écho et l'AFES de Sonic Intelligence aident à maintenir une lecture stable, mais si la turbulence est sévère, augmenter le réglage d'amortissement et activer un moyennage supplémentaire dans la configuration du transmetteur améliore la stabilité au détriment du temps de réponse.

Q5 : Quelle est la distance de masquage minimale sous le Probe LU, et comment affecte-t-elle la sélection du point de consigne de niveau haut ?

Le SITRANS Probe LU a une distance de masquage — la zone immédiatement sous la face du transducteur dans laquelle les échos ne peuvent pas être traités de manière fiable.

Pour le Probe LU de 6 mètres, la zone de masquage s'étend sur environ 0,25 m (10 pouces) sous la face du transducteur.

Toute surface de liquide dans cette zone ne peut pas être mesurée avec précision.

Lors du positionnement du transmetteur, le point de consigne d'alarme de niveau haut maximum doit être à au moins 0,25 m sous la face du transducteur, et le transmetteur doit être monté suffisamment haut pour que le niveau de remplissage maximum de la cuve se situe en dehors de la zone de masquage.

Pour les cuves très hautes, la zone de masquage contraint rarement l'installation ; pour les cuves peu profondes ou les puisards, elle devient un paramètre d'implantation important.
