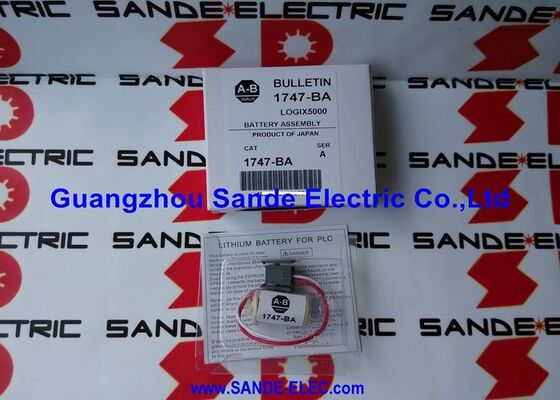

Allen-Bradley 1747-BA | Ensemble batterie au lithium SLC 500 — 3 V / 850 mAh / CR14250SE / Fils conducteurs / Rétention de mémoire RAM

La batterie qui maintient le programme en cas de coupure de courant

La 1747-BA est la batterie au lithium qui conserve le programme utilisateur dans la RAM des processeurs Allen-Bradley SLC série 500. Lorsque l'alimentation du panneau est coupée (intentionnellement lors d'un arrêt ou involontairement lors d'une panne de courant), la RAM du processeur perd sa tension d'alimentation. Sans batterie, le programme utilisateur stocké dans la RAM est perdu. Lorsque l'alimentation est rétablie, le processeur démarre avec une mémoire vide et ne peut pas faire fonctionner la machine.

Le 1747-BA évite ce scénario. La pile au lithium 3 V de la batterie fournit un courant de maintien à la RAM du processeur lorsque l'alimentation principale est absente. Cela maintient le contenu de la RAM intact : le programme, les valeurs du tableau de données et la configuration du processeur ne sont pas perturbés par la coupure de courant. Lorsque l’alimentation est rétablie, le processeur reprend exactement là où il s’était arrêté.

La cellule FDK CR14250SE est une cellule primaire au lithium demi-AA – 14 mm de diamètre et 25 mm de long. Cette chimie cellulaire offre une longue durée de conservation, une densité énergétique élevée et une tension stable dans des conditions de faible autodécharge qui la rendent adaptée aux applications de secours en veille. La teneur en lithium de 0,23 gramme place chaque batterie 1747-BA en dessous du seuil de 1 gramme qui déclenche certaines restrictions de transport aérien : jusqu'à deux batteries peuvent être expédiées ensemble conformément à la réglementation nationale américaine sans le niveau de supplément pour matières dangereuses le plus élevé.

Les fils se terminent par un connecteur qui correspond à la prise du port de connexion de la batterie du processeur SLC 500. Le remplacement s'effectue sans outil : débranchez l'ancienne batterie, branchez la nouvelle.

Spécifications clés

Durée de vie de la batterie : combien de temps avant qu'un remplacement soit nécessaire ?

La durée de vie de la batterie dans un automate dépend à la fois de la composition chimique de la batterie et de la quantité de travail effectuée par la batterie. Lorsque le SLC 500 est sous tension, la batterie n'est pas utilisée : le processeur tire sa RAM directement de l'alimentation principale, et non de la batterie. La batterie ne fournit du courant que lorsque l'automate est hors tension.

Conseils typiques sur la durée de vie de la batterie du 1747-BA dans les applications Allen-Bradley :

• SLC 5/01 :Environ 5 ans
• SLC 5/02, 5/03, 5/04, 5/05 :Environ 2 ans
• MicroLogix 1500 :Environ 2 ans

Ces chiffres supposent que l'automate est sous tension pendant une période de temps significative. Un automate éteint plus qu’il ne l’est épuisera la batterie plus rapidement. Lorsque la tension de la batterie tombe en dessous du seuil, le voyant de batterie ou l'indicateur de panne du processeur s'active, alertant le personnel de maintenance de remplacer la batterie avant que la perte du programme ne se produise.

FAQ

Q1 : Le retrait de la batterie 1747-BA entraîne-t-il la perte du programme du SLC 500 ?

Si le SLC 500 est allumé lorsque la batterie est retirée, la RAM conserve son programme tant que l'alimentation principale est présente — la batterie n'est nécessaire que lorsque l'alimentation principale est absente. Il est recommandé d'effectuer le remplacement de la batterie avec l'automate sous tension, si possible, afin de minimiser le temps sans sauvegarde. Si le processeur doit être éteint, remplacez rapidement la batterie. Certains modèles de processeurs permettent de sauvegarder le programme sur la mémoire Flash (EEPROM) comme méthode de conservation supplémentaire.

Q2 : Qu'est-ce qui déclenche l'avertissement du voyant de batterie sur le SLC 500 ?

Le processeur SLC 500 surveille la tension de la batterie. Lorsque la tension tombe en dessous d'un seuil indiquant que la batterie est presque épuisée, le processeur active son indicateur de batterie faible – généralement une LED sur la face avant du processeur ou un code d'erreur mineur dans l'état du processeur. Le seuil exact et le comportement d'avertissement varient légèrement entre les modèles de processeurs SLC 5/0x. Répondez rapidement à l'avertissement de batterie faible : la batterie peut avoir des semaines ou des mois de durée de vie restante, ou elle peut être proche de la fin de son service.

Q3 : La batterie 1747-BA est-elle la même que celle utilisée dans d'autres familles d'automates Allen-Bradley ?

Le 1747-BA est spécifique aux familles SLC 500 et MicroLogix 1500. D'autres familles d'automates Allen-Bradley utilisent des batteries différentes : le MicroLogix 1400 utilise le 1769-BA, les processeurs PLC-5 utilisent des références de batterie différentes et les systèmes CompactLogix/ControlLogix peuvent utiliser différentes méthodes de rétention. Confirmez le numéro de pièce exact de la batterie dans la documentation du processeur installé avant de commander.

Q4 : Pourquoi le 1747-BA nécessite-t-il un traitement pour l'expédition des matières dangereuses ?

Les batteries primaires au lithium sont classées comme matières dangereuses selon les réglementations de transport IATA, IMDG et DOT, car le lithium métallique est réactif et peut s'enflammer si la cellule est endommagée pendant le transport. La teneur en lithium de 0,23 g du 1747-BA est inférieure à plusieurs seuils réglementaires qui déclenchent les exigences d'expédition les plus restrictives, mais les batteries au lithium nécessitent toujours un étiquetage des matières dangereuses, un emballage et une notification au transporteur appropriés pour les expéditions aériennes dans de nombreuses juridictions.

Q5 : Quelle est la recommandation de stockage pour les batteries 1747-BA inutilisées ?

Conserver dans un environnement frais et sec à environ 20-25°C (68-77°F) avec 40-60 % d'humidité relative. Évitez la chaleur, la lumière directe du soleil et une humidité élevée. La durée de conservation de 10 ans suppose des conditions de stockage correctes. Les batteries correctement stockées conservent presque leur pleine capacité lors de l’installation. Ne pas stocker avec des objets métalliques qui pourraient combler les bornes.
