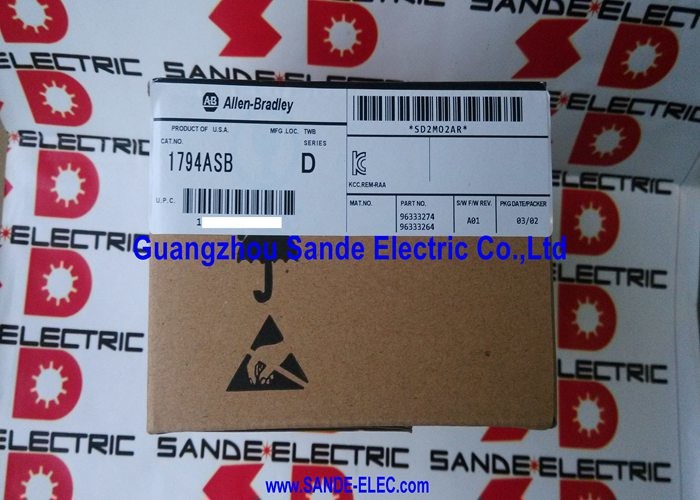

L'adaptateur d'entrée/sortie à distance Flex 1794ASB 1794ASB

1794-ASB FLEX I/O 1794 Module d'adaptateur I/O à distance 8 modules / 5 modes d'adressage 19,2 31,2 VDC 4,6 W FlexBus 0,17 kg

Adaptateur d'abord ️ Ce que fait le 1794-ASB

Chaque assemblage FLEX I/O commence par un module d'adaptateur. C'est l'interface de communication entre les modules d'I/O du FlexBus et le réseau du système de contrôle.les modules d'E/S n'ont pas de voie de communication avec un PLC.

Le 1794-ASB est la variante Remote I/O (RIO). Il connecte une banque de huit modules FLEX I/O à un réseau Remote I/O le réseau Serial I/O utilisé avec les systèmes de contrôle de série PLC-5 et SLC-500..L'adaptateur se transforme entre le FlexBus (le backplane local reliant les modules FLEX I/O) et le câble RIO, transportant des données I/O dans les deux sens à chaque cycle de mise à jour du scanner.

Pour les installations construites autour de contrôleurs PLC-5 ou SLC-500 plus anciens avec réseaux d'E/S à distance,l'adaptateur 1794-ASB permet à FLEX I/O de participer au même réseau que les racks fixes 1771 ou d'autres appareils connectés à RIO.

Principales spécifications

Cinq modes d'adressage pour s'adapter aux réseaux RIO existants

Les réseaux d'E/S à distance ont été construits autour de conventions d'adressage d'E/S spécifiques qui ont évolué au cours de la vie des plates-formes PLC-5 et SLC-500.Le 1794-ASB prend en charge les cinq modes d'adressage reconnus par ces contrôleurs.:

La norme:Le format classique d'adressage RIO. Chaque adresse de rack cartographie les données d'E/S en entrées et sorties d'images de 16 bits.

Compact:Une cartographie d'image plus compacte qui utilise l'espace d'adressage efficacement lorsque le nombre de modules d'E/S est faible.

Pour compléter:Une variation qui permet aux données d'entrée et de sortie de partager une adresse de rack dans un arrangement complémentaire.

Standard 32 et complémentaire 32Adressage étendu pour les formats d'image 32 bits utilisés dans les configurations PLC-5 de plus grande capacité.

Le mode d'adressage de l'adaptateur est réglé par des interrupteurs DIP ou des sélecteurs rotatifs sur le 1794-ASB.Il est essentiel de faire correspondre le réglage de l'adresse et du mode à l'original., ce qui peut entraîner des réponses incorrectes.

Scénarios d'application

Système PLC-5 avec gouttes d'E/S distribuées:Un contrôleur PLC-5 utilise un réseau d'E/S à distance pour atteindre des points d'E/S à plusieurs stations de machines.Chaque station dispose d'un adaptateur 1794-ASB terminant le câble RIO et jusqu'à huit modules FLEX I/O pour les connexions I/O localesLe scanner PLC-5 mape les E/S de chaque station dans sa table d'images E/S.

SLC-500 avec extension FLEX I/O:Un SLC-5/04 avec le module de scanner RIO 1747-SN étend l'E/S à une station distante via le 1794-ASB.Jusqu'à huit modules analogiques et numériques d'E/S FLEX à la station distante permettent à la SLC d'atteindre l'E/S au-delà du rack local.

Remplacement des stations existantes reliées au réseau RIO:Un 1794-ASB de remplacement, configuré à la même adresse et mode d'adressage que l'original,rétablit la communication de la station avec le scanner PLC sans reconfiguration du réseau.

Questions fréquentes

Q1: Quels sont les câbles et appareils réseau RIO auxquels le 1794-ASB se connecte?

Le 1794-ASB se connecte à un Belden 9463 ou à un câble bi-axial protégé équivalent utilisé pour les réseaux d'E/S à distance (tuyau bleu ou équivalent).Il communique avec n'importe quel scanner d'entrée/sortie à distance, SLC-5/02 et 5/03 avec RIO embarqué, SLC-5/04 et 5/05 via le scanner 1747-SN, ou des modules de scanner RIO autonomes. 115.2K ou 230.4K baud).

Q2: Comment l'adressage d'E/S est-il configuré sur l'ASB 1794?

L'adresse du rack et le mode d'adressage sont réglés via des interrupteurs rotatifs ou des jumpers sur le corps de l'adaptateur.ou 6 selon le complément du module), et le mode d'adressage (Standard, Compact, Complementary, Standard-32 ou Complementary-32) doivent tous correspondre aux paramètres configurés dans la configuration E/S du scanner PLC.Un réglage incorrect entraîne une défaillance de communication ou un désalignement des données d'E/S.

Q3: Le 1794-ASB peut-il être remplacé par un adaptateur EtherNet/IP 1794-AENT sur le même FlexBus?

Le connecteur FlexBus est physiquement compatible entre les adaptateurs FLEX I/O, mais un type d'adaptateur différent modifie entièrement l'interface réseau.Le remplacement du 1794-ASB (RIO) par un 1794-AENT (EtherNet/IP) nécessite que le PLC de contrôle prenne en charge le balayage EtherNet/IP I/O et nécessite une reconfiguration complète de l'E/S dans le programme PLC.Il ne s'agit pas d'un remplacement direct du plug-in, il s'agit d'une migration de réseau qui nécessite des travaux d'ingénierie.

Q4: Combien de modules d'E/S FLEX le 1794-ASB peut-il prendre en charge, et quels types?

Le 1794-ASB prend en charge jusqu'à 8 modules d'entrée/sortie FLEX sur son FlexBus. Les modules compatibles comprennent les entrées numériques de la série 1794, les sorties numériques, les sorties relais, les sorties analogiques,et modules analogiques combinésChaque module ajoute au nombre total d'E/S; la limite de huit modules est la contrainte matérielle.L'espace d'adresse disponible dans le mode d'adressage choisi peut limiter le nombre total de modules avant que la limite physique de huit modules ne soit atteinte..

Q5: Est-ce que le 1794-ASB est toujours en production?

Le 1794-ASB est un produit hérité aligné avec l'écosystème de contrôleurs PLC-5 et SLC-500 basé sur RIO, qui est lui-même à un stade avancé de son cycle de vie.L'adaptateur reste disponible via les canaux de pièces de rechange industrielles pour la maintenance des systèmes installésPour les nouvelles conceptions de systèmes, les adaptateurs FLEX I/O actuels avec interfaces EtherNet/IP (1794-AENT) ou ControlNet sont la direction actuelle de la plateforme.
