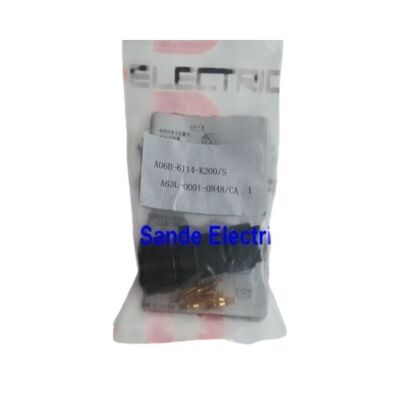

Connecteur côté encodeur FANUC A06B-6114-K200S / A63L-0001-0848CA

10 broches | Entrée droite | Fiche de retour moteur | Compatible avec les servomoteurs Alpha i Series

Le connecteur qui complète la boucle de rétroaction

Chaque système d'asservissement CNC FANUC dépend d'une chaîne de communication ininterrompue : du contrôleur CNC, à travers l'amplificateur d'asservissement, le long du câble de l'encodeur, et dans le codeur d'impulsions intégré du moteur. Cette chaîne n'est fiable qu'à la hauteur de sa connexion physique la plus faible. Le A06B-6114-K200S — également référencé sous le numéro de composant FANUC A63L-0001-0848CA — est le connecteur côté encodeur qui forme l'interface critique entre le câble de retour de l'encodeur et le servomoteur.

Ce sont les connecteurs qui finissent par être endommagés lors de la maintenance, corrodés après des années d'exposition au liquide de refroidissement, ou simplement usés par des cycles répétés d'assemblage de câbles. Avoir le remplacement correct à portée de main signifie qu'un défaut de rétroaction est résolu en quelques minutes, pas en quelques jours.

Présentation du produit

CA vs CB — Deux variantes, un objectif

La famille A63L-0001-0848 existe en deux configurations de sortie de câble. La variante CA (ce connecteur) fait sortir le câble droit le long de l'axe du corps du connecteur — le câble s'éloigne directement de la face d'extrémité du moteur. La variante CB sort à 90 degrés — le câble se courbe perpendiculairement à l'axe du connecteur.

Laquelle une machine nécessite dépend entièrement de l'espace disponible au port de l'encodeur du moteur. Dans les installations serrées où un câble passant axialement heurterait une structure adjacente, le style coudé (CB) est le choix pratique. Là où le routage axial du câble est propre et dégagé, le style CA droit est standard. Se tromper lors d'une réparation signifie que le câble est soumis à des contraintes mécaniques au niveau du corps du connecteur, ce qui accélère la dégradation du connecteur et du câble.

Ce que transporte ce connecteur

La configuration à 10 broches transporte tous les signaux requis pour le codeur d'impulsions (encodeur) monté sur les servomoteurs FANUC Alpha i series. Ceux-ci comprennent :

• Signaux de retour de position — les données d'impulsions haute résolution qui indiquent à l'amplificateur d'asservissement exactement où se trouve l'arbre du moteur à tout moment
• Lignes de sauvegarde par batterie — l'alimentation à faible courant qui préserve les données de position absolue dans la mémoire de l'encodeur lorsque l'alimentation principale est coupée (critique pour les moteurs à codeur d'impulsions absolus qui éliminent le besoin de retour de référence au démarrage)
• Lignes de communication série — pour le protocole d'interface d'encodeur série FANUC utilisé par le codeur d'impulsions Alpha i
• Connexions de blindage/masse — essentielles pour l'immunité au bruit, étant donné que ces lignes de signal passent à côté des câbles d'alimentation moteur à courant élevé dans le même conduit de câble

Chacun de ces 10 contacts doit être propre, complètement inséré et mécaniquement sécurisé. Une seule broche corrodée ou un contact repoussé peut produire des alarmes d'encodeur, un retour de position erratique, ou une perte d'axe complète — et la présentation du défaut est souvent intermittente, faisant d'un connecteur marginal l'un des défauts les plus difficiles à diagnostiquer.

Servomoteurs et systèmes compatibles

Le connecteur A06B-6114-K200S est conçu pour les connexions d'encodeur de servomoteurs AC FANUC Alpha i series, comme documenté dans les manuels de description des servomoteurs FANUC Beta series et Alpha i series. Les séries de moteurs compatibles documentées où ce style de connecteur apparaît comprennent :

• Servomoteurs FANUC Alpha i series (familles αiS et αiF)
• Servomoteurs FANUC Beta i series (βiS series — où les connexions des axes L et M sont spécifiées pour les amplificateurs A06B-6114-H304 et associés)
• Servomoteurs FANUC utilisés avec des modules d'amplificateur SVM de série αi (série A06B-6114)
• Servomoteurs de robot dans les contrôleurs de robot FANUC utilisant des systèmes d'asservissement standard basés sur FSSB

Le connecteur s'accouple avec l'ensemble de câble côté amplificateur correspondant via un mécanisme standard de boîtier métallique à verrouillage, offrant à la fois la continuité électrique et la rétention mécanique contre la déconnexion accidentelle.

Quand ce connecteur apparaît sur un ordre de travail

Dans un atelier d'usinage très fréquenté, ce connecteur apparaît généralement dans trois scénarios :

Remplacement planifié du câble. Les câbles d'encodeur ont des cycles de vie de flexion définis. Lors du remplacement d'un ensemble de câble d'encodeur vieillissant, le connecteur côté moteur est inclus — ou est remplacé séparément si le corps du câble est toujours utilisable mais que l'extrémité du connecteur a été endommagée.

Dommages mécaniques ou de collision. Une collision de machine qui tend le câble de l'encodeur peut endommager le corps du connecteur, repousser les broches dans le boîtier, ou casser le boîtier de verrouillage. Plutôt que de remplacer toute la longueur du câble, le remplacement du seul connecteur d'extrémité moteur et la re-terminaison sont souvent la solution la plus rapide et la moins chère.

Corrosion et contamination des contacts. Dans les environnements avec brouillard de liquide de refroidissement, le connecteur de l'encodeur est exposé à l'extrémité du moteur. Le boîtier métallique et un bon positionnement offrent une protection significative, mais au fil des années de service, la contamination des contacts peut entraîner une dégradation du signal. Le remplacement du connecteur restaure la qualité de contact d'origine.

Un mot sur les substituts et la qualité

Le protocole de signal d'encodeur FANUC est sensible. Le codeur d'impulsions émet des données série à haute fréquence, et toute augmentation de la résistance de contact, capacité ajoutée par un boîtier de connecteur mal blindé, ou décalage dimensionnel qui permet un jeu mécanique à l'interface de contact dégradera l'intégrité du signal. L'utilisation d'un substitut dimensionnellement compatible mais électriquement inférieur peut sembler fonctionner initialement, puis produire des alarmes d'encodeur intermittentes sous l'effet de la dilatation thermique, des vibrations, ou après quelques centaines de cycles de flexion.

Pour une machine de production, le coût d'un connecteur correctement spécifié est négligeable par rapport au coût d'une réparation répétée ou d'un arrêt imprévu de la broche.

Questions fréquemment posées

Q1 : Quelle est la différence entre le A06B-6114-K200S et le A06B-6114-K200E ?

La différence réside dans la direction de sortie du câble. Le suffixe S indique une sortie de câble droite (axiale) — le câble court parallèlement à l'axe du connecteur lorsqu'il quitte l'extrémité du moteur. Le suffixe E indique une configuration coudée (90 degrés) où le câble se courbe perpendiculairement. Le A63L-0001-0848CA correspond à la version droite. Choisissez en fonction de l'espace disponible au port de l'encodeur de votre moteur et du routage du câble de l'encodeur sur la machine.

Q2 : Le A06B-6114-K200S est-il le même connecteur utilisé sur tous les servomoteurs FANUC Alpha i ?

Cette famille de connecteurs couvre une large gamme de moteurs Alpha i et Beta i, mais FANUC utilise différentes spécifications de connecteurs selon les générations et les familles de moteurs. Vérifiez toujours la compatibilité avec la documentation de votre moteur spécifique ou le corps du connecteur existant sur le moteur avant de commander. Pour les moteurs des familles αiS et βiS associés à des modules d'amplificateur de la série 6114, le A06B-6114-K200S / A63L-0001-0848CA est le connecteur de retour côté moteur documenté.

Q3 : Ce connecteur peut-il être re-terminé sur le terrain, ou nécessite-t-il un remplacement complet de l'ensemble du câble ?

La re-terminaison est possible et constitue une pratique courante lors des réparations de câbles. Les broches sont soudées ou serties dans le boîtier du connecteur, et un technicien qualifié peut retirer le boîtier, préparer à nouveau les extrémités du câble et re-terminer. Cependant, la qualité de la terminaison — en particulier la continuité du blindage et la profondeur d'insertion des broches — est critique. Un connecteur mal re-terminé est souvent pire que le défaut d'origine. Pour les machines de production, l'utilisation d'un câble pré-assemblé ou d'un nouveau kit de connecteur est généralement plus fiable qu'une re-terminaison sur le terrain sous pression temporelle.

Q4 : Quels alarmes d'encodeur FANUC indiquent généralement un problème de connecteur plutôt qu'un défaut de codeur d'impulsions ?

Le schéma d'alarme le plus courant associé à un connecteur marginal est un SV0358 intermittent (encodeur déconnecté) ou une erreur de communication similaire qui disparaît au redémarrage ou lorsque le câble est physiquement manipulé. Une alarme d'encodeur qui apparaît de manière constante, sans aucun mouvement de câble, est plus susceptible d'indiquer une défaillance du codeur d'impulsions ou un problème de batterie. Si l'alarme est reproductible en pliant le câble près du connecteur moteur, le connecteur ou l'extrémité du câble est la première chose à inspecter et à remplacer.

Q5 : Quelle est la relation entre les numéros de pièce A06B-6114-K200S et A63L-0001-0848CA ?

Les deux numéros font référence au même connecteur physique. Le A06B-6114-K200S est le numéro de commande au niveau du système FANUC utilisé dans les catalogues d'amplificateurs et d'accessoires de câbles — il regroupe le connecteur avec son contexte en tant que pièce de rechange approuvée. Le A63L-0001-0848CA est le numéro de pièce FANUC au niveau du composant pour le connecteur lui-même, qui fait référence à la désignation de la série de connecteurs JAE sous-jacente (JN2DS10SL2-R). Lors de l'approvisionnement auprès des fournisseurs de pièces de rechange FANUC, l'un ou l'autre numéro identifiera la pièce correcte, mais confirmez toujours que le suffixe CA (droit) par rapport à CB (coudé) correspond à votre exigence d'installation.
