FANUC A44L-0001-0165#150A | Capteur de courant (bobine) — 150 A / Détecteur de courant pour servomoteurs et amplificateurs de broche

Courant moteur — mesuré ici, contrôlé partout

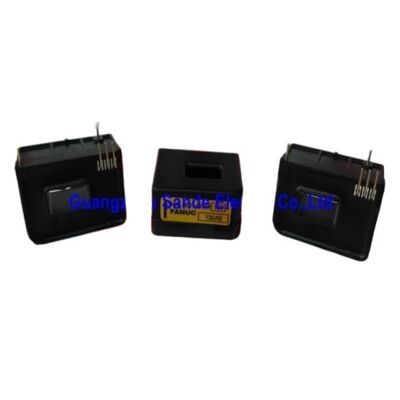

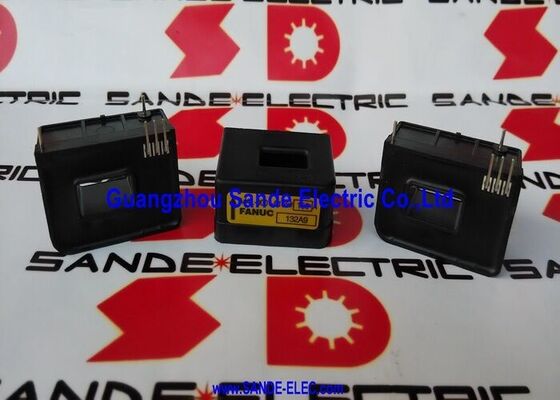

L'A44L-0001-0165#150A est le capteur de courant 150A de FANUC — le détecteur de type bobine qui mesure le courant réel de phase du moteur circulant dans un servo ou un amplificateur de broche FANUC. Le suffixe #150A spécifie le courant nominal : ce capteur est conçu pour mesurer avec précision des courants jusqu'à 150A RMS, ce qui correspond à la plage de courant des classes spécifiques d'amplificateurs de servo ou de broche qui nécessitent ce capteur.

Dans un système de servomoteur ou de variateur de broche FANUC, le contrôle du courant en boucle fermée du variateur dépend d'une mesure précise en temps réel du courant du moteur. Le capteur de courant se trouve dans le circuit d'alimentation : les câbles de phase du moteur traversent le noyau toroïdal du capteur et le capteur émet un signal proportionnel au circuit de retour de courant du variateur. Ce signal indique à l'amplificateur exactement la quantité de courant qui circule vers le moteur à chaque instant. L'algorithme de servocommande utilise cette mesure pour réguler le couple avec la précision requise pour le mouvement des axes CNC et le contrôle de la vitesse de broche.

Si le capteur de courant tombe en panne ou lit incorrectement, l'amplificateur ne peut pas fermer correctement sa boucle de contrôle de courant. Le résultat est généralement une alarme de surintensité : soit le variateur se déclenche sur une lecture de courant parasite qui apparaît comme une surintensité, soit le courant réel devient non régulé et constitue une véritable surintensité. Le mode de défaillance dépend si le capteur lit zéro (panne de circuit ouvert) ou une valeur erratique.

Spécifications clés

Sélection de la valeur nominale de courant correcte

Le suffixe #150A n'est pas arbitraire : le courant nominal doit correspondre au module amplificateur spécifique desservi par le capteur. Chaque modèle de servomoteur et d'amplificateur de broche FANUC a une intensité nominale définie, et le capteur de courant doit être spécifié pour cette intensité nominale. Un capteur dont la valeur nominale est inférieure au courant de sortie de crête de l'amplificateur peut être saturé ou endommagé. Un capteur dont la valeur nominale est nettement supérieure au courant réel fournit proportionnellement moins de résolution de signal.

Les valeurs nominales disponibles dans la famille A44L-0001-0165 couvrent : 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A et 600A. Confirmez la valeur nominale requise dans le manuel de maintenance de l'amplificateur FANUC ou sur l'étiquette apposée sur le capteur installé avant de commander un remplacement.

FAQ

Q1 : Comment diagnostique-t-on une défaillance d'un capteur de courant dans un système de variateur FANUC ?

Un capteur de courant défaillant produit généralement une alarme de surintensité qui apparaît immédiatement à la mise sous tension du variateur — avant qu'un courant important puisse réellement circuler — ou produit un axe/broche qui fonctionne de manière erratique et ne peut pas maintenir la vitesse. Inspectez physiquement le capteur pour déceler des fissures, des marques de brûlure ou des dommages mécaniques. Remplacez-le par un capteur en bon état ayant le même courant nominal que celui du test définitif. Si l'alarme de surintensité disparaît avec le capteur de remplacement, l'original est en panne.

Q2 : Le A44L-0001-0165#150A peut-il être remplacé par un capteur d'un courant nominal différent ?

Non. Le courant nominal doit correspondre aux spécifications de l'amplificateur. Un capteur de 200 A dans une position d'amplificateur de 150 A fonctionnerait à un niveau de signal réduit et pourrait ne pas fournir une résolution de retour adéquate. Un capteur de 100 A dans une position d'amplificateur de 150 A saturerait au courant de crête de l'amplificateur. Utilisez toujours le courant nominal exact spécifié pour l’amplificateur installé.

Q3 : Le A44L-0001-0165 est-il un capteur à effet Hall ou un transformateur de courant ?

L'A44L-0001-0165 est décrit comme un détecteur de courant de type bobine — un format de transformateur de courant. Le câble de phase du moteur traverse le noyau toroïdal et le capteur émet un signal proportionnel par induction. Les capteurs de courant à effet Hall décrivent généralement leur sortie comme un signal précis en courant continu (capable de mesurer les courants continu et alternatif), tandis que les détecteurs basés sur transformateur mesurent le courant du moteur à courant alternatif, ce qui est approprié pour le courant de phase du moteur à courant alternatif dans les servomoteurs et les amplificateurs de broche FANUC.

Q4 : Existe-t-il des différences de compatibilité entre la série A44L-0001-0165 et les autres séries de capteurs de courant FANUC ?

Oui. FANUC utilise plusieurs séries de capteurs de courant à travers ses générations de variateurs. L'A44L-0001-0165 est la série de capteurs pour sa famille d'amplificateurs spécifique — d'autres séries de capteurs (différents numéros A44L) peuvent être physiquement similaires mais avoir des caractéristiques de sortie ou des dispositions de montage différentes. Confirmez le numéro de pièce complet du capteur installé avant de commander un remplacement.

Q5 : D'où provient l'A44L-0001-0165#150A ?

Via le marché secondaire des composants d'entraînement FANUC : revendeurs de pièces d'amplificateurs FANUC, spécialistes de la réparation et fournisseurs excédentaires testés. La série A44L-0001-0165 en plusieurs courants nominaux est un article de remplacement standard sur le marché secondaire des servomoteurs et des entraînements de broche FANUC. Spécifiez le suffixe #150A – la valeur nominale actuelle détermine la sélection.
