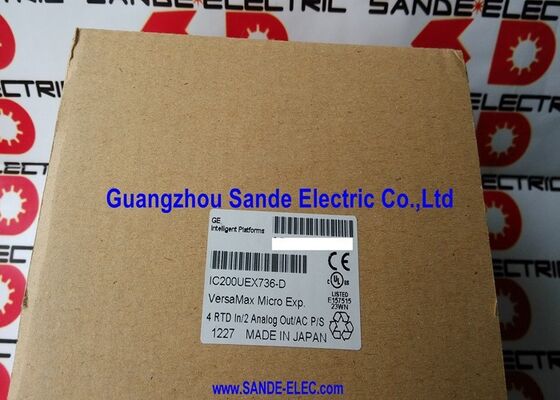

Plateformes intelligentes IC200UEX736-D IC200UEX736D IC2OOUEX736-D

GE Fanuc IC200UEX736-D ∙ VersaMax Micro RTD Expansion Module Pt100 / -100 à +600 ° C / 2/3-fil / 2 sorties analogiques / Révision D

RDT et extension de la sortie analogique en un seul micro-module VersaMax

L'IC200UEX736-D est le module d'expansion RTD pour la plateforme VersaMax Micro PLC, providing Pt100 resistance temperature detector (RTD) measurement capability alongside two analogue outputs — all in the compact snap-on expansion module format that characterises the VersaMax Micro range.

Les capteurs RTD Pt100 sont la norme en matière de mesure de la température des processus industriels, trouvés dans tous les secteurs, de la transformation alimentaire aux usines chimiques en passant par les systèmes de climatisation.La désignation Pt100 signifie que le capteur a une résistance nominale de 100 ohms à 0 °C.L'IC200UEX736-D lit ce changement de résistance et le convertit en une valeur de température accessible dans le programme VersaMax Micro PLC.

La plage de température couverte entre -100°C et +600°C couvre la plupart des exigences de mesure standard de la température des procédés industriels.surveillance des processus cryogéniquesLes applications à haute température telles que la surveillance des fours, les procédés de traitement thermique, les systèmes de chauffage et de refroidissement sont couverts à l'extrémité inférieure.et les températures du système de vapeur sont couvertes vers l'extrémité supérieure de la plage.

La section à deux sorties fournit des sorties analogiques de tension et de courant.ou tout autre dispositif de processus à entrée de tensionLes sorties de courant (généralement 4 20 mA) servent les dispositifs de boucle de courant industriel standard ∙ vannes proportionnelles, entraînements à vitesse variable,et émetteurs de processus où l'immunité de la boucle de courant à l'erreur de résistance du câble assure une transmission fiable du signal sur de plus longues distances de câblage.

Principales spécifications

RTD câblage 2 fils contre 3 fils

L'IC200UEX736-D prend en charge les connexions RTD Pt100 à deux fils et à trois fils:

2 fils:La résistance du câble s'ajoute directement à la résistance du capteur mesurée, introduisant une erreur de lecture de température proportionnelle à la longueur et à la résistance du câble.Convient pour les lignes courtes de câbles où les exigences de précision de mesure permettent cette erreur.

3 fils:Un troisième fil permet au module de mesurer et de compenser la résistance du câble.et le module soustrait cela de la mesure de résistance totaleCela réduit considérablement l'erreur de résistance du câble, ce qui rend le câble à trois fils adapté à des lignes de câble plus longues où le câble à deux fils introduirait un décalage de température inacceptable.

Questions fréquentes

Q1: Combien de modules IC200UEX736-D peuvent être connectés à un micro PLC VersaMax?

La plateforme VersaMax Micro prend en charge un maximum de 4 modules d'expansion au total.,Planifier la configuration d'expansion dans cette limite avant de spécifier plusieurs types de module d'expansion.

Q2: Quelle est la précision Pt100 fournie par l'IC200UEX736-D?

La précision de mesure Pt100 RTD dépend en pratique de la résolution ADC du module, de la classe RTD (classe DIN A ou B) et de la qualité du câble.L'option de câblage à 3 fils élimine l'erreur de résistance du câble; 2 fils ajoutent une erreur de résistance au câble proportionnelle à la longueur du câble.

Q3: L'IC200UEX736-D peut-il mesurer les RTD Pt1000 ou Ni100, ou seulement Pt100?

L'IC200UEX736-D est spécifié pour les capteurs RTD Pt100. Les RTD Pt1000 et Ni100 ont des caractéristiques de résistance différentes et ne sont pas compatibles avec un module calibré pour Pt100.Pour Pt1000 ou autres types de DTE, vérifier si la plateforme VersaMax Micro offre un module d'expansion alternatif prenant en charge le type de capteur requis.

Q4: Quel câble de raccordement est nécessaire pour raccorder l'IC200UEX736-D au PLC Micro VersaMax?

Les modules d'expansion VersaMax Micro se connectent à l'unité PLC de base via un court câble d'expansion fourni avec le module (généralement IC200CBL501 ou équivalent).Le câble relie le module d'expansion au dernier module de la chaîne d'expansion ou directement au port d'expansion du PLC de baseConfirmez le numéro de pièce du câble à partir de la documentation du module.

Q5: D'où provient l'IC200UEX736-D?

Par l'intermédiaire de la division Automation Solutions d'Emerson (anciennement GE Fanuc) et par l'intermédiaire du marché de l'après-vente VersaMax Micro, les distributeurs d'automatisation industrielle et les fournisseurs en excédent testés.La révision -D identifie la génération de matériel; confirmer la révision D spécifiquement à partir du module installé si une correspondance de révision est requise pour un remplacement d'installation certifié.
