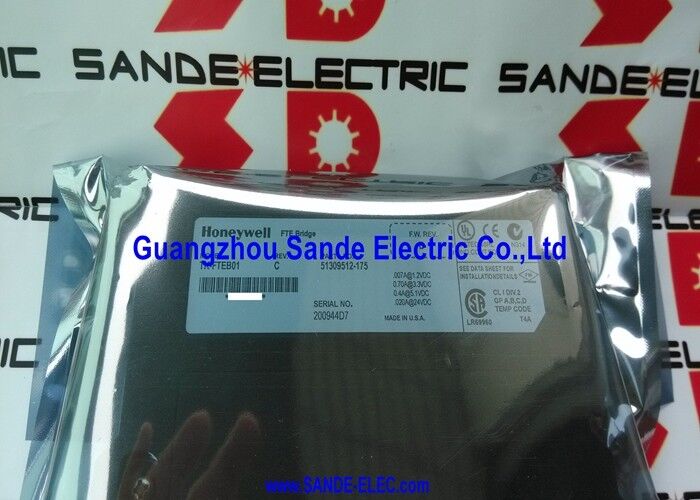

Honeywell TK-FTEB01 | Module de pont Ethernet tolérant aux pannes — 51309512-175 / 100 Mbps / Experion PKS / Classe I Div 2

FTE — Ethernet tolérant aux pannes pour les réseaux de contrôle de processus

Le TK-FTEB01 est le module de pont Ethernet tolérant aux pannes pour la plate-forme de contrôle distribuée Experion PKS (Process Knowledge System) de Honeywell. FTE — Fault Tolerant Ethernet — est l'implémentation exclusive d'Ethernet de Honeywell pour le contrôle des processus, conçue pour les exigences de disponibilité continue des installations industrielles où une panne de réseau entraîne une interruption des processus.

Dans l'architecture Experion, le TK-FTEB01 fait office de pont Ethernet entre le châssis d'E/S Experion LS et l'épine dorsale du réseau FTE. Il connecte les modules d'E/S du châssis au réseau de contrôle Experion à l'échelle de l'usine, transportant les données d'E/S entre les appareils de terrain et les contrôleurs C200/C300. La topologie FTE avec modules de pont prend en charge les chemins réseau redondants : une défaillance d'un seul câble ou d'un commutateur n'isole pas le châssis d'E/S du contrôleur.

Le format de châssis double largeur occupe deux emplacements adjacents dans le châssis d'E/S Experion LS. L'index de périphérique FTE (réglable de 0 à 9 ou de 00 à 90) attribue à chaque module de pont son adresse réseau, permettant au système Experion d'identifier et de communiquer avec chaque châssis indépendamment sur le réseau FTE.

Spécifications clés

Certification Classe I Division 2

Le TK-FTEB01 est homologué Classe I Division 2 Groupe A, B, C, D avec code de température T4. Ceci certifie le module pour une installation dans des endroits où des gaz ou des vapeurs inflammables peuvent être présents dans des conditions anormales : raffineries, usines chimiques, plates-formes offshore et zones classées similaires où le système de contrôle Experion s'étend dans les zones dangereuses. Le code de température T4 limite la température de surface du module à 135°C maximum, dans les limites de la température d'auto-inflammation des groupes de gaz concernés.

FAQ

Q1 : Qu'est-ce que l'Ethernet à tolérance de pannes (FTE) et en quoi diffère-t-il de l'Ethernet standard ?

FTE est l'implémentation Ethernet déterministe et redondante de Honeywell pour le contrôle des processus. Contrairement à l'Ethernet de bureau standard, FTE est conçu pour la fourniture de données d'E/S en temps réel avec une synchronisation prévisible, des chemins réseau redondants et un basculement automatique. Le TK-FTEB01 fournit l'interface physique et réseau pour connecter le châssis d'E/S Experion LS à ce réseau FTE.

Q2 : Combien de modules TK-FTEB01 un système Experion PKS peut-il prendre en charge ?

Chaque châssis d'E/S dans une configuration Experion LS utilise un TK-FTEB01. L'index des appareils FTE (0 à 9 ou 00 à 90 selon la configuration du réseau) identifie chaque pont sur le réseau FTE. Le nombre maximum de périphériques FTE sur un segment de réseau dépend de la configuration du système Experion PKS et des paramètres de conception du réseau indiqués dans la documentation Experion.

Q3 : Le TK-FTEB01 est abandonné. Comment trouve-t-on un remplacement ?

Via le marché secondaire Honeywell Experion PKS : revendeurs de composants DCS, fournisseurs de surplus testés et prestataires de services agréés Honeywell. Le numéro de pièce alternatif 51309512-175 apparaît systématiquement sur les étiquettes des modules et peut être utilisé pour localiser le stock. Le module équivalent ou successeur actuel de Honeywell pour cette fonction doit être confirmé auprès du support technique Honeywell pour les nouvelles versions de système.

Q4 : Que détermine l'indice d'appareil FTE sur le TK-FTEB01 ?

L'index des appareils FTE attribue l'adresse réseau du module pont sur le réseau FTE. Chaque TK-FTEB01 du système doit avoir une valeur d'index unique. L'outil de configuration Experion PKS utilise cet index pour identifier et communiquer avec chaque châssis d'E/S. L'index est défini sur le module à l'aide d'un commutateur matériel ou d'un cavalier : confirmez le paramètre correct par rapport à la topologie réseau du système Experion avant l'installation.

Q5 : Le remplacement d'un TK-FTEB01 nécessite-t-il de modifier la configuration du système Experion ?

Si le module de remplacement est défini sur le même index de périphérique FTE que l'original et que la topologie du réseau FTE reste inchangée, le système Experion reconnaît le remplacement comme le même module de pont. La configuration du châssis d'E/S et les affectations des modules sont conservées au niveau du contrôleur et ne sont pas affectées par le remplacement du module pont.
