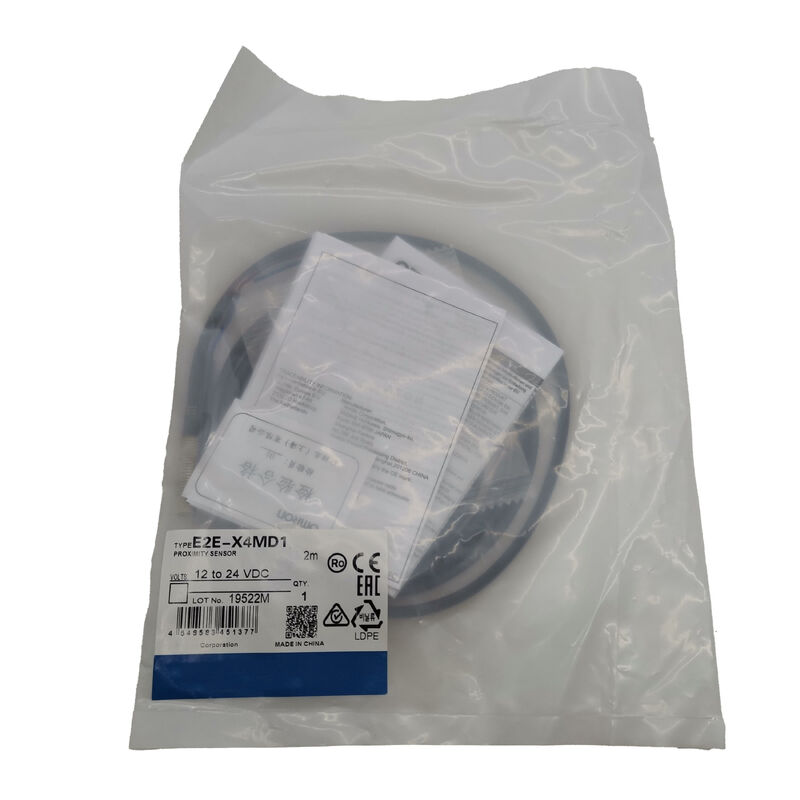

Omron E2E-X4MD1 | Capteur de proximité inductif — M8 non blindé, 4mm NO, 2 fils CC, 10–30VCC, 1kHz, double LED, acier inoxydable, IP67, câble de 2m

Présentation

Le Omron E2E-X4MD1 est un capteur de proximité inductif M8 non blindé offrant une distance de détection de 4 mm avec une sortie normalement ouverte à 2 fils CC.

Dans la matrice de capteurs E2E d'Omron, la désignation "MD" identifie la variante M8 à moyenne portée non blindée (non affleurante) — le modèle où la capacité de détection du corps M8 est maximisée en éliminant la bague de blindage interne, étendant le champ électromagnétique latéralement ainsi qu'en avant, et atteignant une plage de détection de 4 mm à partir d'un boîtier où une construction blindée ne donne que 2 mm.

Le compromis est la contrainte d'installation : sans blindage interne, le champ s'étendant latéralement du capteur est absorbé par le métal environnant si la face du capteur est affleurante avec un support métallique.

L'installation non blindée nécessite une zone sans métal autour de la face de détection — le capteur doit dépasser de son trou de montage, la surface métallique environnante se situant derrière la pointe active du capteur à une distance de dégagement spécifiée.

C'est une exigence d'installation gérable dans la plupart des applications ; lorsqu'une plus longue portée de détection dans le corps compact M8 est plus importante que la capacité de montage affleurant dans le métal, l'E2E-X4MD1 est le choix correct.

Le boîtier en acier inoxydable (SUS303) et la surface de détection en PBT résistant à l'huile distinguent l'E2E-X4MD1 des capteurs de proximité standard qui utilisent des boîtiers en laiton ou en zinc — des matériaux plus vulnérables aux liquides de refroidissement alcalins et aux fluides de coupe chlorés présents dans les environnements de machines-outils.

Le boîtier et la surface de détection conservent leur précision dimensionnelle et leur intégrité chimique en cas d'exposition prolongée aux fluides.

Spécifications clés

Construction non blindée — 4 mm à partir d'un corps M8

La relation entre le blindage et la portée de détection est directe dans la conception des capteurs inductifs : le blindage interne confine le champ électromagnétique oscillant dans un cône projeté vers l'avant, protégeant les installations affleurantes de l'absorption par le métal mais réduisant intrinsèquement l'intensité du champ et donc la portée de détection.

La suppression du blindage permet au champ de s'étendre dans toutes les directions à partir de la bobine, produisant un volume de détection plus grand et une portée plus longue au prix de l'extension latérale du champ.

À la taille de corps M8, l'E2E blindé atteint 2 mm ; l'E2E-X4MD1 non blindé atteint 4 mm à partir du même diamètre de corps.

Ce gain de 2 mm — une amélioration de 100 % de la distance de détection — est significatif dans les applications où le trajet d'approche de la cible est contraint par la géométrie de la machine et ne peut pas s'approcher à moins de 4 mm de la face du capteur, ou lorsque la cible est plus petite que la plaque de test standard et que la distance de détection supplémentaire compense partiellement la surface de cible réduite.

La distance différentielle maximale de 15 % (contre 10 % pour les modèles blindés) reflète la caractéristique de commutation intrinsèquement plus douce des capteurs non blindés.

Le point de commutation varie sur une zone légèrement plus grande lorsque la cible approche et s'éloigne de différentes directions — ce n'est pas un problème pour la détection de position dans les trajectoires de déplacement contrôlées, mais il convient de le noter pour les exigences de répétabilité de position de haute précision.

Double LED + délai de sortie de diagnostic

Comme les autres modèles E2E avec la conception à double indicateur, l'E2E-X4MD1 est équipé d'une LED de sortie rouge et d'une LED de plage de réglage verte. La LED rouge confirme chaque événement de détection instantanément ; la LED verte confirme que le capteur fonctionne dans sa plage de réglage fiable de 0 à 3,2 mm, fournissant une vérification continue de l'état de l'installation pendant la production.

Le délai de sortie de diagnostic de 0,3 à 1 seconde est une caractéristique spécifique de ce modèle : dans les configurations d'autodiagnostic, le capteur surveille son propre état de fonctionnement et génère un signal de sortie retardé lorsqu'une condition de diagnostic (telle qu'une opération proche de la limite de la plage de détection ou une anomalie détectée) est identifiée.

Dans les applications standard de détection de position, ce délai fait partie de la fonction de diagnostic du capteur plutôt que de la sortie de commutation principale — vérifiez la configuration de câblage spécifique par rapport à la documentation du circuit de sortie du capteur lors de l'intégration de la surveillance de la sortie de diagnostic dans le système de contrôle.

Tension résiduelle et compatibilité de charge

La tension résiduelle de 3V max s'applique au circuit de sortie lorsque le capteur conduit — avec un câble de 2m à charge nominale. Dans un système d'alimentation de 24V CC, une tension résiduelle de 3V signifie que la charge voit environ 21V lorsque la sortie du capteur est activée. Pour les cartes d'entrée PLC standard avec une tension ON minimale de 11V, cela est bien dans les spécifications.

Pour les dispositifs de charge avec des tensions ON minimales plus élevées (certaines anciennes bobines de relais ou voyants conçus pour un fonctionnement à 24V), vérifiez que 21V à la borne de charge est suffisant pour activer le dispositif de manière fiable dans toutes les conditions, y compris la tolérance de tension d'alimentation basse.

FAQ

Q1 : Quelle est la "zone sans métal" requise pour l'installation non blindée de l'E2E-X4MD1 ?

Omron spécifie la zone sans métal de montage dans la documentation d'installation de la série E2E en fonction du diamètre du corps du capteur. Pour les capteurs M8 non blindés, le trou du support métallique doit être chanfreiné ou fraisé de manière à ce qu'aucun matériau métallique n'existe à environ 1 fois le diamètre du corps du capteur (8 mm) du périmètre de la face de détection.

La pointe du capteur doit dépasser du trou de montage d'une distance spécifiée. Ces dimensions sont fournies dans les schémas d'installation d'Omron et varient légèrement selon la taille du corps et la distance de détection — vérifiez toujours par rapport aux données du catalogue E2E pour les modèles M8 non blindés.

Q2 : L'objet de détection standard est du fer de 20 × 20 × 1 mm — plus grand que la cible de 12 × 12 mm du capteur M12. Pourquoi ?

La zone cible standard plus grande compense le champ de détection plus large et moins focalisé d'un capteur non blindé. Les capteurs inductifs non blindés projettent un champ électromagnétique plus large que les types blindés, nécessitant une zone cible plus grande pour renvoyer suffisamment de flux au récepteur pour une commutation fiable.

La plaque de test de 20 × 20 mm garantit que la caractérisation de la détection reflète la couverture du champ sur toute la géométrie du champ non blindé. Dans les applications où la cible réelle est plus petite que 20 × 20 mm, mesurez la distance de commutation réelle avec la cible réelle — la portée effective peut être plus courte en fonction de la zone cible.

Q3 : L'E2E-X4MD1 peut-il détecter des métaux non ferreux comme l'aluminium ou le cuivre ?

Oui, mais à des distances de détection effectives plus courtes. Les métaux non ferreux ont des facteurs de correction par rapport au fer : aluminium environ 0,3–0,4x, laiton environ 0,4–0,5x, cuivre environ 0,3x. À une distance de détection de 4 mm pour le fer, les cibles en aluminium produisent une portée effective d'environ 1,2–1,6 mm — toujours détectable mais nécessitant un espace d'installation beaucoup plus réduit. Vérifiez toujours avec l'alliage métallique spécifique, l'épaisseur et les dimensions de la cible, car la composition de l'alliage affecte considérablement le facteur de correction.

Q4 : La température de fonctionnement est de −25°C à +70°C pour le capteur, −40°C à +85°C pour le stockage. Y a-t-il une période de rodage après un stockage à froid ?

Aucune procédure de rodage spécifique n'est nécessaire, mais après un stockage à des températures très basses (inférieures à −25°C), le capteur doit être laissé à température de fonctionnement avant utilisation. L'alimentation d'un capteur inductif lorsque ses composants internes sont en dessous du minimum de température de fonctionnement spécifié risque de condensation à l'intérieur du boîtier si de l'humidité ambiante est présente, et les composants électroniques peuvent ne pas fonctionner selon les spécifications tant qu'ils ne sont pas dans la plage de température de fonctionnement.

La pratique industrielle standard consiste à amener les capteurs stockés à froid à température de fonctionnement dans un environnement propre et sec avant l'installation.

Q5 : Quelle est la différence entre les variantes E2E-X4MD1 et E2E-X4MD2 ?

Le suffixe D1 indique une sortie normalement ouverte (NO) — la sortie conduit lorsqu'une cible est détectée.

Le suffixe D2 est la variante normalement fermée (NF) — la sortie conduit lorsqu'aucune cible n'est présente et s'ouvre lorsqu'une cible est détectée. Toutes les autres spécifications (distance de détection, boîtier, fréquence, alimentation, câble) sont identiques.

Choisissez D1 pour les circuits de détection de présence standard où la détection de cible active la charge ; choisissez D2 pour les circuits de sécurité ou les applications à logique inversée où une sortie à l'état inactif est requise.
