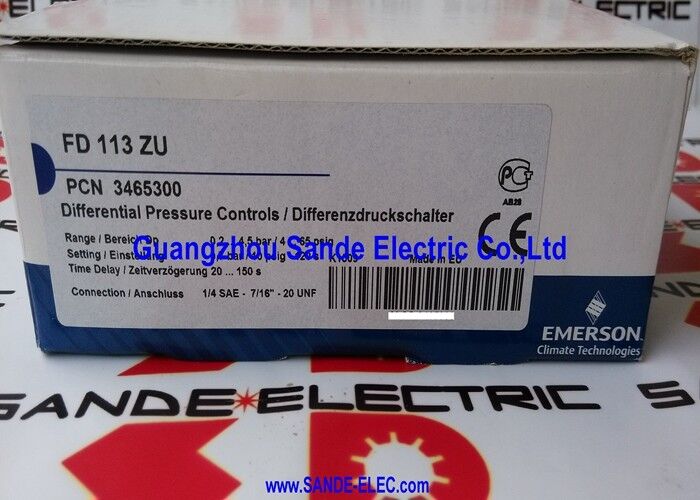

Régulateur de différence de pression d'huile FD113ZU Alco Pressure Control

FD113ZU | Contrôle de sécurité de la pression d'huile — 4–65 PSI, délai réglable de 20–150 secondes, protection du compresseur

Numéro de pièce : FD113ZU

Type de produit : Contrôle de sécurité de la pression d'huile

Plage de pression : 4–65 PSI (0,3–4,5 bar)

Délai réglable : 20–150 secondes (type ZU)

Raccord de pression : Mâle 7/16"-20 UNF

Tension d'alimentation : 24–240V AC/DC

Réinitialisation : Immédiate

Protection : IP40

Protection avec une fenêtre de démarrage intégrée

Le FD113ZU n'est pas juste un pressostat — c'est un contrôle de sécurité temporisé conçu spécifiquement pour les systèmes de lubrification des compresseurs. La distinction est importante en service. Un pressostat standard qui se déclenche dès que la pression d'huile chute trop bas arrêtera un compresseur à chaque démarrage, car la pression met quelques secondes à monter à partir de la pompe de lubrification. Le FD113ZU gère cela avec un délai réglable de 20 à 150 secondes. Le compresseur est autorisé à démarrer, la pression a le temps de s'établir, et l'appareil ne se déclenche que si la pression d'huile ne parvient pas à atteindre un niveau sûr dans ce délai.

Cette tolérance de démarrage est au cœur de ce qui fait fonctionner un appareil comme celui-ci en pratique. Réglez le délai trop court et vous obtiendrez des déclenchements intempestifs les matins froids où l'huile est épaisse et la pression monte lentement. Réglez-le correctement et le contrôle fait ce qu'il est censé faire : ignorer le comportement normal de démarrage et détecter les véritables défaillances de pression d'huile qui endommageraient les roulements.

La désignation ZU dans le numéro de pièce identifie la version à délai réglable de la famille FD113. D'autres variantes de la série utilisent des délais fixes. La plage de 20 à 150 secondes couvre le comportement de démarrage de la plupart des compresseurs alternatifs et à vis lubrifiés sous pression.

Détails pratiques

Le raccord de pression 7/16"-20 UNF est standard dans les groupes de compresseurs de réfrigération et de petit commerce. La large plage de tension — 24 à 240V AC/DC — rend le FD113ZU compatible avec la plupart des conceptions de circuits de commande sans transformateur abaisseur.

La protection IP40 est adéquate pour l'installation dans des panneaux et des unités fermées, mais n'est pas destinée à une utilisation en extérieur ou à un nettoyage à grande eau. Pour les environnements plus difficiles, l'emplacement d'installation doit être revu.

La réinitialisation immédiate signifie que le contrôle se réinitialise dès que la pression d'huile remonte au-dessus du seuil — aucune réinitialisation manuelle n'est requise après une récupération de pression. Cela convient aux systèmes où le défaut s'efface automatiquement (comme une brève chute de pression qui se corrige d'elle-même), mais signifie que la machine peut redémarrer sans intervention de l'opérateur si la pression se rétablit. Confirmez si la conception du système attend une réinitialisation manuelle en cas de déclenchement.

Spécifications clés

FAQ

Q1 : Que signifie la désignation ZU dans FD113ZU ?

ZU identifie la version à délai réglable du contrôle de sécurité de pression d'huile FD113. La plage de délai est de 20 à 150 secondes, ce qui peut être réglé pour correspondre au temps de montée de la pression d'huile du compresseur spécifique. D'autres variantes FD113 utilisent des délais fixes.

Q2 : Pourquoi le réglage du délai est-il important pour la protection du compresseur ?

Au démarrage, la pression d'huile de lubrification met plusieurs secondes à monter à partir de la pompe. Un contrôle de sécurité sans délai de démarrage déclencherait le compresseur avant que la pression d'huile n'atteigne le niveau de fonctionnement, provoquant des arrêts intempestifs constants. La fenêtre de délai permet une montée normale de la pression tout en protégeant le compresseur si la pression ne parvient pas à atteindre un niveau sûr dans ce laps de temps.

Q3 : Le compresseur se déclenche peu après le démarrage les matins froids. Le délai du FD113ZU pourrait-il être mal réglé ?

Oui. L'huile froide est plus visqueuse et met plus de temps à circuler, donc la pression monte plus lentement lors des démarrages à froid. Si le délai est réglé à l'extrémité la plus courte de la plage et que le compresseur se trouve dans un environnement froid, le contrôle peut se déclencher avant que la pression n'atteigne le niveau de fonctionnement. Augmentez le réglage du délai et observez si le comportement au démarrage change.

Q4 : Que se passe-t-il lorsque le FD113ZU se déclenche ?

Le circuit de sortie s'ouvre, coupant l'alimentation du circuit de commande du compresseur et arrêtant le système. Avec un comportement de réinitialisation immédiate, le contrôle se referme dès que la pression d'huile remonte au-dessus du seuil. Si le défaut de pression a disparu, le système peut redémarrer. Si le défaut sous-jacent persiste, le cycle se répète et le problème devient rapidement apparent.

Q5 : Que faut-il vérifier avant de commander un remplacement du FD113ZU ?

Confirmez le numéro de pièce installé, vérifiez que la plage de pression (4–65 PSI) est correcte pour l'application, vérifiez le filetage du raccordement (7/16"-20 UNF) et confirmez la tension de commande. Vérifiez également le réglage du délai sur l'unité installée afin qu'il puisse être reproduit sur le remplacement.
