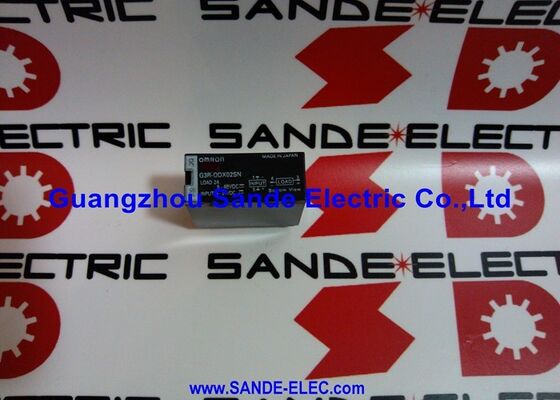

Le G3R-ODX02SN provient de la série G3R-I/O d'Omron relais à l'état solide spécialement conçus pour le rôle d'interface E/S:commutation de charges en courant continu directement à partir des signaux de sortie des capteurs sans relais intermédiaire ou amplificateur de signal. L'entrée de commande accepte 524V de courant continu dans la plage de tension de sortie du capteur typique.ou un microcontrôleur GPIO tous se connectent directement à l'entrée de commande G3R-ODX02SN à leurs tensions de signal natives.
La sortie de charge commute 460 V CC à une tension allant jusqu'à 2 A. Cela couvre toute la gamme de charges logiques de 5 V, d'actionneurs en courant continu de 12 V, de solénoïdes en courant continu de 24 V et de charges industrielles en courant continu de 48 V à partir d'un seul type de relais.Mode d'allumage aléatoire non-cross-zéro commute la charge immédiatement à l'activation de la commande d'entrée sans attendre un courant de passage à zéroPour les charges en courant continu, la commutation à virage nul n'est pas applicable (DC n'a pas de virage nul en courant alternatif), de sorte que la commutation aléatoire est le mode de fonctionnement correct.
| Paramètre | Valeur |
|---|---|
| Voltage de charge | 4 ̊60V de courant continu |
| Courant de charge | 0.01 ◄ 2A |
| Résistez aux surtensions | 8A pendant 10 ms |
| Entrée de commande | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. |
| seuil d'activation | 4 V de courant continu min |
| Seuil de déconnexion | 1V de courant continu max |
| Isolement | Photocoupleur, diélectrique d'entrée/sortie de 4 000 V |
| Indicateur | LED (opération) |
| Montage | Une prise à 5 broches |
| Largeur du corps | 13 mm |
| La mise en page des broches | Compatible avec le G2R-1-S |
| Vibration | 10 55 Hz, déplacement de 0,75 mm |
| Le choc | 1,000 m/s2 |
| Les normes | UL / CSA |
L'isolation du photocoupleur entre les circuits d'entrée et de sortie fournit une résistance diélectrique de 4 000 V conforme aux exigences du VDE 0884 pour le couplage.Ce niveau d'isolation permet la connexion à des circuits où l'entrée de commande et la sortie de charge fonctionnent à des potentiels de référence significativement différents, et offre une protection contre les transitoires du côté de la charge qui atteignent le circuit de commande.
Le G3R-ODX02SN utilise la même empreinte de prise prise 5 broches que le relais d'alimentation G2R-1-S d'Omron.ou P2RF-05-PU push-in) accepter le G3R-ODX02SN directementCette compatibilité permet de remplacer la commutation à l'état solide par la commutation à contact mécanique dans une disposition de panneau existante sans re-câblage.Le bloc terminal G70A I/O accepte également les modules G3R-I/O directement.
Q1: Quelle est la différence entre le G3R-ODX02SN et le G3R-OD201SN?
Les deux sont des relais à état solide G3R-I/O à sortie en courant continu avec la même entrée de commande de 5 à 24 VDC et le même courant de charge de 2 A. Le G3R-ODX02SN gère une tension de charge en courant continu de 4 ∼ 60 V;le G3R-OD201SN gère une tension de charge en courant continu de 40 à 200 V à 1.5A. Sélectionner en fonction de la tension d'alimentation de charge le ODX02SN pour les charges en courant continu de 5V/12V/24V/48V, le OD201SN pour les charges en courant continu de 48V200V.
Q2: Que montre l'indicateur LED sur le G3R-ODX02SN?
La LED s'allume lorsque l'entrée de commande est activée ̇ le relais est en mode ON et le courant de commutation à la charge.utile lors de la mise en service et du diagnostic des défautsUne LED allumée sans courant de charge indique que le relais est activé mais que le circuit de charge est ouvert.
Q3: Le G3R-ODX02SN peut-il être utilisé directement avec une sortie de transistor PLC?
Oui. Les sorties de transistors PLC NPN ou PNP à 24 V CC se connectent directement à l'entrée de commande. L'entrée est nommée pour 5 24 V DC et absorbe un petit courant dans la plage des sorties de transistors PLC standard.Aucune résistance limitant le courant n'est requise dans la plage de tension de commande en courant continu de 524 V.
Q4: Quelles sont les causes de l'échec de l'arrêt du relais (la charge reste allumée)?
Causes courantes: tension d'entrée de commande supérieure à 1 V CC due à une fuite de transistor du dispositif de commande (ajouter une résistance de traction à l'entrée de commande);tension induite par des conducteurs adjacents dans un faisceau de câbles lorsque les câbles de commande et de charge partagent le même conduit (câbles de commande et de charge séparés)Une défaillance interne du SSR (généralement due à une surcharge prolongée ou à un courant de surtension excessif) peut également entraîner une sortie de conduction permanente.
Q5: Quel est le courant d'entrée maximal que le G3R-ODX02SN peut supporter?
Le relais résiste à 8A pour un courant de surtension de 10 ms. Cela couvre l'infiltration de charges DC capacitives et de petites charges DC inductives.les grandes banques de condensateurs vérifier le courant d'entrée de pointe et la durée par rapport à cette coteLes événements d'incursion répétés à la limite de la valeur nominale réduisent la durée de vie du SSR grâce au stress thermique cumulé sur l'élément de commutation de sortie.
