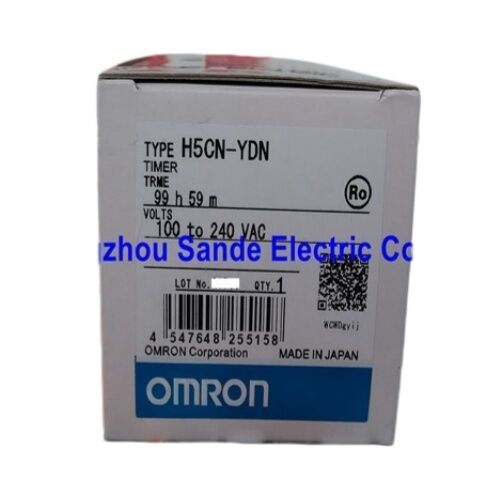

Minuterie numérique ON-Delay Omron H5CN-YDN, 8 broches

Description du produit

L'Omron H5CN-YDN est une minuterie numérique compacte conçue pour les panneaux de commande industriels qui nécessitent un réglage clair de l'heure, un fonctionnement stable avec retard à l'allumage et une intégration simple dans la logique de la machine existante.

Il appartient à la série H5CN de minuteries miniatures de 48 × 48 mm et utilise un affichage de compte à rebours qui indique le temps restant pendant que l'unité approche de zéro, ce qui est particulièrement utile pour les opérateurs qui souhaitent avoir une idée visuelle immédiate du timing du processus pendant la configuration et le fonctionnement quotidien.

Dans les applications pratiques, ce modèle s'adapte bien aux équipements d'emballage, aux petites machines de traitement, aux stations d'assemblage, aux panneaux utilitaires et aux systèmes d'automatisation généraux où une fonction de retard de mise sous tension simple et fiable est préférée aux dispositifs de minuterie multifonctions plus complexes.

Le H5CN-YDN utilise un fonctionnement en mode N, un affichage LED à 4 chiffres et 7 segments avec une hauteur de caractère de 10 mm et une interface de réglage de l'heure de type molette qui reste facile à lire et à régler en usine.

L’un des atouts majeurs de cette minuterie réside dans son équilibre entre taille compacte et praticité industrielle.

La série H5CN prend en charge une large plage d'alimentation et le modèle H5CN-YDN est répertorié dans la plage de 1 minute à 99 heures 59 minutes avec affichage vers le bas, sortie par contact et format à 8 broches.

Pour les ingénieurs de contrôle et les équipes de maintenance, cela en fait un choix utile lors du remplacement des minuteries de panneau installées ou de l'intégration de fonctions de retard simples dans des équipements basés sur des relais ou assistés par PLC.

D'un point de vue matériel, la minuterie utilise une sortie par contact, prend en charge un montage en surface ou encastré et est conçue pour des conditions de service industriel plutôt que pour une utilisation grand public légère. Les spécifications publiées du H5CN présentent également un boîtier gris clair, une plage de températures de fonctionnement de -10 °C à 55 °C, une plage de températures de stockage de -25 °C à 65 °C et une humidité de fonctionnement de 35 % à 85 %, ce qui le rend adapté aux environnements d'armoire de commande standard lorsqu'il est installé correctement.

Données techniques

Les données techniques ci-dessous suivent la fiche technique publiée de la série H5CN et l'entrée de la gamme de modèles H5CN-YDN.

FAQ

Q1 : Pour quels types d’applications le H5CN-YDN est-il le mieux adapté ?
Le H5CN-YDN est bien adapté aux machines et aux panneaux de commande qui nécessitent une fonction de retard à l'allumage simple et fiable avec une indication visible du temps restant.

Les utilisations typiques incluent le retardement du démarrage du convoyeur, le séquençage des pompes ou des ventilateurs, le verrouillage des relais, la synchronisation du démarrage du chauffage, les petits équipements d'emballage et les tâches générales de synchronisation des panneaux où les opérateurs bénéficient d'un affichage de compte à rebours au lieu d'une indication du temps écoulé.

Q2 : Quel est l'avantage pratique de l'affichage du compte à rebours ?
Le format de compte à rebours permet à l'opérateur de voir d'un seul coup d'œil le temps de retard restant, ce qui est souvent plus intuitif lors de la mise en service, du dépannage et des contrôles manuels des processus. Dans les applications où un technicien a besoin de savoir combien de temps il reste avant qu'une sortie ne change d'état, un affichage vers le bas peut être plus utile qu'un affichage du temps écoulé qui compte vers le haut à partir de zéro.

Q3 : Que doivent vérifier les ingénieurs avant d’installer cette minuterie ?
Les contrôles les plus importants sont la tension d'alimentation requise, le type de prise, la découpe du panneau ou la méthode de montage, la charge des contacts et la logique de commande pour la réinitialisation ou l'entrée de porte.

Le H5CN-YDN étant un modèle à sortie par contact à 8 broches, l'ingénieur doit également confirmer la disposition du câblage, vérifier que la charge contrôlée reste dans les limites nominales du relais et s'assurer que la version sélectionnée correspond à la source d'alimentation disponible de la machine.

Q4 : Cette minuterie est-elle adaptée à la commutation de sortie directe dans les circuits de contrôle industriels ?
Oui, pour de nombreuses tâches de chronométrage standard. La valeur nominale de sortie de contact publiée est SPDT, 3 A à 250 V CA pour les charges résistives, ce qui convient à de nombreuses applications de logique de relais et d'interface de contrôle.

En pratique, les ingénieurs doivent toujours prendre en compte le courant d'appel, le comportement de la charge inductive et la suppression externe lors de la commutation des solénoïdes, des contacteurs ou d'autres charges réactives.

Q5 : Qu'est-ce qui fait du H5CN-YDN un choix de remplacement pratique dans les équipements existants ?
Il offre un format DIN miniature familier, un réglage simple par molette, un affichage LED clair et un mode de fonctionnement simple avec délai d'activation.

Pour les équipes de maintenance, cette combinaison est précieuse car elle réduit la complexité de configuration et rend la minuterie facile à comprendre lors des travaux d'entretien, en particulier dans les panneaux plus anciens où une minuterie dédiée à fonction unique est préférée à une unité multifonction plus avancée.
