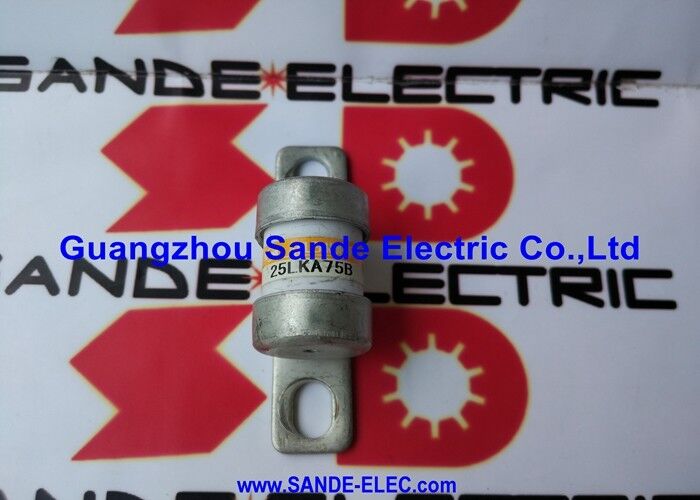

Fuseau de nettoyage de Kyosan 25LKA75B

HINODE25LKA75B | Fusible de protection des semi-conducteurs à action rapide — 75 A / 250 V CA / 350 V CC / coupure 100 kA / centres 57,5 ​​mm / 44 mm / I²t pré-arc 360 A²s

Un fusible pour semi-conducteurs – Pourquoi les fusibles standard ne sont pas admissibles

Les disjoncteurs conventionnels et les fusibles à fusion lente protègent les câbles et les moteurs. Ils fonctionnent quelques dizaines à centaines de millisecondes après le début d’une surcharge. Pour les dispositifs à semi-conducteurs (IGBT, thyristors, MOSFET et diodes dans les onduleurs, les variateurs et les alimentations), ce temps de réaction est beaucoup trop lent.

Les dispositifs à semi-conducteurs peuvent être détruits par un courant de défaut en quelques microsecondes, bien avant qu'un dispositif de protection conventionnel ne commence à s'ouvrir. Fusibles semi-conducteurs à grande vitesse comme

les 25LKA75B sont évalués et testés pour la vitesse de compensation des sous-cycles. Le fusible interrompt le courant de défaut pendant une partie du demi-cycle CA, avant que le semi-conducteur n'absorbe suffisamment d'énergie pour être endommagé.

Le 25LKA75B est le courant nominal de 75 A de la série 25LKA/25LKB, destiné aux onduleurs, UPS et circuits d'alimentation de petite et moyenne taille fonctionnant jusqu'à 250 V CA ou 350 V CC.

Spécifications clés

I²t — Le nombre critique pour la coordination des semi-conducteurs

La valeur I²t est l'énergie laissée passer par le fusible lors d'un défaut - l'intégrale du courant au carré dans le temps depuis le début du défaut jusqu'à l'interruption du circuit. C'est le chiffre utilisé par les fabricants de dispositifs semi-conducteurs pour spécifier la capacité de tenue de leurs composants.

Pour le 25LKA75B :

• Pré-arc I²t = 360 A²s— l'énergie transmise depuis le début du défaut jusqu'à la fusion de l'élément fusible. Il s'agit de la référence minimale de coordination énergétique avec l'indice I²t de crête du semi-conducteur protégé.
• I²t total = 2 100 A²s— l'énergie depuis le début du défaut jusqu'à l'extinction de l'arc. Il s'agit de l'énergie totale que le circuit protégé doit supporter pendant l'événement de compensation complète.

Dans une conception correctement coordonnée, l'I²t nominal du semi-conducteur (d'après sa fiche technique) doit dépasser l'I²t total du fusible. L'I²t total de 2 100 A²s du 25LKA75B définit la valeur nominale maximale du semi-conducteur requise pour la coordination à 75 A.

Scénarios d'application

Protection du variateur de vitesse (onduleur) :Un redresseur d'onduleur 250VAC PWM ou un module IGBT protégé par des fusibles 25LKA75B côté entrée AC ou bus DC. La vitesse d'effacement rapide empêche la défaillance de l'IGBT en cas de court-circuit ; les valeurs I²t de 360/2 100 A²s sont coordonnées avec la tenue I²t spécifiée de l'IGBT.

Protection d'entrée UPS :Pont redresseur semi-conducteur d'un système UPS protégé par des fusibles 25LKA75B. La réponse rapide protège les diodes du redresseur contre les courants de défaut pendant la charge de la batterie ou les événements transitoires d'entrée.

Protection des thyristors d'alimentation :Une alimentation de redresseur contrôlée utilisant des thyristors (SCR) sur une alimentation de 250 V CA. Le 25LKA75B offre la protection à effacement rapide dont les thyristors ont besoin en cas de défaut.

FAQ

Q1 : Quel est le courant de fusion minimum pour le 25LKA75B ?

La série 25LKA comporte une mise en garde : un réallumage de l'arc peut se produire si le courant de fusion est inférieur à 8 fois le courant nominal du fusible. Pour le 25LKA75B (75A), cela signifie que le fusible ne doit être utilisé que pour des courants de défaut d'au moins 600A. En dessous de ce niveau, l'arc après la fusion de l'élément fusible peut ne pas s'éteindre de manière fiable. Pour les circuits où les courants de défaut pourraient tomber en dessous de 8×, le fusible doit être utilisé en combinaison avec d'autres dispositifs de protection.

Q2 : Quelle est la différence entre le 25LKA75B et le 25LKA75SB ?

Le 25LKA75SB est la version avec un indicateur de fusion — un micro-interrupteur peut être monté sur le mécanisme de l'indicateur. Lorsque le fusible s'ouvre (grille), le micro-interrupteur indicateur change d'état, fournissant un signal électrique externe que le système de contrôle peut détecter. Le 25LKA75B (cet appareil) n'a pas d'indicateur. Lorsque l'état de fusible grillé doit être signalé à un système de surveillance, le 25LKA75SB est spécifié ; lorsque l'inspection visuelle est suffisante, le 25LKA75B est utilisé.

Q3 : Le 25LKA75B peut-il être utilisé dans les applications de bus CC supérieures à 350 V CC ?

Non. La tension nominale CC est de 350 V CC (spécification TUV) ou 400 V CC (spécification UL, 50 kA). Pour les applications de bus CC supérieures à 400 V CC — telles que les variateurs 480/600 V CA avec bus CC de 650 à 800 V CC — un fusible de tension CC plus élevée provenant d'une série différente (telle que les séries 660GHK ou 850GHK de HINODE) ​​doit être spécifié. L'application d'un fusible de 350/400 V CC dans un circuit de bus CC supérieur risque de ne pas interrompre le courant de défaut et d'entraîner un incendie ou des dommages matériels.

Q4 : Comment le 25LKA75B est-il physiquement monté ?

Le 25LKA75B se monte à l'aide de connexions boulonnées à deux extrémités de borne séparées par un entraxe de 44 mm. La longueur totale de 57,5 ​​mm et le centre du boulon de 44 mm conviennent aux blocs porte-fusibles à semi-conducteurs standard conçus pour cette classe de fusibles. Vérifiez que le courant nominal, la tension et la dimension centrale du boulon du porte-fusible correspondent aux spécifications physiques du 25LKA75B avant l'installation.

Q5 : Quelle est la relation entre HINODE et KYOSAN sur ces fusibles ?

HINODE Electric Co., Ltd. (日出電気) et l'ancienne marque KYOSAN font toutes deux référence à des produits du même fabricant. Certaines listes de distributeurs et documentations d'équipements plus anciens font référence à ces fusibles sous le nom de KYOSAN 25LKA75B. Les deux noms font référence au même produit de fusible physique – HINODE est le nom actuel de l’entreprise et la désignation de la marque.
