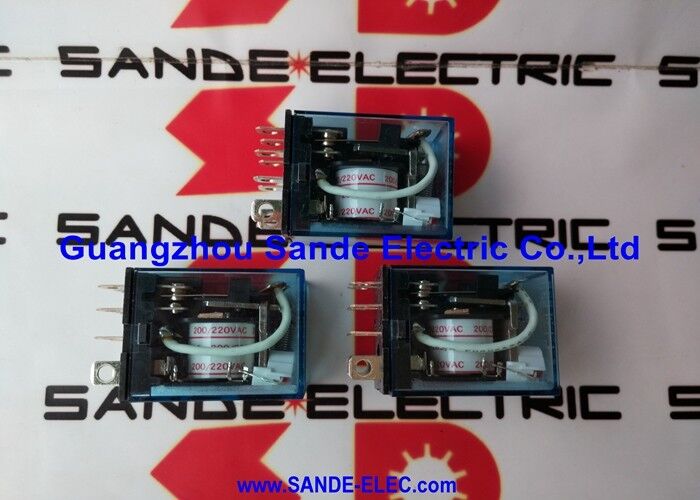

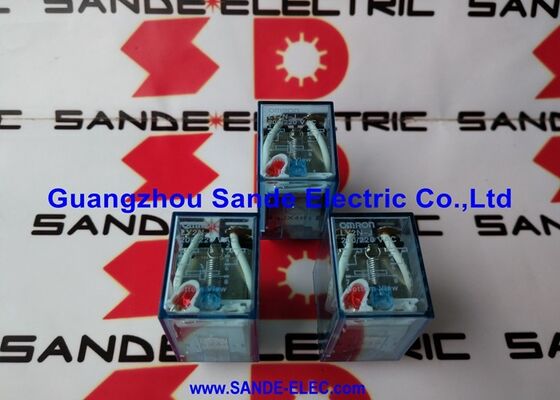

Omron LY2N-J | Relais de puissance DPDT série LY — 10 A / 250 V CA / enfichable à 8 broches / indicateur LED / barrière anti-arc

DPDT, indicateur LED et barrière contre les arcs qui gère 2 000 V CA

Le LY2N-J est la variante équipée de LED du relais de puissance LY2N d'Omron — le suffixe « J » indique un indicateur de fonctionnement intégré qui s'allume lorsque la bobine est sous tension. Cette confirmation visuelle de l'état est utile dans les constructions de panneaux où l'actionnement du relais doit être visible sans équipement de test. La barrière contre l'arc fournit une rigidité diélectrique de 2 000 V CA entre les contacts ouverts, couvrant les conditions de commutation où les transitoires haute tension sont préoccupantes.

La configuration de contacts DPDT (Double Pole Double Throw) fournit deux jeux de commutateurs indépendants à partir d'une bobine de relais. Chaque ensemble comprend un contact normalement ouvert et un contact normalement fermé, commutant indépendamment à la charge nominale. Dans le câblage pratique du panneau, le DPDT couvre les circuits qui nécessitent à la fois un contact d'établissement (pour alimenter une charge) et un contact de coupure (pour le retour ou le verrouillage) du même relais - deux relais unipolaires séparés remplacés par une unité DPDT.

Le format de plug-in à 8 broches utilise la même empreinte physique et la même disposition des bornes que la série de relais MY d'Omron. Un panneau utilisant déjà des prises relais MY (PYF08A) accepte LY2N-J sans aucune modification de câblage. La tension de la bobine doit être spécifiée lors de la commande : le corps du relais et les contacts sont les mêmes pour toutes les variantes de tension ; seul le bobinage de la bobine change.

Spécifications clés

LY vs MY – Niveau de puissance et taille physique

Le LY2N-J s'adapte aux prises PYF08A qui sont également compatibles avec le relais Omron MY. La principale différence réside dans la puissance : la série LY est le relais à usage général d'Omron à courant plus élevé (capacité de contact de 10 A), tandis que la série MY gère généralement des charges de courant plus faibles. Pour les circuits commutant des charges de 10 A (démarreurs de moteur, chauffages, électrovannes à plein courant de bobine), la valeur nominale du contact du LY2N-J est la spécification appropriée.

FAQ

Q1 : De quelle prise le LY2N-J a-t-il besoin et est-il compatible avec mes prises de relais ?

Le LY2N-J utilise le format enfichable à 8 broches — compatible avec les prises PYF08A (montage sur rail/connexion avant), PYF08A-E (type de protection des doigts), PY08 (connexion arrière) et PY08QN. La disposition des broches est la même que celle de la série de relais MY, de sorte que les supports de relais MY existants acceptent directement le LY2N-J sans modification du câblage.

Q2 : Que signifie le suffixe « J » sur LY2N-J ?

Le suffixe J identifie la variante d'indicateur de fonctionnement LED. Lorsque la bobine du relais est alimentée, la LED s'allume, fournissant une confirmation visible de l'état du relais depuis l'avant du panneau. La base LY2N sans -J ne porte aucun indicateur. Les options de suffixe supplémentaires incluent la suppression de diode, le bouton-poussoir pour tester et les contacts bifurqués pour des applications spécifiques.

Q3 : Comment la tension de la bobine est-elle spécifiée lors de la commande ?

La tension de la bobine n'est pas incluse dans le numéro de pièce de base LY2N-J. Ajoutez la tension nominale de la bobine lors de la commande — par exemple : LY2N-J DC24 pour une bobine de 24 V CC, ou LY2N-J AC220/240 pour une bobine de 220/240 V CA. Le corps du relais est le même pour toutes les variantes de tension ; le bobinage de la bobine diffère. Confirmez la tension d'alimentation du panneau avant de commander.

Q4 : Quel est le matériau de contact du LY2N-J ?

Contacts en alliage d'argent. Pour les charges industrielles résistives et inductives standard à 10 A/250 V CA, les contacts en alliage d'argent sont appropriés. Pour commuter des signaux de très faible niveau (moins de 1 A, moins de 24 V) où la fiabilité des contacts est importante, envisagez les variantes de contacts bifurqués d'Omron ou les types de relais spécifiquement conçus pour la commutation de micro-charges.

Q5 : Le LY2N-J peut-il commuter simultanément des charges CA et CC sur différents pôles ?

Oui. Les deux jeux de contacts du DPDT sont électriquement indépendants : chacun commute son propre circuit à sa propre tension. Un contact normalement ouvert peut commuter une charge CA tandis que le contact normalement fermé du même relais fournit un signal de retour CC, à condition que chaque circuit reste dans les limites nominales par contact.
