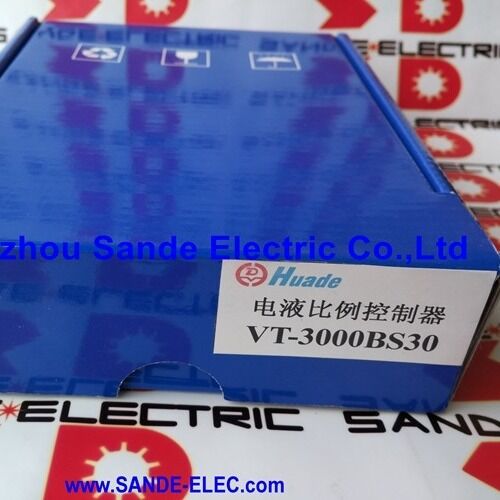

Contrôleur proportionnel électrohydraulique EH VT-3000BS30 VT3000BS30 VT-3OOOBS3O

Huade VT-3000BS30. Une carte d'amplificateur de soupape proportionnelle analogique 24VDC, carte Euro 32 broches, série 30, sortie PWM, pour les soupapes de pression directionnelles et DBEP6/3DREP6 de Huade WRZ.

Résumé

LeHuade VT-3000BS30 est un véhicule à moteurIl s'agit d'une carte d'amplificateur de soupape proportionnelle analogique enfichable produite par Beijing Huade Hydraulic Industry Group, l'un des principaux fabricants chinois de composants hydrauliques appartenant à l'État.d'une capacité de charge de plus de 250 kVA, pompes hydrauliques, moteurs et électronique de commande.

Le VT-3000BS30 est l'interface de conditionnement du signal et d'amplification de puissance entre un système de commande externe (PLC, CNC,ou contrôleur de processus) et les vannes directionnelles proportionnelles de type WRZ de Huade et les vannes de pression proportionnelles DBEP6/3DREP6.

Le développement des produits de Beijing Huade a maintenu l'alignement technique avec les normes internationalement reconnues en matière de vannes proportionnelles.

La série d'amplificateurs VT-3000 partage une architecture fonctionnelle et des conventions de dénomination avec la norme Rexroth VT-3000,qui reflète la méthodologie d'ingénierie de Huade consistant à adopter des principes de conception éprouvés pour assurer la compatibilité sur le marché plus large des machines utilisant des circuits hydrauliques proportionnels de type WRZ.

En pratique, le VT-3000BS30 est entièrement compatible non seulement avec la gamme de vannes proportionnelles de Huade,mais aussi avec des vannes directionnelles Rexroth WRZ (jusqu'à la série de composants 6X) et des vannes à pression DBEP6/3DREP6.

Dans un circuit hydraulique proportionnel, la carte d'amplificateur est le composant qui rend le contrôle proportionnel possible.

Une bobine électromagnétique proportionnelle nécessite des courants dans la gamme de plusieurs centaines de milliampères pour exercer une force suffisante pour positionner la bobine de soupape proportionnellement.

Une sortie de PLC ou de contrôleur, en revanche, ne fournit généralement qu'un faible signal analogique de 0 ¢ 10 V ou ± 10 V ¢ pas assez de courant pour entraîner directement le magnénoïde.

Le VT-3000BS30 reçoit le signal de commande faible, le traite à travers ses circuits de fonction de rampe et d'étape et fournit le signal correctement formé,courant régulé avec précision vers les bobines électromagnétiques à travers deux étapes de sortie PWM.

La VT-3000BS30 de Huade est largement utilisée dans les machines industrielles chinoises, les équipements métallurgiques, les machines-outils, les lignes de presse, les machines minières, les équipements d'ingénierie,et les unités de puissance hydraulique dans les industries où la plage de vannes proportionnelles de Huade a été spécifiée.

Compte tenu de la forte position de Huade sur le marché intérieur et de sa longue histoire de fourniture aux entreprises chinoises appartenant à l'État dans les domaines de la métallurgie, de la défense et de l'industrie lourde,Le VT-3000BS30 est devenu un élément de maintenance standard pour les installations utilisant des systèmes hydrauliques équipés de Huade dans toute la Chine et sur les marchés où des équipements hydrauliques chinois sont déployés..

Principales spécifications

Huade de Pékin ️ Connaissance du produit

Le groupe d'industrie hydraulique Beijing Huade a été créé dans le cadre du développement de la capacité de la Chine en matière de technologie hydraulique indépendante,et est devenu l'un des plus grands fabricants de composants hydrauliques dédiés du paysSes principales gammes de produits sont les vannes de commande hydraulique (directionnelle, pression, débit), les pompes à piston axiaux et les moteurs.et électronique de commande proportionnelle couvrent l'ensemble des exigences des systèmes hydrauliques industrielsLes produits de Huade sont utilisés dans la métallurgie, les machines-outils, les équipements militaires/défense, la construction navale, le traitement chimique, l'aérospatiale, les machines d'ingénierie,et du matériel de construction dans toute la Chine et à l'international.

La série d'amplificateurs VT-3000 fait partie du portefeuille d'électronique de contrôle de vanne proportionnelle de Huade, conçue pour fonctionner en combinaison directe avec la famille de vannes directionnelles proportionnelles WRZ de la société.

Le VT-3000BS30 est spécifiquement adapté aux plus grandes tailles de vannes WRZ (4WRZ10, 4WRZ16, 4WRE25, 4WRZ32) ′′ à pilote, à trois positions,soupapes directionnelles proportionnelles à quatre voies où l'électronique de commande doit entraîner deux bobines électromagnétiques pour le positionnement bidirectionnel de la bobine sans rétroaction électrique de la position.

Comment le VT-3000BS30 contrôle une vanne proportionnelle

La position de la bobine de la soupape proportionnelle est déterminée par la force magnétique nette de ses deux bobines électromagnétiques.À l'équilibre (commande zéro)Une commande positive active la bobine A à un courant proportionnel à la magnitude de commande;Une commande négative active la bobine B..

Le VT-3000BS30 effectue cette conversion en plusieurs étapes. Le signal de commande d'entrée (de la sortie analogique du PLC, du potentiomètre de l'opérateur ou de la référence prédéfinie) est alimenté au sommatrice,qui le combine avec n'importe quelle valeur de commande prédéfinie active de R1 R4Le générateur de rampe assouplit ensuite tout changement d'étape dans le signal sommé, en convertissant un saut d'entrée brusque en une rampe graduelle à la vitesse configurée.Le générateur de fonction étape ajoute une courte augmentation de courant au moment où une commande est activée, surmonter le frottement statique de la bobine de soupape pour assurer un mouvement immédiat et propre sans hésitation.

Le signal traité qui en résulte alimente les deux étapes de sortie de courant, chacune entraînant une bobine électromagnétique à travers la commutation PWM à 160 ∼ 180 Hz.

Le débit de courant de commutation à haute fréquence (dither) maintient la bobine en micro-mouvement continu, l'empêchant de s'enfoncer dans n'importe quelle position et assurant une fluidité,positionnement répétable sur toute la plage de déplacement de la vanne.

Quatre valeurs de commande et sélection de relais

L'une des caractéristiques les plus pratiques du VT-3000BS30 pour l'intégration des machines est son architecture de quatre valeurs de commande prédéfinies.Les potentiomètres R1 à R4 définissent chacune une valeur de commande indépendanteLe PLC de la machine sélectionne entre ces quatre valeurs prédéfinies en fermant le contact de relais correspondant (K1K4).

L'indicateur LED H1H4 situé sur le panneau avant confirme la valeur de commande actuellement active.

Cette architecture est particulièrement adaptée aux machines avec des modes de fonctionnement discrets: machines à presses qui passent entre l'approche rapide, la force de pressage, la pression de maintien et la rétraction;Systèmes de serrage hydraulique des machines-outils avec positions de serrage et de démarrage définies; ou équipement de manutention de matériaux avec des vitesses de traversée distinctes, lente et rapide.

Dans ces applications, les quatre valeurs de commande préréglées éliminent le besoin d'un véritable signal de référence analogique variable, le PLC sélectionne simplement le préréglé approprié par sortie de contact.

Le relais K5 fournit une entrée de contournement de rampe.

Il est utilisé lorsque la réponse rapide de la vanne est nécessaire entre les états de fonctionnement déjà rampés, par exemple, les arrêts d'urgence où la décélération graduelle est moins importante que la réponse immédiate de la vanne.

Notes sur l'installation, le câblage et le fonctionnement

Le VT-3000BS30 est monté dans un support de carte Euro standard (Huade VT 3002-2X/32 support de carte unique ou équivalent).Règles fondamentales d'installation pour un fonctionnement fiable:

Éteindre avant insertion/extraction.La carte ne doit jamais être insérée ou retirée du titulaire de la carte avec une alimentation.

L'inductivité de la bobine électromagnétique génère un pic de champ électromagnétique inverse lorsque la sortie est soudainement interrompue, suffisant pour endommager les transistors de sortie de la carte si la sortie est active pendant l'échange à chaud.

Séparation du câble de signal et de l'alimentation.Les câbles de signaux d'entrée de commande (typiquement 010V ou ±10V du PLC) doivent être acheminés séparément du câblage d'alimentation électromagnétique.

Le fait que le signal et les câbles électromagnétiques fonctionnent dans le même conduit entraîne des interférences des courants de commutation du électromagnétique dans le chemin du signal de commande, produisant un comportement instable ou oscillant de la vanne.

Les relais de contact en or pour K1K4.Les contacts de relais qui sélectionnent les valeurs de commande changent les courants de signal au niveau des milliampères.

Les contacts plaqués en or maintiennent une résistance de contact constante proche de zéro, assurant une sélection fiable des valeurs de commande tout au long de la durée de vie du système.

Seulement des fusibles à souffle lent.Un fusible à souffle rapide au même courant nominal s'allumera sur le courant d'entrée lorsque les magnétophones sont chargés pour la première fois, provoquant des interruptions gênantes.Toujours remplacer par le type spécifié.

Questions fréquentes

Q1: Le VT-3000BS30 est un produit Huade, mais il est parfois répertorié avec des références croisées Rexroth.

Pour la compatibilité des soupapes: oui.

Le VT-3000BS30 peut actionner les vannes directionnelles proportionnelles Rexroth WRZ (jusqu'à la série 6X) et les vannes à pression Rexroth DBEP6/3DREP6 avec le même résultat fonctionnel que la carte Rexroth VT-3000,parce que l'interface électrique du solénoïde et le principe de fonctionnement sont les mêmes.

Pour le porte-carte et l'interface de circuit: le format de la carte Euro à 32 broches et l'attribution des broches suivent la même norme, ce qui facilite la substitution physique dans la plupart des installations.Les unités Huade VT-3000BS30 sont largement utilisées comme pièces de rechange pour les cartes VT-3000 dans les machines existantes, quelle que soit la marque de vanne d'origine, et cette pratique est bien établie sur le marché chinois de la maintenance industrielle.

Q2: La carte est livrée avec un temps de rampe de 5 secondes. Comment doit-elle être ajustée pour un cycle de machine plus rapide?

Les jumpeurs J5 et J6 sur le PCB basculent le temps de rampe entre les deux valeurs sélectionnables par l'usine, généralement 1 seconde et 5 secondes.Toujours changer les paramètres de saut avec la puissance retirée et la carte hors du support.

Certaines variantes prennent en charge un potentiomètre de temps externe connecté aux broches de carte désignées pour des temps de rampe réglables en continu entre 0,03 et 5 secondes.Consultez la documentation technique VT-3000 de Huade pour la configuration exacte du jumper et des broches pour la variante BS30.

Notez qu'un temps de rampe plus rapide produit une accélération et une décélération plus rapides dans l'actionneur hydraulique,qui peuvent augmenter les pics de pression vérifier que la soupape de soulagement du circuit hydraulique et la dimension du tuyau peuvent accueillir le taux accru d'augmentation de pression.

Q3: Que signifient les LED H1H4 et comment doivent-elles être utilisées pour le diagnostic des défauts?

Les LED H1 à H4 s'allument pour indiquer laquelle des quatre valeurs de commande (R1 R4) est actuellement sélectionnée par les entrées du relais K1 K4.exactement une LED doit être allumée à la fois, correspondant à l'état actif de la machine.

Si aucune LED n'est allumée, aucune valeur de commande n'est sélectionnée et la sortie est à zéro (centré sur la bobine, pas de débit).

Si plusieurs LED sont allumées simultanément, plusieurs contacts de relais sont fermés et les valeurs de commande correspondantes sont additionnées. Ceci est généralement involontaire et produit une position incorrecte de la vanne.

Une LED d'alarme de défaillance allumée (séparée de la H1H4) indique que la carte a détecté un défaut interne et que la sortie a été désactivée.

Q4: La carte est équipée d'un générateur de fonction pas à pas. Dans quelles circonstances doit-elle être ajustée ou désactivée?

Le générateur de fonction pas à pas fournit un bref dépassement de courant lorsqu'une valeur de commande est sélectionnée pour la première fois, aidant la bobine de soupape à surmonter le frottement statique et à se déplacer en toute propreté à travers la zone morte.Dans la plupart des applications standard, le réglage d'usine ne devrait pas avoir besoin d'être ajusté.

Si la machine présente une brève poussée de pression ou un dépassement de vitesse au moment où une commande de vanne est appliquée, suggérant que la fonction d'étape est trop agressive, l'amplitude d'étape peut être réduite.

Si l'appareil présente une hésitation ou une zone morte lors des transitions de commande “ suggérant une fonction d'étape insuffisante “ l'amplitude peut être augmentée.

La fonction pas à pas ne doit être désactivée que lorsque le circuit hydraulique est particulièrement sensible à tout dépassement de courant transitoire, comme les circuits de précision à très basse pression.

Q5: Le VT-3000BS30 de Huade est utilisé pour les vannes WRZ de Huade. En quoi diffère-t-il de l'application du VT-3013BS30 et du VT-3014BS30 également de la famille Huade VT-3000?

Dans la gamme d'amplificateurs VT-3000 de Huade, différentes variantes de suffixe servent différents types de vannes dans la gamme de produits.

Le VT-3000BS30 est conçu pour les plus grandes vannes directionnelles proportionnelles WRZ pilotées (4WRZ10 à 4WRZ32) et pour les vannes à pression DBEP6/3DREP6.

Le VT-3013BS30 et le VT-3014BS30 sont configurés pour les vannes directionnelles proportionnelles 4WRA6 et 4WRA10 à action directes, plus petites,des soupapes à entraînement direct ayant des exigences de courant électromagnétique et des caractéristiques dynamiques différentes de celles de la gamme WRZ pilotée.

Vérifiez toujours le type de soupape et sa spécification de magnénoïde par rapport à la variante d'amplificateur avant de le remplacer;l'utilisation de la mauvaise variante VT-3000 pour un type de soupape donné entraînera des niveaux de courant incorrects et un comportement potentiellement instable ou sans réponse de la soupape;.
