Une nouvelle Fanuc A02B-0281-C120 A02B0281C120 AO2B-O281-C12O

FANUC A02B-0281-C120 | Unité MDI de type séparé — Tour CNC / Disposition horizontale / Anglais / Petit format de clé

Numéro de pièce :A02B-0281-C120

Fabricant:FANUC Corporation (Japon)

Type de produit :Unité MDI — Type séparé (autonome)

Série:A02B-0281

La couche d'entrée opérateur pour les commandes CNC autonomes FANUC

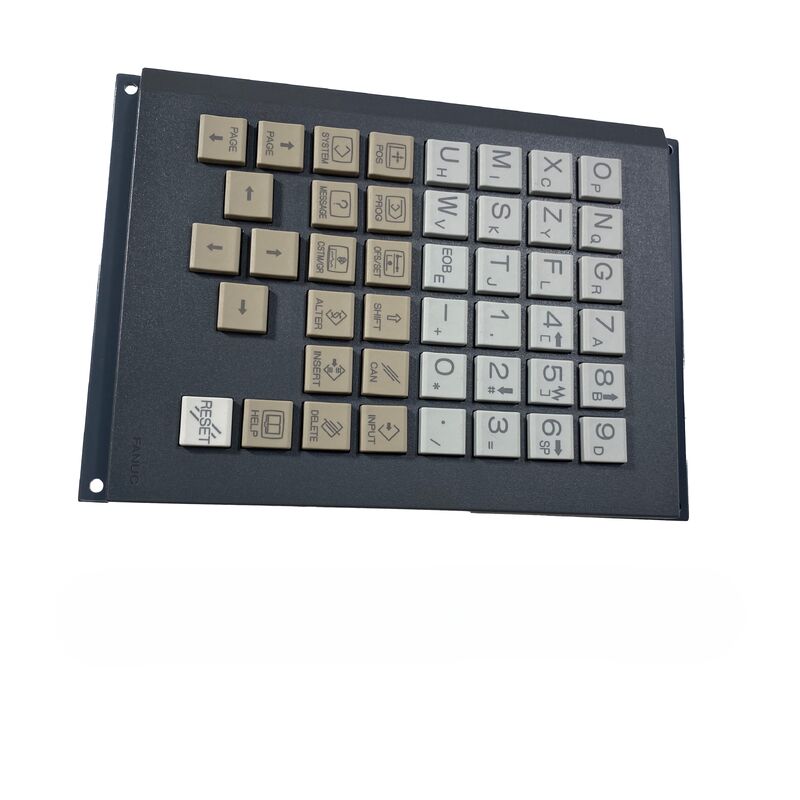

L'A02B-0281-C120 est l'unité MDI (Entrée de données manuelle) de type séparé pour les commandes CNC FANUC série i dans la configuration autonome — le clavier physique à travers lequel l'opérateur de la machine et le technicien de configuration saisissent les programmes CNC, modifient les paramètres, font avancer les axes et gèrent les fonctions de la machine.

Les commandes CNC FANUC série i se divisent en deux configurations physiques : le type monté sur écran LCD, où l'écran et le MDI sont combinés en une seule unité, et le type autonome, où l'écran CNC est une unité séparée et le MDI est un clavier séparé. L'A02B-0281-C120 est le MDI autonome — installé sur le panneau de la machine dans un emplacement adapté à l'ergonomie de l'opérateur, câblé à l'unité de commande CNC.

La désignation « tournage horizontal » définit l'orientation de la disposition du clavier pour les machines-outils de tour (tournage). Sur un tour, le panneau de commande fait généralement face à l'opérateur horizontalement devant la zone de travail — la disposition des touches sur ce MDI est optimisée pour cette orientation. Il se distingue des variantes MDI de centre d'usinage (type M) qui utilisent des configurations d'agencement différentes.

Spécifications clés

Variantes de suffixe – Confirmer avant de commander

L'A02B-0281-C120 existe dans plusieurs configurations de suffixes qui déterminent le jeu de clés exact :

Le suffixe détermine quelles touches sont physiquement présentes et étiquetées sur le clavier. Confirmez le suffixe du MDI installé à partir de sa propre étiquette avant de commander — un suffixe incorrect s'adapte mécaniquement à la CNC mais présente des étiquettes de touches et des fonctions différentes.

FAQ

Q1 : Quelle est la différence entre un MDI de type séparé et un MDI monté sur écran LCD ?

Sur une CNC de type i-series montée sur écran LCD, l'écran et le clavier MDI sont combinés en une seule unité intégrée. Sur un type autonome, l'écran et le MDI sont séparés : le MDI (A02B-0281-C120) se connecte à l'unité de commande CNC par câble et se monte indépendamment. La configuration originale de la machine détermine quel type est correct ; un MDI autonome ne peut pas remplacer un MDI de type monté sur écran LCD, et vice versa.

Q2 : L'A02B-0281-C120 est-il compatible avec les centres d'usinage ainsi qu'avec les tours ?

Le -C120 est spécifiquement configuré pour les tours CNC (tournage) en disposition horizontale. Les variantes du centre d'usinage MDI utilisent différents numéros de pièce au sein de la série A02B-0281. L'installation d'un MDI de type tournage sur un centre d'usinage peut entraîner des inadéquations entre les fonctions des touches. Vérifiez le type de machine avant de commander.

Q3 : Le MDI n'affiche aucune réponse lorsque les touches sont enfoncées. Comment diagnostique-t-on le défaut ?

Vérifiez la connexion du câble entre le MDI et l'unité de commande CNC - un câble desserré ou endommagé est la cause la plus courante de panne du MDI. Inspectez le PCB du connecteur A20B-1008-0510 inclus avec l'unité pour détecter tout signe de dommage. Si le câble et le connecteur sont confirmés bons, le clavier MDI lui-même doit être remplacé.

Q4 : Le A02B-0281-C120 inclut-il le PCB du connecteur ?

Oui. L'unité est fournie avec le petit connecteur PCB (A20B-1008-0510) qui gère l'interface entre le clavier MDI et le câble CNC. Vérifiez que le PCB du connecteur est inclus et en bon état lors de l'inspection d'une unité usagée ou excédentaire.

Q5 : Quelle série de CNC est compatible avec l'A02B-0281-C120 ?

La série MDI A02B-0281 est conçue pour les commandes CNC FANUC de la série i dans la configuration autonome — séries 16i, 18i, 21i, 0i et les modèles associés de la série i qui utilisent l'architecture MDI distincte. La compatibilité dépend du modèle de CNC spécifique et de la configuration du panneau de commande. Confirmez la désignation du modèle CNC FANUC de la machine avant de commander.
