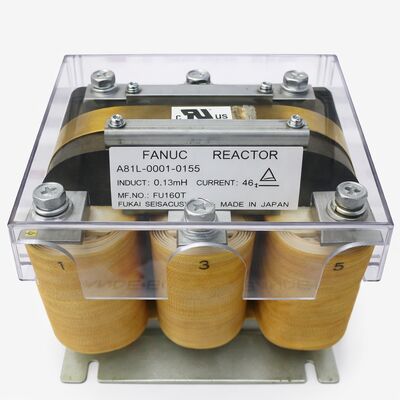

A81L-0001-0155 Fanuc Servo-réacteur à moteur à courant alternatif A81L00010155 A8IL-OOOI-OI55

Fanuc A81L-0001-0155 ∙ Réacteur de ligne à courant alternatif à 3 phases ∙ 46A, 0,13mH, 240V, protection CNC

Numéro de la partie:A81L-0001-0155 Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Série:A81L-0001

Le type:Réacteur de ligne à courant alternatif à trois phases

Nom de l'entreprise:Le Japon

Condition:Nouveau / excédent / utilisé disponible

Résumé

LeLes produits de la catégorie A peuvent être utilisés pour les produits de la catégorie A.est un réacteur à ligne à courant alternatif à trois phases, à 46 A, à une inductance de 0,13 mH et à 240 V CA,utilisé dans les systèmes de servo-entraînement CNC Fanuc et les entraînements à broche comme composant de qualité de puissance passive entre l'alimentation électrique entrante et l'entrée de puissance du cabinet d'entraînement.

Il est physiquement petit par rapport à sa capacité actuelle, retiré du service, une unité de ce type pèse environ 9 livres et fait son travail silencieusement, sans pièces mobiles, sans connexion électrique propre,et aucune configuration requise.

Ce qu'il fait est simple mais conséquent. Les trois inducteurs un par phase en série avec l'alimentation en courant alternatif créent une impédance contrôlée qui limite le courant d'entrée à l'alimentation de l'entraînement,atténue les transitoires de tension avant qu'ils n'atteignent le stade rectificateur de l'entraînementAucune de ces fonctions ne produit un effet spectaculaire, immédiatement visible.

Leur valeur s'accumule sur des mois et des années de cycles d'alimentation, de perturbations de tension et d'heures de fonctionnement, ce qui prolonge la durée de vie des diodes rectificatrices, des condensateurs de bus CC,Il est donc nécessaire d'élaborer un programme de réacteurs de fusion et d'approvisionner l'infrastructure de distribution de manière à ce qu'un réacteur manquant ne puisse pas.

Confirmé installé sur les centres d'usinage verticaux Fanuc Fortune VMC-55 et les plates-formes de commande FANUC 0i-MC similaires,le réacteur A81L-0001-0155 est le réacteur correctement spécifié pour les systèmes d'entraînement qu'il protège.

La série A81L-0001 couvre une gamme de valeurs de courant et d'inductivité dans différentes configurations d'entraînement Fanuc. Le suffixe 0155 identifie cette unité spécifique 46A / 0,13mH / 240V.

Principales spécifications

46A, 0,13mH

La valeur nominale du courant et de l'inductivité définissent ensemble ce que fait le réacteur et à quel système d'entraînement il appartient.La valeur de 46A est la capacité de courant continu le courant d'entrée CA global des servo- et spindle drive modules qu'il alimente, tirée de l'alimentation électrique sous charge normale.

Sur un système d'entraînement Fanuc à plusieurs axes, ce courant global comprend tous les axes fonctionnant simultanément dans des conditions de charge d'usinage typiques, et pas seulement l'axe individuel le plus lourd.

L'inductance de 0,13 mH se trouve entre le réacteur A81L-0001-0155 et les autres réacteurs de la même série A81L.

Une inductance plus élevée fournit une attenuation harmonique plus forte et une limitation plus efficace de l'inclinaison, mais introduit également une plus grande chute de tension à travers le réacteur à plein courant nominal.

La valeur de 0,13 mH représente l'inductivité que l'ingénierie Fanuc a jugée appropriée pour le système d'entraînement pour lequel ce réacteur a été spécifié:une protection suffisante pour prolonger significativement la durée de vie des composants de conduite, sans une chute de tension suffisante pour faire descendre la tension du bus CC en dessous du seuil de fonctionnement de l'entraînement en cas de demande maximale.

La tension nominale de 240 V confirme que ce réacteur est conçu pour la tension d'alimentation en trois phases de 200-240 VAC utilisée avec les systèmes d'entraînement de la classe Fanuc 200 V dans le monde entier.

Il n'est pas conçu pour les systèmes triphasés de 400 V ou 480 V qui nécessitent des réacteurs de classe haute tension de la même famille A81L.

Ce que protège le réacteur et pourquoi son retrait crée des risques

Every Fanuc servo and spindle amplifier contains a rectifier bridge — typically a set of diode modules — that converts the incoming AC mains to the DC bus voltage the drive's inverter stage uses to drive the motorCes diodes rectificatrices sont directement sur le chemin de deux catégories de contraintes électriques que le réacteur de ligne limite:

Courant d'entrée sur mise en marche.Lorsque les condensateurs de bus CC de l'entraînement sont déchargés au moment de l'application de l'alimentation, ils tirent un grand pic de courant de l'alimentation.

Avec le réacteur en circuit, l'inducteur résiste à l'augmentation rapide du courant et permet aux condensateurs de se charger plus progressivement.

Sans le réacteur, chaque cycle de puissance fournit l'infiltration totale et sans restriction aux diodes rectificatrices ∙ un événement de stress qui, répété sur des milliers de cycles de puissance pendant la durée de vie de la machine,contribue à la dégradation progressive du redresseur.

Les transitoires de tension provenant de l'environnement du réseau.L'alimentation électrique industrielle est équipée de transitoires de tension rapide provenant de commutations de contacteurs, de démarrages de moteurs à proximité et d'événements de commutation de services publics.Ces transitoires apparaissent à l'entrée de l'entraînement comme des pics de tension en hausse rapide.

L'inductivité du réacteur limite le taux d'augmentation de tension, donnant au circuit de protection d'entrée du moteur le temps de répondre.

Sans cette limitation, les transitoires atteignent le redresseur et les condensateurs de bus CC à leur plein débit.

Le fonctionnement d'un système d'entraînement Fanuc sans réacteur de ligne spécifié est opérationnellement possible mais supprime les deux mécanismes de protection.

Sur une machine de production qui devrait fonctionner pendant des années, ce choix échange un faible coût actuel des composants contre une défaillance du module d'entraînement plus coûteuse qui survient sans avertissement.

Placement et installation

L'A81L-0001-0155 est installé en série avec les trois phases de l'alimentation en courant alternatif,entre l'interrupteur principal ou l'isolateur fusionné et les bornes d'entrée CA du module d'alimentation Fanuc (PSM) ou du bus d'entrée d'alimentation servo principal.

Les trois conducteurs passent par les trois enroulements d'induction du réacteur avant d'atteindre l'entrée de l'entraînement.et aucune alimentation électrique n'est requise pour le réacteur lui-même.

Les connexions terminales du réacteur transportent un courant complet en continu sous charge. Terminal connection torque should be verified to the reactor's terminal specification at installation — loose connections at the rated current level generate localised heating at the terminal that the reactor's winding design does not account for and that will not be visible until the connection begins to degrade.

Notes sur les sources

L'A81L-0001-0155 est disponible sur le marché Fanuc MRO et surplus en état neuf, excédentaire et d'occasion.inspecter les connexions terminales pour détecter la décoloration ou les dommages causés par la chaleur, vérifier que les trois enroulements sont intacts (un simple contrôle de la résistance confirme la continuité) et confirmer la valeur d'inductance avec un compteur LCR si l'historique de service de l'unité est inconnu.

Le réacteur n'a pas de mécanisme d'usure intrinsèque. Une unité en bon état physique avec des enroulements intacts fonctionnera de manière identique à une nouvelle unité.

Confirmez le suffixe correct avant de commander.

La série A81L-0001 couvre plusieurs valeurs de courant et d'inductance dans différentes configurations de systèmes d'entraînement.Spécification 13mH spécifiquement suffixes adjacents dans la même série ont des qualités différentes et ne sont pas des substituts équivalents.

Questions fréquentes

Q1: Quelles configurations de machines CNC Fanuc utilisent le A81L-0001-0155?

Ce réacteur a été confirmé installé dans des centres d'usinage verticaux contrôlés par Fanuc, y compris le Fortune VMC-55 avec contrôle Fanuc 0i-MC. the A81L-0001-0155 is the correctly specified reactor for Fanuc CNC drive configurations where the aggregate AC input current is in the 46A class — typically mid-range multi-axis servo systems with a combined servo and spindle drive power requirement that falls within this reactor's 46A continuous rating.

Q2: Le système d'entraînement peut-il fonctionner sans réacteur de ligne?

Les entraînements fonctionneront sans le réacteur à court terme, mais cela élimine la limitation de l'incursion et l'atténuation transitoire qu'il fournit.Chaque cycle d'alimentation fournit un courant d'entrée illimité aux diodes rectificateurLes transitoires de tension sur le réseau atteignent l'entrée de l'entraînement à pleine vitesse.

Au fil du temps, ces contraintes accélèrent la dégradation du redresseur et le vieillissement du condensateur de bus CC.La conséquence pratique apparaît comme une défaillance prématurée de l'entraînement, généralement sans avertissement, plutôt qu'un problème opérationnel immédiat.Le remplacement d'un module d'amplificateur d'entraînement dépasse sensiblement le coût de maintenance du réacteur.

Q3: L'A81L-0001-0155 est-il interchangeable avec l'A81L-0001-0156 ou l'A81L-0001-0157?

Le 0156 est classé à 62A / 0,14mH et le 0157 à 110A / 0,07mH.Chaque suffixe correspond à une configuration spécifique du système d'entraînement avec des exigences de courant et d'inductivité globaux différentes..

L'utilisation d'un réacteur de taille insuffisante (courant nominal inférieur) risque un surcourant soutenu à travers les enroulements.Toujours faire correspondre le suffixe numéro de pièce exactement à la spécification du système d'entraînement.

Q4: Comment vérifier un A81L-0001-0155 utilisé avant l'installation?

Vérifiez les connexions de terminaux pour détecter la décoloration par la chaleur ou le matériel lâche.Mesurer la résistance à travers chacune des trois enroulements pour confirmer la continuité et l'équilibre de phase.

Vérifiez qu'il n'y a pas de continuité entre les enroulements ou entre un enroulement et le corps du réacteur (ce qui indiquerait une défaillance de l'isolation).Inductance de 13 mH avec un compteur LCRUne unité qui passe ces contrôles fonctionnera de la même façon qu'une nouvelle unité.

Q5: Que se passe-t-il si un réacteur de la même série de puissance supérieure est utilisé à la place, par exemple le 0157 à 110A?

Le 0157 à courant plus élevé fournirait une capacité de courant adéquate, mais son inductance (0,07 mH) est inférieure à celle du 0155 de 0,13 mH.Cela réduit l'atténuation harmonique et la limitation de l'incendie par rapport au réacteur correctement spécifié.

L'entraînement fonctionnera, et aucune défaillance ne se produira immédiatement, mais l'efficacité de la protection est réduite par rapport à la spécification correcte.la correspondance du suffixe du réacteur spécifié par Fanuc avec le système d'entraînement est la bonne pratique technique.
