A81L-0001-0156 Réacteur à servomoteur à courant alternatif Fanuc A81L00010156 A8IL-OOOI-OI56

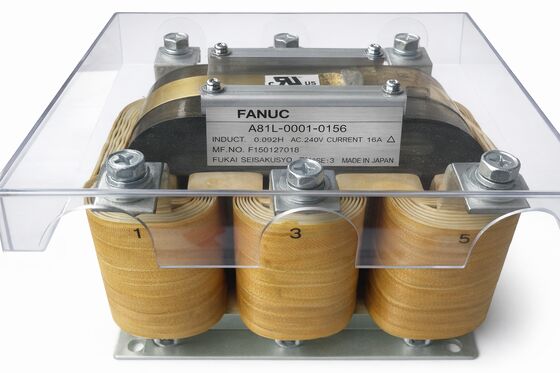

Fanuc A81L-0001-0156 ∙ Réacteur à ligne à courant alternatif à 3 phases ∙ 62A, 0,14mH, 264V, protection contre les entraînements CNC

Numéro de la partie:A81L-0001-0156 Les États membres doivent fournir des informations détaillées sur la situation.

Série:A81L-0001

Le type:Réacteur de ligne à courant alternatif à trois phases

Condition:Nouveau / excédent / utilisé disponible

Résumé

LeLes produits de la catégorie 1 doivent être présentés dans la catégorie 1 conformément à l'annexe II.Il s'agit d'un réacteur à ligne à courant alternatif à trois phases de 62 A, d'une inductance de 0,14 mH et d'un courant alternatif de 264 V, conçu pour être utilisé dans les systèmes de servo-entraînement CNC Fanuc.Il s'installe entre l'alimentation électrique entrante et les bornes d'entrée CA du système d'entraînement, agissant comme une impédance contrôlée en série avec les trois phases simultanément.Ce placement, juste à l'endroit où l'alimentation brute du réseau rencontre l'électronique sensible du moteur, est l'endroit où le réacteur gagne sa place dans l'armoire..

Comparé à l'A81L-0001-0157 (110A / 0,07mH) à courant plus élevé, l'A81L-0001-0156 se trouve à un courant nominal inférieur avec une valeur d'inductivité plus élevée.

Cette combinaison raconte l'histoire de son application: elle est destinée à de plus petites configurations d'entraînement Fanuc où le courant d'entrée total est modéré,et lorsque l'inductivité supplémentaire fournit une atténuation harmonique et une limitation de l'incendie plus approfondies que les alternatives à inductance inférieure.

Sur les machines avec un seul module d'amplificateur servo, un entraînement à broche compact ou une configuration à axe limité, la spécification 62A / 0,14mH est le bon ajustement non une solution de secours,mais une correspondance délibérée aux exigences électriques du système de propulsion.

Principales spécifications

Inductivité plus élevée, courant plus faible Comprendre la spécification

La relation entre l'inductivité et le courant nominal dans les réacteurs en ligne n'est pas arbitraire.ce qui signifie une limitation plus efficace du courant d'entrée à l'allumage et du courant harmonique pendant le fonctionnement.

Mais une inductance plus élevée crée aussi une plus grande chute de tension à plein courant nominal, ce qui explique pourquoi elle est plus grande,Les réacteurs à courant plus élevé utilisent des valeurs d'inductivité plus faibles pour maintenir la perte de tension dans des limites acceptables pour le système d'entraînement qu'ils alimentent..

À 0,14mH et 62A, le réacteur A81L-0001-0156 se trouve vers l'extrémité à inductance plus élevée de la famille de réacteurs Fanuc A81L de cette classe de courant.

Le résultat est une suppression harmonique relativement forte et une limitation de l'inclinaison pour la capacité d'entraînement qu'il couvre ¢ utile dans les installations où la qualité de l'alimentation est variable,lorsque d'autres équipements sensibles partagent le même circuit d'alimentation, ou lorsque l'historique électrique de la machine comporte des défauts d'entrée d'entraînement inexpliqués qu'un réacteur plus efficace aurait pu éviter.

La tension nominale de 264 V confirme que ce réacteur est conçu pour les tensions internationales des réseaux industriels, en particulier la plage de 200-240 VAC utilisée en Europe, en Asie,et les configurations mono-armoires 208V/240V courantes dans les installations industrielles nord-américainesIl n'est pas adapté aux systèmes triphasés de 480 V.

Ce que protège le réacteur et comment

Every Fanuc servo amplifier and spindle amplifier contains a rectifier stage — typically a diode bridge — that converts the incoming AC supply to the DC bus voltage the inverter uses to drive the motorCette étape du redresseur est directement exposée à tout ce que l'alimentation électrique présente: courants d'entrée, transitoires de tension, perturbations harmoniques d'autres équipements sur la même alimentation,et le stress thermique cumulé des cycles de puissance répétés.

L'A81L-0001-0156 s'occupe de tous ces problèmes simultanément.14mH inductance resists the sudden current demand from the drive's uncharged DC bus capacitors — the inrush that would otherwise spike to a multiple of the operating current and stress the rectifier diodes with each power cycle.

Au cours de la durée de vie d'une machine de production qui s'alimente une ou deux fois par quart de travail, cette réduction répétée de l'élan fait une différence mesurable dans la longévité du redresseur.

Au cours du fonctionnement, l'onduleur qui commute dans les servo- et les entraînements à broche crée des courants harmoniques à multiples de la fréquence d'alimentation, principalement les 5e et 7e harmoniques sur un système triphasé.

Ces débris s'écoulent à travers le raccordement au réseau et peuvent affecter les équipements voisins, causer des déplacements gênants dans les dispositifs de protection de l'alimentation,ou contribuent à des problèmes thermiques inexpliqués dans les transformateurs de distributionL'inductivité du réacteur atténue ces harmoniques à la source, les maintenant à des niveaux acceptables sur le circuit d'alimentation.

Les transitoires de tension spikes rapides de commutation de contacteur à proximité, démarrage du moteur ou événements de commutation d'utilité sont ralentis par l'inductivité du réacteur avant d'atteindre les condensateurs d'entrée de l'entraînement.

Les condensateurs voient toujours l'énergie transitoire, mais ils la voient à une vitesse contrôlée d'augmentation plutôt qu'à un pas instantané,qui réduit la contrainte sur l'isolation du condensateur et prolonge sa durée de vie.

Installation dans le boîtier d'entraînement

L'A81L-0001-0156 s'installe en série avec les trois conducteurs de phase du réseau, généralement à l'entrée CA de la section d'alimentation servo de la machine.le réseau électrique entre par un disjoncteur ou un bloc de fusible, passe à travers le réacteur, puis se connecte au module d'alimentation (PSM) ou directement au bus AC principal du système d'entraînement.

Le réacteur n'a pas de connexions de commande, il s'agit d'un composant purement passif avec trois bornes d'entrée et trois bornes de sortie.

À 62 A de courant nominal, la section transversale du conducteur d'alimentation et de sortie du réacteur doit être de taille appropriée. Undersized wiring connecting a line reactor creates localised heating at the terminations that is independent of the reactor itself and will not be visible until the insulation or terminal hardware shows distress.

Confirmez que la dimension du conducteur correspond à la valeur 62A, et pas seulement au courant d'entrée nominal de l'entraînement en aval, qui peut être inférieur dans des conditions de charge légère.

Les enroulements en cuivre et le noyau en fer du réacteur dissipent une partie de l'énergie qui circule à travers eux sous forme de chaleur.

Dans un placard bien ventilé, il est facilement absorbé à température ambiante modérée.l'augmentation de la température du réacteur augmente la charge thermique globale de l'armoire et doit être prise en compte dans les spécifications de refroidissement de l'armoire.

Réservation et vérification

L'A81L-0001-0156 est disponible sur le marché Fanuc MRO et surplus.ou matériel lâche et vérifiez que les trois terminaisons d'enroulement sont intactes et correctement torsionnées.

Une simple vérification de la résistance à travers chaque enroulement et entre les enroulements et la terre confirme l'intégrité de l'isolation de base.

L'inductivité du réacteur peut être vérifiée avec un compteur LCR si la valeur doit être confirmée avant l'installation, bien que cela soit rarement nécessaire sur une unité sans antécédents de dommages visibles.

Lors de la commande d'un remplacement, confirmer le suffixe 0156 spécifiquement.

La série A81L-0001 couvre plusieurs réacteurs de catégories différentes avec des valeurs d'inductivité et de courant différentes.Le 62A / 0.14mH / 264V spécification est unique au 0156.

Questions fréquentes

Q1: Quelle est la différence entre l'A81L-0001-0156 et l'A81L-0001-0157?

Le 0157 est classé à 110A avec une inductance de 0,14mH plus de courant, une inductance plus faible adapté aux plus grands systèmes d'entraînement Fanuc avec un courant d'entrée global plus grand.14 mH même inductance, une capacité de courant plus faible correspondant à des configurations d'entraînement plus petites.

L'utilisation du 0157 sur un système conçu pour le 0156 fournit une capacité de courant adéquate mais la même inductance, de sorte que les performances harmoniques et d'incendie sont inchangées.

En utilisant le 0156 où le 0157 est spécifié, il y a un risque de surcourant dans les enroulements du réacteur.

Q2: L'A81L-0001-0156 est-il compatible avec les alimentations triphasées à 480 V?

Non. La tension nominale de 264 V CA confirme que ce réacteur est conçu pour un réseau triphasé de 200-240 VAC, qui couvre la tension d'alimentation standard utilisée avec les systèmes de servo-entraînement à broche de la classe Fanuc 200 V.Les systèmes d'entraînement de la classe Fanuc 400 V nécessitent des réacteurs de cette classe de tension..

L'installation d'un réacteur de 264 V sur une alimentation de 480 V constitue un risque d'isolation et un danger pour la sécurité. La classe de tension du réacteur doit correspondre à celle du réseau.

Q3: Comment l'inductivité de 0,14 mH se compare-t-elle aux réacteurs de ligne typiques, et est-ce que plus d'inductivité est toujours mieux?

0.14mH est à l'extrémité modérée à élevée pour un réacteur triphasé 62A. Une plus grande inductance offre une meilleure atténuation harmonique et une limitation plus forte de l'entrée,mais il introduit également plus de chute de tension à travers le réacteur à plein courant nominal qui réduit la tension disponible pour le bus CC de l'entraînement sous charge.

Fanuc spécifie des valeurs d'inductivité qui équilibrent l'efficacité de la protection contre la chute de tension acceptable pour chaque configuration de système d'entraînement.L'utilisation d'une valeur d'inductivité nettement supérieure à celle spécifiée risque de réduire les conditions de sous-tension à l'entrée de l'entraînement pendant la demande de courant de pointe.

Q4: Le système d'entraînement Fanuc peut-il fonctionner sans réacteur de ligne?

Les entraînements fonctionneront sans le réacteur, mais la protection d'entrée qu'il fournit est absente.Des courants harmoniques circulent sur le réseau électrique à une amplitude plus élevéeLes transitoires de tension atteignent l'entrée de l'entraînement sans atténuation.

L'effet pratique s'accumule lentement, le vieillissement du condensateur s'accélère, la contrainte du redresseur augmente et l'entraînement devient plus vulnérable aux défauts liés aux entrées.Sur une machine qui devrait fonctionner pendant des années en production, supprimer cette protection pour réduire le coût ou la complexité de l'armoire est un mauvais compromis.

Q5: Le réacteur nécessite-t-il une maintenance?

Le réacteur n'a pas de pièces mobiles et ne nécessite pas de lubrification, de réglage ou d'étalonnage. Periodic inspection of terminal connections for tightness and signs of overheating is worthwhile — loose or corroded terminals at the rated current level generate local heat that the reactor's winding specification does not account for.

Une vérification de la résistance de remontage lors de l'entretien prévu confirme l'intégrité de l'isolation.la durée de vie du réacteur est déterminée par la qualité de son environnement d'installation plutôt que par tout mécanisme d'usure inhérent.
