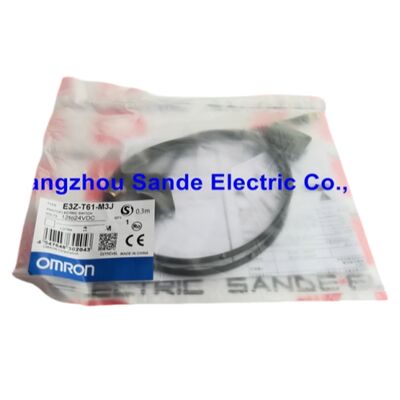

Omron E3Z-T61-M3J | Jeu de capteurs photoélectriques à faisceau traversant — 15m, infrarouge 870nm, NPN, Light-ON/Dark-ON, 12–24VDC, IP67, câble dénudé M8 4 broches 0,3m

Présentation

Le Omron E3Z-T61-M3J est un jeu de capteurs photoélectriques à faisceau traversant de la série compacte E3Z, équipé du connecteur à câble dénudé M8 4 broches et d'un câble de 0,3 mètre.

Le suffixe M3J identifie cette variante de connexion spécifique au sein de la famille de produits E3Z-T61 : le boîtier rectangulaire en PBT de 10,8 mm de large, la LED infrarouge de 870 nm, la portée de détection de 15 mètres et la sortie de commutation NPN sont identiques à toutes les variantes E3Z-T61 ; le M3J fournit l'interface à câble dénudé M8 4 broches par opposition au câble pré-câblé standard (suffixe 2M) ou à l'alternative à câble dénudé M5J 3 broches.

La série E3Z s'est vendue à plus d'un million d'unités par an dans le monde — un volume de production qui reflète sa position établie en tant que choix de base pour la détection à faisceau traversant dans les systèmes d'emballage, les systèmes de convoyage, la manutention des matériaux et l'automatisation des machines-outils.

La combinaison d'une distance de détection de 15 mètres, d'un boîtier de 10,8 mm de large et d'un temps de réponse de 1 ms dans un corps en PBT avec étanchéité IP67 confère à l'E3Z-T61 une enveloppe de spécifications difficile à égaler à son prix, c'est pourquoi le capteur apparaît à plusieurs reprises dans les nouvelles conceptions de machines et en remplacement dans les installations existantes.

Un jeu à faisceau traversant se compose de deux unités : l'émetteur (variante E3Z-T61-L) et le récepteur (variante E3Z-T61-D), montés sur des côtés opposés de la zone de détection. L'émetteur transmet un faisceau infrarouge modulé continu ; le récepteur surveille en continu le niveau du signal reçu.

Lorsqu'une cible opaque pénètre dans le trajet du faisceau et l'interrompt, le signal reçu tombe en dessous du seuil et la sortie NPN du récepteur bascule. L'émetteur ne nécessite qu'une connexion d'alimentation — aucune sortie de signal, aucune connexion PLC.

Tout le traitement du signal et la commutation de sortie se trouvent dans l'unité réceptrice.

Spécifications clés

Faisceau traversant de 15 mètres — Pourquoi la portée est importante

En détection photoélectrique, la configuration à faisceau traversant permet d'atteindre la plus grande portée de détection possible pour une puissance de LED et une taille de boîtier données. Le faisceau voyage dans une seule direction de l'émetteur au récepteur sans la pénalité de double atténuation de la lumière réfléchie.

À 15 mètres, l'E3Z-T61 couvre des zones de détection que la plupart des capteurs à réflexion diffuse ne peuvent pas approcher — le modèle à réflexion diffuse E3Z couvre 1 mètre avec le même boîtier — et ce, sans nécessiter le matériel réflecteur dont la détection rétroréfléchissante a besoin de l'autre côté de la zone.

Pour les grandes zones de machines, les portes industrielles, les larges zones de convoyage et la détection de véhicules dans les allées d'entrepôt, 15 mètres couvrent la section transversale complète à partir d'une seule paire de capteurs. L'empreinte de montage est minimale — un boîtier de 10,8 mm de large de chaque côté — sans matériel sur les murs de la zone de détection entre les deux points de montage.

La spécification de 15 mètres s'applique sans brouillard, fumée ou particules dans le trajet du faisceau.

Dans les environnements avec brouillard de liquide de coupe, poussière ou vapeur, la distance de détection effective est réduite.

Le réglage de sensibilité à un seul tour permet à l'opérateur d'augmenter la sensibilité vers le maximum pour compenser un trajet de faisceau contaminé, l'indicateur de stabilité confirmant qu'une marge de signal suffisante reste pour une commutation fiable.

Câble dénudé M8 4 broches (M3J) — Connexion rapide, profil compact

Le connecteur M8 4 broches de la variante M3J fournit une interface standard déconnectable sur le terrain dans un diamètre de connecteur de 8 mm. Comparé au câble pré-câblé de 2 mètres (E3Z-T61 2M), le câble dénudé de 0,3 mètre réduit la masse du câble au niveau du corps du capteur — un avantage dans les emplacements de montage sujets aux vibrations ou lorsque le capteur est monté dans un espace restreint et que le routage du câble commence immédiatement derrière le capteur.

Depuis l'extrémité du câble dénudé M8, un câble de terrain M8 4 broches standard est acheminé vers le panneau de commande, la boîte de jonction ou le module d'E/S.

Le connecteur M8 4 broches transporte quatre conducteurs : marron (+V alimentation), bleu (0V commun), noir (sortie NPN) et blanc (non utilisé dans cette configuration). Pour l'unité émettrice, seuls les broches d'alimentation sont actives.

Pour le récepteur, le fil de sortie NPN noir se connecte à l'entrée numérique NPN du PLC.

Le diamètre du corps M8 est la norme de connecteur de terrain compact — plus petit que le M12 et approprié pour le boîtier de 10,8 mm de large de l'E3Z, où un connecteur M12 serait disproportionné par rapport au corps du capteur et plus difficile à acheminer dans les installations de capteurs denses.

Sortie NPN — Logique de puits pour entrée PLC

La sortie collecteur ouvert NPN de l'E3Z-T61-M3J est le complément standard pour les cartes d'entrée PLC de spécification japonaise et pour les systèmes PLC utilisant des modules d'entrée numérique NPN (puits).

En connexion NPN, le fil de sortie noir du récepteur se connecte à la borne d'entrée du PLC ; le transistor NPN, lorsqu'il conduit (cible dans le faisceau ou faisceau absent selon le mode), tire la borne d'entrée vers 0V — le PLC lit cela comme une entrée logique 1.

La sortie NPN gère jusqu'à 100 mA à travers la charge, couvrant les canaux d'entrée PLC standard (5–20 mA), les voyants lumineux, les relais et les petites bobines de solénoïde directement.

La spécification de tension résiduelle — 1V max pour les charges inférieures à 10 mA, 2V max pour 10–100 mA — signifie que la charge voit la tension d'alimentation moins la chute résiduelle lorsque la sortie conduit. Pour les entrées PLC avec une tension ON minimale de 11V à une alimentation de 24V, 22V à la borne d'entrée (24V moins 2V résiduel) est confortablement au-dessus du seuil.

IP67 + résistant à l'huile — Prêt pour les environnements de machines-outils et d'emballage

Omron spécifie IP67 pour la série E3Z basé sur une nouvelle technologie de moulage par injection appliquée au boîtier en PBT — la géométrie du boîtier est moulée pour sceller l'électronique interne sans joints séparés ni vis de couvercle qui pourraient se desserrer avec le temps.

La désignation résistante à l'huile étend la protection aux huiles de coupe et aux liquides de refroidissement dans l'environnement des machines-outils, où le contact prolongé avec un film d'huile est la condition normale de surface du capteur plutôt qu'un éclaboussement occasionnel.

Le boîtier en PBT lui-même résiste à la plupart des huiles industrielles, liquides de refroidissement et solvants de nettoyage. Pour les produits chimiques agressifs — acides concentrés, solvants chlorés ou fluides de travail des métaux spécialisés — la documentation E3Z d'Omron fournit un tableau de résistance chimique pour vérifier la compatibilité avant l'installation.

FAQ

Q1 : L'E3Z-T61-M3J est un jeu — quelle unité se connecte au PLC et comment l'émetteur est-il alimenté ?

L'unité réceptrice génère la sortie NPN et se connecte au PLC. Câblez le récepteur : fil marron à +12–24V CC, bleu à 0V, noir à la borne d'entrée NPN du PLC. L'émetteur ne nécessite qu'une alimentation : marron à +12–24V CC, bleu à 0V.

L'émetteur ne génère aucune sortie de signal — le fil blanc du connecteur M8 de l'émetteur n'est pas utilisé. L'émetteur et le récepteur tirent de la même alimentation 24V CC mais ont des connexions d'alimentation indépendantes.

Q2 : Comment les modes Light-ON et Dark-ON sont-ils sélectionnés et quand chacun est-il utilisé ?

Le sélecteur de mode de fonctionnement est un interrupteur sur le corps du récepteur accessible avec un petit tournevis ou un outil de sélection. Light-ON : la sortie s'active lorsque le faisceau est reçu (chemin non obstrué).

Le PLC voit ON lorsqu'aucun objet ne bloque le faisceau, et OFF lorsqu'une cible le coupe. Dark-ON : la sortie s'active lorsque le faisceau est interrompu. Le PLC voit ON lorsque la cible est détectée. Light-ON est le mode standard pour la détection d'objets (la sortie bascule lorsque quelque chose entre dans la zone).

Dark-ON convient pour confirmer qu'un chemin est dégagé ou pour compter les articles passant à travers le faisceau (la sortie s'active à chaque rétablissement du faisceau).

Q3 : La sensibilité est un réglage manuel à un seul tour — comment est-elle réglée lors de l'installation ?

Avec l'émetteur alimenté et aligné sur le récepteur, le potentiomètre de sensibilité est initialement réglé au maximum. L'indicateur de stabilité (LED verte) confirme si une marge de signal suffisante existe. Si l'indicateur de stabilité est allumé en continu, la marge de signal est adéquate.

S'il clignote, l'alignement du faisceau doit être amélioré ou le trajet de détection est contaminé.

Réduisez la sensibilité uniquement si des déclenchements intempestifs dus à des réflexions ou à des objets proches se produisent — dans la plupart des installations à faisceau traversant propres, la sensibilité maximale est le réglage correct, offrant la marge de stabilité la plus large possible.

Q4 : L'E3Z-T61-M3J peut-il être installé à l'extérieur ?

IP67 couvre l'exclusion complète de la poussière et l'immersion temporaire jusqu'à 1 mètre pendant 30 minutes — le niveau de protection est adapté aux emplacements extérieurs exposés aux intempéries qui n'impliquent pas de jet d'eau continu ou de submersion.

La plage de température de fonctionnement est de −25°C à +55°C, ce qui couvre une large gamme de conditions ambiantes extérieures. Pour les installations arctiques (en dessous de −25°C), les variantes de connecteur E3Z-T66/T86 ont une limite inférieure étendue de −40°C.

La lumière directe du soleil dirigée dans la lentille du récepteur peut interférer avec la détection — montez le récepteur avec sa face de détection à l'abri de l'exposition directe au soleil ou utilisez un blindage approprié.

Q5 : L'objet de détection standard est de 12 mm minimum — peut-on détecter des objets plus petits ?

La taille minimale de 12 mm s'applique à la portée complète de 15 mètres, où la section transversale du faisceau au point de détection détermine le plus petit objet détectable de manière fiable. À des distances d'installation plus courtes, des objets plus petits peuvent être détectés — à 1 mètre, des objets de quelques millimètres de diamètre interrompent le faisceau de manière fiable.

Si l'application nécessite de détecter des objets plus petits que 12 mm à longue portée, des accessoires à fente étroite (commandés séparément) peuvent être montés sur l'émetteur et le récepteur pour définir une section de faisceau plus étroite, réduisant la distance de détection maximale mais augmentant la sensibilité aux petits objets le long de l'axe du faisceau.
