2406KL-05W-B59 | Ventilateur de refroidissement NMB Minebea 60 mm DC — 24 V / 0,13 A / 4600 tr/min / 60 × 60 × 15 mm / Refroidissement électronique industriel

Ventilateur CC NMB 60 mm — Refroidissement compact à haute vitesse

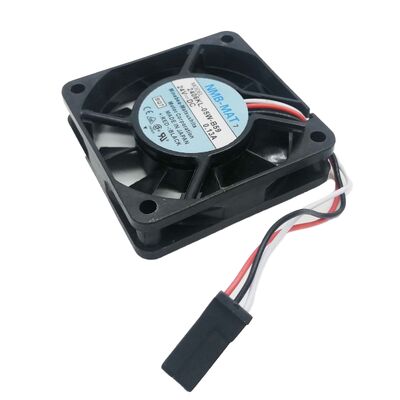

Le 2406KL-05W-B59 est un ventilateur axial CC 60 × 60 × 15 mm (6015) de NMB Technologies — le facteur de forme compact de 60 mm destiné aux positions de l'électronique industrielle où un ventilateur de 120 mm ne conviendrait pas mais où une gestion thermique est toujours nécessaire. À 4 600 tr/min, il s'agit d'un ventilateur haute vitesse de 60 mm, qui tourne plus rapidement que de nombreux ventilateurs plus grands pour compenser le diamètre plus petit des pales et maintenir un flux d'air utile à partir d'un boîtier compact.

L'alimentation 24 V CC et la large plage de tensions de fonctionnement (12,0-26,5 V) rendent le 2406KL-05W-B59 compatible à la fois avec l'alimentation de commande industrielle 24 V et les équipements électroniques 12 V — un type de ventilateur unique qui sert les deux contextes de tension d'alimentation.

Spécifications clés

Facteur de forme 6015 – Où ce ventilateur est utilisé

Le ventilateur 60×60×15mm (6015) occupe une niche spécifique dans le refroidissement de l’électronique industrielle :

Ventilateurs inférieurs à 120 mm :La norme 120 × 120 × 38 mm est trop grande pour de nombreuses positions de refroidissement au niveau du PCB et du module. Le ventilateur de 60 mm s'adapte aux espaces les plus petits : en ligne avec des dissipateurs de chaleur individuels, directement sur les modules IGBT et dans des boîtiers compacts trop petits pour des découpes de ventilateur de 120 mm.

Au-dessus des ventilateurs de 40 mm :Les ventilateurs de 40 mm offrent un débit d'air inférieur pour une vitesse de rotation donnée. Lorsqu'un ventilateur de 40 mm ne peut pas fournir un débit d'air suffisant et qu'un ventilateur de 120 mm ne convient pas, le 60 mm offre le niveau de performance intermédiaire.

Profondeur fine de 15 mm :La profondeur de 15 mm est nettement inférieure à la profondeur standard de 38 mm des ventilateurs de 120 mm, ce qui permet une installation dans des boîtiers très peu profonds ou derrière des portes à panneaux étroits où un ventilateur de 38 mm ne passerait pas.

Applications

Modules de puissance d'entraînement industriels :Ventilateurs de refroidissement compacts sur les modules d'alimentation IGBT, les cartes de commande de grille et les sous-ensembles d'alimentation dans les boîtiers industriels de VFD et de servomoteurs.

Refroidissement des automates et des automates :Ventilateurs compacts de 60 mm fournissant un flux d'air ciblé vers des processeurs ou des modules d'alimentation spécifiques dans les armoires API et les contrôleurs d'automatisation.

Refroidissement des ordinateurs industriels :Ventilateurs CC dans les Panel PC industriels, les ordinateurs monocarte et les boîtiers de contrôleurs intégrés nécessitant un refroidissement compact alimenté en 24 V.

Refroidissement des équipements laser :Modules de commande électroniques dans les découpeuses laser industrielles, les soudeuses et les systèmes de marquage — Les ventilateurs 24 V CC de 60 mm sont généralement spécifiés dans les boîtiers électroniques laser compacts.

FAQ

Q1 : Que se passe-t-il si le 2406KL-05W-B59 fonctionne à 12 V plutôt qu'à 24 V ?

À 12 V (la limite inférieure de fonctionnement), la vitesse du ventilateur diminue proportionnellement — jusqu'à environ 50 % du régime nominal, soit environ 2 300 tr/min au lieu de 4 600 tr/min. Le débit d’air diminue avec la réduction de la vitesse. Le ventilateur fonctionne toujours de manière fiable à 12 V, mais les performances de refroidissement sont réduites. Pour une capacité de refroidissement maximale, une alimentation 24 V est préférable ; Le fonctionnement en 12 V est acceptable lorsque le débit d'air réduit est encore suffisant pour la charge thermique.

Q2 : Qu'est-ce que le suffixe B59 dans 2406KL-05W-B59 et en quoi diffère-t-il des autres variantes du suffixe B ?

Dans le système de dénomination des ventilateurs de NMB, le suffixe B identifie le fil conducteur et le type de connecteur : B39 utilise un format de fil/connecteur spécifique, B59 utilise une longueur de fil ou une configuration de connecteur différente. Toutes les variantes de la série B du 2406KL-05W partagent des spécifications électriques et de débit d'air identiques : seul le format du câble et du connecteur diffère. Sélectionnez la variante dont le format de connecteur correspond au connecteur homologue ou aux exigences de terminaison de fil de l'application cible.

Q3 : Le 2406KL-05W-B59 est-il disponible avec une sortie de signal de vitesse (3 fils) ?

La série 2406KL de NMB est disponible en versions 2 fils (alimentation uniquement) et 3 fils (signal de vitesse). La variante avec suffixe -B59 est généralement une configuration à 2 fils. Pour les applications nécessitant une surveillance de la vitesse du ventilateur, vérifiez à partir de la sélection de produits NMB si une version à 3 fils avec les mêmes spécifications électriques est disponible dans la série 2406KL.

Q4 : Quelle est la durée de vie de la série NMB 2406KL à 24 V et 40 °C ambiant ?

Les ventilateurs à roulement à billes NMB de la série 2406KL ont une durée de vie L10 typique de 50 000 à 70 000 heures à 60 °C dans les configurations standard. À une température ambiante de 40 °C, la durée de vie du L10 est plus longue — environ le double par rapport à la température nominale de 60 °C. Avec une alimentation nominale de 24 V avec une température ambiante de 40 °C, le 2406KL-05W-B59 offre une longue durée de vie en service continu, adaptée aux équipements d'automatisation industrielle. Confirmez à partir de la fiche technique de NMB pour la durée de vie spécifique.
