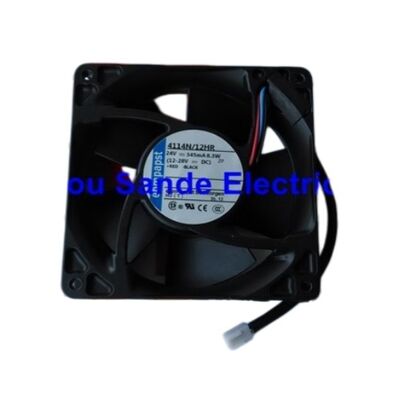

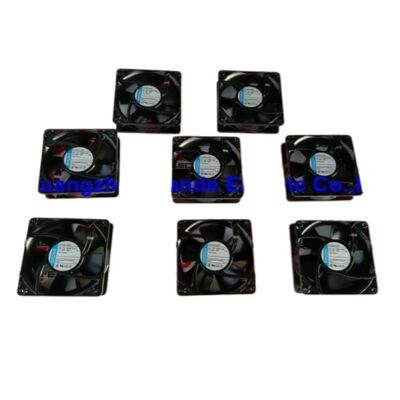

4114N-12HR Nouveau ventilateur de refroidissement à 8,3 W

4114N-12HR ∙ ebm-papst 120mm Ventilateur de refroidissement en courant continu ∙ 24V / 345mA / 8.3W / 4000 RPM / 126 CFM / Refroidissement par onduleur industriel

ebm-papst 4114N/12HR Ventilateur industriel à courant continu pour le refroidissement par onduleur

Le 4114N-12HR est un ventilateur de refroidissement axial à courant continu de 24 V d'ebm-papst, l'un des principaux fabricants mondiaux de ventilateurs et de moteurs industriels.dont le siège social est en Allemagne et dont la réputation de fabricant de produits de refroidissement de haute précisionLe 4114N/12HR est issu de la série 4114N d'ebm-papst, la famille de ventilateurs à courant continu de 120 mm destinés aux équipements industriels à 24 V.

Le débit d'air de 126,3 CFM à 4000 tours par minute fait du 4114N-12HR un ventilateur de 120 mm de haute performance offrant un débit d'air nettement supérieur à celui des ventilateurs typiques de 120 mm à tension similaire.Cette performance est conforme à son application principale comme ventilateur de refroidissement pour les onduleurs industriels, où une dissipation de puissance IGBT élevée nécessite un débit d'air maximal dans le format de montage standard du panneau de 120 mm.

Principales spécifications

Équipement électronique de qualité supérieure pour ventilateurs industriels

ebm-papst est reconnue internationalement pour son excellence en matière de génie des ventilateurs.

Technologie moteur CE (commutée électroniquement):ebm-papst a été le pionnier de la technologie EC des ventilateurs ­ moteurs à courant continu sans pinceau avec commutation électronique efficace.Le 4114N-12HR utilise une conception de moteur sans balais CC pour une longue durée de vie et une efficacité élevée par rapport aux moteurs AC à pôle ombragé dans la même application.

Efficacité élevée du débit d'air:Le 4114N / 12HR fournit 126,3 CFM à partir de 8,3W un rapport de débit d'air à la puissance qui reflète la conception aérodynamique de la lame et le moteur efficace d'ebm-papst.Les ventilateurs de courant continu industriels standard de taille similaire fournissent généralement 80 ‰ 100 CFM; la sortie CFM 126 du 4114N/12HR l'identifie comme une unité haute performance.

Applications

Disques à fréquence variable industriels:Ventilateur de remplacement ou de refroidissement direct pour les boîtiers VFD/onduleur utilisant un refroidissement alimenté à 24 V avec surveillance de la vitesse du ventilateur, spécification commune dans Siemens MICROMASTER, ABB ACS, Danfoss,avec une puissance de sortie de l'intérieur de l'appareil supérieure à 50 W.

Le refroidissement par servo-amplificateur:Ventilateur de refroidissement à 24 V pour les servo-entraînement le flux d'air 126 CFM élimine la chaleur des étages d'alimentation IGBT dans les boîtiers des servo-amplificateurs de milieu de gamme.

Équipement d'automatisation industrielle:Refroidissement pour les contrôleurs d'automatisation, les sources d'alimentation et les ordinateurs industriels nécessitant des ventilateurs à courant continu de 24 V de 120 mm avec surveillance de la vitesse.

Questions fréquentes

Q1: Que désigne le suffixe HR dans ebm-papst 4114N-12HR?

Dans le système de dénomination d'ebm-papst, le suffixe HR identifie une version spécifique dotée d'une protection de verrouillage du rotor intégrée et d'une sortie de vitesse (rétroaction du tachymètre).Les versions standard sans HR sont à 2 fils (alimentation uniquement); les versions HR ont 3 fils, y compris la sortie de surveillance de la vitesse. La désignation HR est requise pour les applications d'entraînement et d'onduleur qui nécessitent la détection d'une défaillance du ventilateur via l'entrée de signal de vitesse.

Q2: Quel est le format de sortie du signal de vitesse du ventilateur 4114N-12HR?

La sortie du signal de vitesse du troisième fil est généralement une sortie d'impulsion à collecteur ouvert générant deux impulsions par révolution dans de nombreuses configurations ebm-papst.L'onduleur ou le contrôleur surveille la fréquence d'impulsion pour calculer les tours de rotation réels du ventilateurLa spécification de sortie exacte (impulsions par tour, tension du signal, capacité de courant) est confirmée à partir de la fiche de données ebm-papst 4114N/12HR.

Q3: Le 4114N-12HR est-il compatible avec une alimentation 12V pour un fonctionnement à vitesse réduite?

Le 4114N-12HR est raté pour 24V DC. Operating at 12V reduces the motor speed to approximately half the rated RPM (due to the proportional relationship between DC voltage and brushless motor speed in open-loop operation) — airflow drops significantly and the fan may not generate enough torque to start reliably at cold temperatures. la spécification de ebm-papst doit être consultée pour la tension de fonctionnement minimale avant d'utiliser le ventilateur en dehors de son alimentation nominale de 24 V.

Q4: Comment puis-je confirmer que 4114N-12HR est le bon remplacement de mon ventilateur de refroidissement à onduleur?

Comparez les spécifications de l'étiquette du ventilateur défectueux avec le 4114N-12HR: tension (24 V CC), dimensions (120 × 120 × 38 mm) et nombre de connecteurs / fils (3 fils).Si le ventilateur d'origine est une marque différente mais partage ces paramètres, le 4114N-12HR peut servir de remplacement fonctionnel.confirmer que la polarité du signal de vitesse du troisième fil et le nombre d'impulsions correspondent aux spécifications d'entrée de défaut du ventilateur de l'entraînement.
