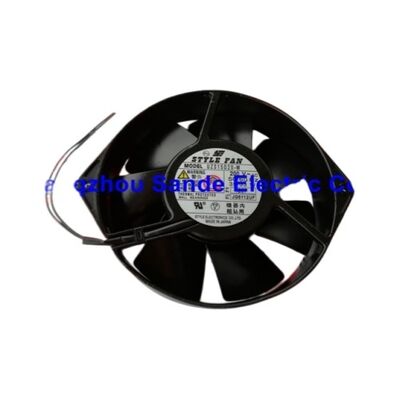

Ventilateur à haute température UZS15D20-M UZS15D20M UZS15D2O-M

UZS15D20-M | STYLE FAN Ventilateur de refroidissement haute température entièrement métallique — 200 V / 35 W / 172 × 150 × 38 mm / Refroidissement d'entraînement industriel

VENTILATEUR STYLE UZS15D20-M — Construction entièrement métallique pour service à haute température

L'UZS15D20-M est un ventilateur axial haute température de 172 mm de STYLE FAN, un fabricant japonais spécialisé dans les ventilateurs de refroidissement de qualité industrielle pour les environnements à haute température. La construction entièrement métallique est la caractéristique déterminante : le boîtier, les pales et les composants internes sont en métal plutôt qu'en plastique, offrant un fonctionnement fiable à des températures élevées qui dégraderaient ou détruiraient les ventilateurs industriels standard à boîtier en plastique.

Les ventilateurs haute température comme l'UZS15D20-M sont utilisés dans des emplacements d'armoires de disques où les températures ambiantes adjacentes à l'électronique de puissance, aux dissipateurs thermiques et aux noyaux de transformateur dépassent considérablement les valeurs nominales des ventilateurs en plastique standard — des environnements où les ventilateurs à boîtier en plastique tombent en panne prématurément en raison d'une dégradation thermique.

Spécifications clés

Construction entièrement métallique – Pourquoi c'est important pour le refroidissement à haute température

Les ventilateurs de refroidissement industriels standards utilisent du plastique technique (généralement du nylon ou du polypropylène chargé de verre) pour le boîtier et la turbine — des matériaux qui offrent des performances adéquates à des températures ambiantes allant jusqu'à 60-70°C. Dans les variateurs avec une dissipation de puissance continue élevée, la température ambiante interne de l'armoire à proximité du ventilateur peut dépasser considérablement ces limites :

Mécanismes de dégradation du plastique :Une température élevée ramollit progressivement le plastique au fil du temps, perdant ainsi sa stabilité dimensionnelle. Dans la roue, cela produit une déformation et un déséquilibre des pales, entraînant des vibrations, une augmentation de la charge sur les roulements et une défaillance précoce des roulements. Dans le boîtier, le ramollissement peut amener la turbine à entrer en contact avec les parois du boîtier, ce qui, dans un ventilateur en marche, est immédiatement catastrophique.

Immunité tout métal à la dégradation thermique :Le boîtier métallique et les composants de la turbine ne ramollissent pas aux températures rencontrées dans les armoires de variateurs industriels : même à une température ambiante soutenue de 80 à 100 °C, le ventilateur conserve sa stabilité dimensionnelle et fonctionne sans dégradation. La construction entièrement métallique de l'UZS15D20-M répond directement à ce mode de défaillance.

Applications

Armoires industrielles pour variateurs et onduleurs :Variateurs de fréquence, servoamplificateurs et armoires de commande de broches où la température interne adjacente aux modules IGBT, aux dissipateurs thermiques et aux transformateurs crée une zone à haute température pour le ventilateur de refroidissement.

Boîtiers d'entraînement de machines-outils CNC :Armoires d'entraînement de servomoteurs et de broches CNC sur les machines-outils fonctionnant dans les fonderies, les usines de moulage sous pression et autres environnements industriels chauds où les températures ambiantes de l'armoire sont supérieures aux normes.

Équipement de conversion de puissance :Redresseurs industriels, systèmes UPS et équipements de conditionnement d'énergie avec des températures internes élevées nécessitant des ventilateurs à construction métallique.

Panneaux de commande des fours et des fours :Armoires de commande de systèmes de chauffage industriels positionnées à côté des sources de chaleur des fours et des fours — la construction du ventilateur entièrement métallique résiste au rayonnement thermique de ces sources de chaleur.

FAQ

Q1 : Quelle température ambiante l'UZS15D20-M peut-il tolérer par rapport aux ventilateurs en plastique standard ?

Les ventilateurs industriels en plastique standard sont généralement conçus pour une température ambiante de fonctionnement de 60 à 70 °C. Les ventilateurs entièrement métalliques comme l'UZS15D20-M tolèrent des températures ambiantes soutenues nettement plus élevées : le boîtier métallique et la turbine ne ramollissent pas, ne se déforment pas et ne se dégradent pas à des températures qui détruiraient les ventilateurs en plastique. Confirmez à partir de la spécification STYLE FAN UZS15D20-M la température de fonctionnement maximale exacte pour ce modèle.

Q2 : Pourquoi l'UZS15D20-M a-t-il des puissances nominales différentes pour 50 Hz et 60 Hz ?

La vitesse du moteur du ventilateur CA est proportionnelle à la fréquence d'alimentation : le moteur tourne environ 17 % plus vite à 60 Hz qu'à 50 Hz. Une vitesse plus élevée signifie plus de flux d’air et une consommation d’énergie plus élevée. À 60 Hz : 35 W, régime plus élevé ; à 50 Hz : 33 W, régime proportionnellement inférieur. Dans les installations où le débit d'air est critique, confirmez que le débit d'air de 50 Hz est adéquat pour les exigences thermiques avant de déployer sur une alimentation de 50 Hz.

Q3 : L'UZS15D20-M peut-il être utilisé en remplacement direct dans un équipement initialement équipé d'un ventilateur de 172 mm en plastique ?

Oui, un ventilateur entièrement métallique offre une capacité supérieure à haute température à un ventilateur en plastique de mêmes dimensions et tension. Les dimensions de montage et l'interface d'alimentation sont les mêmes. Le remplacement entièrement métallique constitue toujours une amélioration par rapport au plastique et non une dégradation. Confirmez que la tension d'alimentation (200 V CA) et la direction du flux d'air correspondent aux exigences d'installation d'origine.

Q4 : Quel est le nombre de pales de ventilateur et le matériau de l'UZS15D20-M ?

Les pales de l'UZS15D20-M font partie de l'ensemble de turbine entièrement métallique – construction métallique sur toute la pale et le moyeu. Le nombre de pales affecte les caractéristiques sonores et la courbe pression-débit du ventilateur. Confirmez dans la fiche technique STYLE FAN le nombre spécifique de pales et la courbe de performance débit d'air/pression pour le modèle UZS15D20-M.
