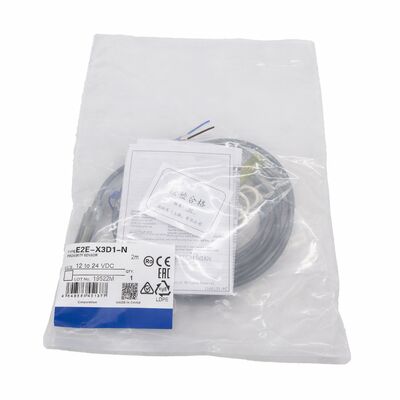

Capteur de proximité Omron E2E-X3D1-N
M12, 3mm, Blindé, CC 2 fils normalement ouvert
Marque : Omron | Série : E2E | Numéro de pièce : E2E-X3D1-N / E2EX3D1N
État : Neuf en emballage d'origine | Livraison gratuite | En stock
Fiabilité éprouvée dans les applications industrielles
Le capteur de proximité inductif blindé Omron E2E-X3D1-N s'est imposé comme une référence en matière de fiabilité dans les machines-outils, les convoyeurs, les cellules robotisées et les dispositifs de montage. Ce capteur cylindrique fileté M12 offre une portée de détection de 3 mm, une sortie CC 2 fils normalement ouverte et une protection environnementale IP67 pour détecter les cibles en métal ferreux sans contact physique.
Spécifications clés
| Spécification |
Valeur |
| Boîtier |
Cylindrique M12, corps fileté |
| Distance de détection |
3 mm (nominal) |
| Méthode de détection |
Inductive (métaux ferreux) |
| Blindage |
Blindé — montage affleurant possible |
| Type de sortie |
CC 2 fils, protégé contre l'inversion de polarité |
| Mode de fonctionnement |
NO (Normalement Ouvert) |
| Tension d'alimentation |
10 à 30 V CC |
| Plage de courant de charge |
3 à 100 mA |
| Fréquence de réponse |
1 000 Hz maximum |
| Température de fonctionnement |
−25 °C à +70 °C |
| Indice de protection |
IP67 / résistant à l'huile |
| Matériau du boîtier |
Laiton nickelé |
| Certifications |
CE, NEMA 1/4/6/12/13 |
Source : Fiche technique série Omron E2E, Cat. N° D126-E1
Capacité de montage affleurant
La conception blindée dirige le champ électromagnétique vers l'avant à travers la face du capteur, permettant une installation affleurante dans les supports métalliques et les châssis de machines sans interférence. Cela élimine le besoin d'anneaux d'espacement en plastique ou d'exigences de distance minimale, offrant une flexibilité de conception maximale dans les installations compactes.
Simplicité des 2 fils CC
L'architecture de sortie CC 2 fils simplifie l'installation en ne nécessitant que deux conducteurs, ce qui la rend idéale pour remplacer les interrupteurs mécaniques et réduire la complexité du câblage. Cette conception offre une compatibilité directe avec la plupart des cartes d'entrée d'API tout en maintenant un fonctionnement fiable.
Performances à haute vitesse
Avec une fréquence de réponse maximale de 1 000 Hz, ce capteur gère les applications à haute vitesse, y compris le comptage de dents d'engrenage, l'indexation et la détection de cibles rotatives, avec une marge de performance suffisante pour les applications industrielles standard.
Protection environnementale robuste
La certification IP67 garantit une protection complète contre l'infiltration de poussière et l'immersion temporaire dans l'eau. La face de détection résistante à l'huile et la gaine de câble en PVC offrent une protection supplémentaire contre les huiles de coupe, les liquides de refroidissement et les environnements de lavage à haute pression courants dans les applications de machines-outils.
Double indicateur LED
- Indicateur de réglage vert : Confirme l'alimentation et la détection de cible dans la plage de détection pendant l'installation
- Indicateur de fonctionnement rouge : Indique l'état de la sortie en temps réel pour la mise en service et le dépannage
Applications courantes
- Machines-outils et centres CNC — détection de présence de pièce et confirmation de position
- Outillage de bout de bras robotisé — détection de pièce de préhenseur et vérification de pièce
- Systèmes de convoyage — détection de palette et confirmation de position
- Lignes d'emboutissage et de presse — protection de matrice et confirmation d'alimentation de matériau
- Assemblage automobile — vérification de présence de composant
- Lignes agroalimentaires — détection d'emballages métalliques
Variantes de modèle
| Modèle |
Connexion |
Notes |
| E2E-X3D1-N 2M |
Câblé, câble PVC 2m |
Variante la plus courante en stock |
| E2E-X3D1-N 5M |
Câblé, câble PVC 5m |
Longues distances sans extension |
| E2E-X3D1-M1G |
Connecteur M12 |
Installations à déconnexion rapide |
| E2E-X3D2-N 2M |
Câblé, câble PVC 2m |
Sortie NF |
Questions fréquemment posées
Le E2E-X3D1-N détecte-t-il les métaux non ferreux comme l'aluminium ou l'acier inoxydable ?
Bien qu'optimisé pour les métaux ferreux, ce capteur détectera les métaux non ferreux avec une distance de détection réduite (généralement 40-50 % de la distance nominale pour l'aluminium). Vérifiez la fiabilité de la détection avec le matériau cible réel lors de l'installation.
Plusieurs capteurs peuvent-ils être montés à proximité les uns des autres ?
Oui, avec un espacement minimum de 30 mm côte à côte ou 20 mm face à face pour éviter les interférences mutuelles. Pour un espacement plus rapproché, envisagez des variantes à fréquence alternative.
Quelle est la différence entre une sortie NO et NC ?
La sortie Normalement Ouvert (NO) se ferme lorsqu'une cible est détectée (E2E-X3D1-N). La sortie Normalement Fermé (NC) s'ouvre lorsqu'une cible est détectée (E2E-X3D2-N). La plupart des applications utilisent la logique NO pour la détection de présence.
Quelle est l'exigence de charge minimale de 3 mA ?
Les capteurs CC 2 fils nécessitent un courant de charge minimum de 3 mA pour un fonctionnement correct. La plupart des entrées d'API industrielles consomment 5-15 mA, bien au-dessus de ce seuil.
Le E2E-X3D1-N est-il remplacé par de nouveaux modèles ?
Bien qu'Omron propose la série E2E NEXT avec des fonctionnalités améliorées, le E2E-X3D1-N reste disponible et est le remplacement direct pour les installations existantes nécessitant une forme, un ajustement et une fonction identiques.
Emballage et expédition
Expédié neuf dans son emballage d'origine Omron, scellé en usine. Livraison gratuite incluse avec expédition rapide pour les unités en stock. Les commandes internationales sont expédiées via DHL, FedEx ou UPS avec suivi complet.
