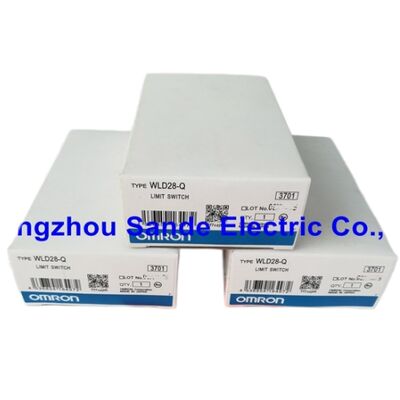

Nouveau commutateur de limite Omron WLD28-Q

Omron WLD28-Q. Commutateur de limite à usage général Actuateur de ressort en bobine (6,5 dia. × 140 mm), action rapide, SPST-NO + SPST-NC, 10A / 500VAC, auto-réinitialisation, IP67

Résumé

LeLes produits de base doivent être présentés dans un emballage de qualité supérieure.est une variante de l'actionneur à ressort en bobine de l'interrupteur de limite à usage général de la série WL la carrosserie WL28 équipée d'un ressort en bobine en acier inoxydable de 6,5 mm de diamètre de fil et d'une longueur totale de 140 mm,fournissant un actionneur d'approche omnidirectionnel qui dévie sous contact de n'importe quelle direction latérale et se réinitialise automatiquement à la position neutre lorsque la force de contact est retirée.

Le mécanisme d'action instantanée à l'intérieur du corps de l'interrupteur fournit untransition par contact réduit par rebond, indépendamment de la vitesse d'approche de l'élément d'actionnement, d'une table de machine à mouvement lent à une pousseuse à convoyeur à cycle rapide.

La série WL est la ligne principale d'Omron pour la détection de la position de la machine à usage général par contact physique.

Lorsque les capteurs inductifs et photoélectriques ont largement remplacé les interrupteurs de limite dans les nouvelles conceptions pour la détection standard de présence/absence,la série WL conserve une application active dans les contextes où le contact physique est la méthode de détection correcte: détection de pièces souples ou molles lorsque l'interrupteur doit se dévier physiquement avec la cible plutôt que de détecter le métal à un écart,éléments d'actionnement dont la direction d'approche est variable ou omnidirectionnelle, et les installations où le mouvement flexible du ressort de bobine permet de détecter des cibles qui endommageraient un piston ou un rouleau rigide.

L'actionneur à ressort en bobine est la caractéristique spécifique qui définit cette variante au sein de la famille de produits WLD28.

La bobine en acier inoxydable offre une résistance à la corrosion dans les environnements de liquide de refroidissement et d'huile,et la longueur du ressort de 140 mm donne une zone d'actionnement généreuse le ressort dévie et actionne l'interrupteur interne sur une longueur de déplacement beaucoup plus grande qu'un piston ou un rouleau ne peut accueillir.

Ce trajet d'actionnement prolongé est précieux pour détecter les cibles qui passent lorsque l'approche n'est pas contrôlée avec précision,ou lorsque la répétabilité du positionnement de la machine est insuffisante pour garantir l'actionnement fiable d'un piston à courte portée.

Principales spécifications

Actuateur de ressort en bobine

Le ressort en bobine est l'actionneur le plus polyvalent de la série WL. Contrairement au piston à rouleaux (actif uniquement sur l'approche verticale/axiale) ou au levier à rouleaux (actif sur un plan de rotation défini), le ressort à rouleaux est le plus polyvalent de la série WL. the coil spring accepts actuation from any lateral direction — the spring bends under force from any angle and internally operates the snap action switch at a defined deflection angle regardless of which direction the force came from.

Cette caractéristique omnidirectionnelle élimine l'exigence d'alignement qui rend les autres types d'actionneurs dépendants d'une géométrie d'approche précise de la cible.

La bobine en acier inoxydable à 6,5 mm de diamètre de fil fournit la résistance du matériau et la résistance à la corrosion pour les environnements industriels.

La longueur totale du ressort de 140 mm crée une zone d'actionnement d'environ 100 mm + de déplacement utilisable. Une cible passant n'importe où le long de cette zone dévie le ressort et actionne l'interrupteur.donnant une fenêtre de détection généreuse le long de la longueur du ressort que les actionneurs à piston ne peuvent pas fournir.

Pour des applications telles que la détection de l'éjection de pièces sur les presses, la détection des embouteillages sur convoyeur où un produit peut être poussé de n'importe quelle direction, la détection de la rupture de la toile ou de la bande sur les équipements de processus continus,et détection de la présence de composants flexibles qui ne peuvent pas pousser un actionneur rigide, la réaction flexible et omnidirectionnelle du ressort de bobine est la caractéristique active.

Mécanisme d'action rapide

Le mécanisme d'action instantanée stocke l'énergie dans un ressort jusqu'à un point de déclenchement défini,puis le relâche rapidement en transitionant les contacts à grande vitesse, quelle que soit la lenteur ou la rapidité de l'application de la force d'action..

Cette indépendance de vitesse est essentielle pour deux raisons pratiques.

Tout d'abord, les éléments d'actionnement à mouvement lent, une table hydraulique se déplaçant à 1 mm/minute,un dispositif de positionnement manuel appliquer une force à l'interrupteur si lentement qu'un simple contact de ressort traverserait la zone de commutation progressivement, produisant une période prolongée de rebond de contact ou d'arc électrique sur les surfaces de contact.L'action instantanée élimine cela en assurant le contact voyage d'ouvert à fermé (ou fermé à ouvert) en microsecondes, indépendamment de la vitesse de l'élément d'actionnement.

Deuxièmement, l'action instantanée produit une force de contact et une pression de contact constantes sur toute la gamme de vitesses et de températures de fonctionnement.

La répétabilité des points de commutation – l'hystérésis mécanique entre les positions d'allumage et d'arrêt – est étroite et prévisible,C'est pourquoi Omron spécifie la dimension avant le voyage (généralement 1.7 mm pour les variantes de piston à rouleaux WLD28) avec précision.

SPST-NO + SPST-NC ¢ Double rupture à deux circuits

La configuration de contact fournit un circuit normalement ouvert et un circuit normalement fermé à partir d'un seul corps d'interrupteur,Chacun est mis en œuvre comme une double rupture le contact interrompt le circuit à deux points simultanément.

Les contacts à double rupture offrent deux fois la distance d'interruption de l'arc par rapport aux contacts à rupture simple au même trajet de contact,c'est pourquoi la série WL atteint le niveau de contact 10A/500VAC/600VAC dans un boîtier de commutateur compact.

Dans les circuits de commande de machines, la configuration standard pour l'interverrouillage de position est d'avoir à la fois des contacts NO et NC disponibles à partir d'un corps d'interrupteur:le contact NO confirme la position actionnée au PLC (se ferme lorsque le ressort est dévié), tandis que le contact NC s'ouvre en même temps fournissant une action de changement qui peut simultanément alimenter un circuit et en désactiver un autre avec un seul actionnement de l'interrupteur.

Questions fréquentes

Q1: Le ressort est décrit comme "auto-réinitialisation"

Autoreset signifie que l'actionneur retourne à sa position neutre (libre) sous la force du ressort lorsque l'élément d'actionnement se retire et que les contacts retournent simultanément à leur état d'origine (NO s'ouvre,NC ferme).

Il n'y a pas d'action de verrouillage ou de maintien ∙ l'interrupteur ne maintient pas son état d'action après le retrait de la force d'action.

Il s'agit de la configuration standard pour la détection de position: l'interrupteur n'est actionné que lorsque la cible appuie sur le ressort,et le contact retourne à son état de repos dès que la cible se retire..

Q2: Quelle est la différence entre le double contact de rupture à 2 circuits et un SPDT standard à rupture simple?

Un SPDT standard (single pole double throw) fait basculer un seul terminal commun entre deux contacts, un pôle, deux positions.

La configuration de contact de rupture double à deux circuits du WLD28-Q fournit deux circuits distincts et indépendants: un SPST-NO (un seul pôle, un seul lancer,un circuit SPST-NC (un seul pôle et un seul lancer), normalement fermé), chacun avec double action de rupture.

Les deux circuits basculent simultanément mais sont électriquement isolés les uns des autres.Contrairement à un SPDT où les deux lancers partagent le terminal commun.

Q3: À 10 A/500 VAC, le WLD28-Q peut-il changer directement les circuits du moteur?

Le courant résistif nominal de 10 A s'applique aux charges non inductives (résistives) à 250 VAC.le courant d'entrée au démarrage du moteur (généralement 6 × courant à pleine charge) doit être dans le cadre du courant d'entrée du commutateur, et la résistance au contact au courant de charge du moteur est inférieure à la durée de vie électrique résistive nominale de 750 000 opérations.

Pour les commutations de moteurs de petite taille (chevaux fractionnés), la commutation directe est possible avec un dératage approprié.

Pour les moteurs plus grands, un contacteur intermédiaire protège les contacts des interrupteurs de limite et est une pratique courante.

Q4: Le ressort en acier inoxydable est de 140 mm de long comment est-il fixé au corps de l'interrupteur?

Le ressort de bobine est fixé au corps WLD28 à la section de la tête, où la base du ressort est en interface avec le mécanisme d'actionnement de l'interrupteur.La déviation du ressort dans n'importe quelle direction latérale transmet la force au mécanisme d'action rapide interne.

Pour l'installation, la carrosserie du commutateur est montée sur la machine avec des vis M4 à travers les trous de montage du boîtier du commutateur, le ressort orienté dans le sens de l'approche de la cible prévue.La construction en acier inoxydable résiste au liquide de refroidissement, l'huile et les agents de nettoyage typiques des environnements des machines-outils.

Q5: Quelle est la différence entre la durée de vie du type général et la durabilité électrique nominale?

Durée de vie mécanique000La durée de vie électrique (750,000 opérations) est le nombre d'actionnements à charge nominale (résistance 10A/250VAC), après quoi la résistance au contact peut augmenter au-delà de la spécification en raison de l'érosion par arc des surfaces de contact.

Dans les applications de commutation de petites charges de PLC (520mA), la durée de vie électrique effective est beaucoup plus longue que les 750 000 opérations nominales ∙ l'érosion par contact aux courants d'entrée de microampère PLC est négligeable.Pour la commutation de charges lourdes près du courant nominal, la durée de vie électrique de 750 000 opérations est la spécification limite.
