9CRA0412P4K10 | Ventilateur contrarotatif Sanyo Denki SanAce — 40 mm / 12 V CC / 4 fils / PWM / double axial / roulement à billes

Double ventilateur contrarotatif : deux fois plus de performances dans le même cadre

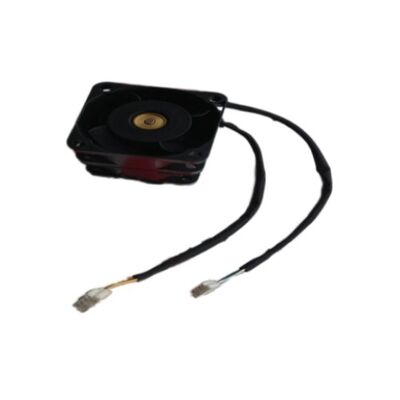

Le 9CRA0412P4K10 est un ventilateur axial double contrarotatif de la série SanAce de Sanyo Denki : deux ventilateurs de 40 mm empilés axialement, la turbine du deuxième ventilateur tournant dans le sens opposé à celui du premier. Cette conception à contre-rotation est une approche technique brevetée par Sanyo Denki pour maximiser le débit d'air et la pression statique à partir d'un format de ventilateur compact.

Dans un ventilateur unique standard, l'air quittant la turbine a à la fois une composante de vitesse axiale (la poussée utile qui déplace l'air à travers l'équipement) et une composante de vitesse de rotation (un tourbillon en rotation qui gaspille de l'énergie). La deuxième turbine de la conception contrarotative capte cette énergie cinétique de rotation et la convertit en poussée axiale supplémentaire, ce qui permet d'obtenir un débit d'air et une pression statique nettement plus élevés que n'importe quel ventilateur unique de même taille de châssis.

Informations clés sur le produit

Protection du rotor bloqué

Le 9CRA0412P4K10 intègre une protection électronique du rotor bloqué :

Redémarrage automatique :Si le ventilateur cale ou est mécaniquement bloqué, le circuit électronique détecte la condition de vitesse nulle et applique un cycle de redémarrage, empêchant le moteur à courant continu de consommer un courant de rotor bloqué soutenu qui détruirait l'isolation de l'enroulement du moteur.

Protection contre les débris :Dans les applications où les ventilateurs de refroidissement rencontrent occasionnellement des débris (accumulation de poussière, fragments de matériaux d'emballage), la protection du rotor bloqué empêche l'épuisement immédiat du moteur tout en déclenchant une alarme système via la sortie du capteur de vitesse.

Applications

Équipement serveur et réseau :Refroidissement des lames de serveur haute densité, gestion thermique du châssis de commutateur et équipement réseau du centre de données où des ventilateurs de 40 mm à haute pression statique servent de chemins de refroidissement à haute impédance.

Refroidissement de l'électronique industrielle :Équipements de conversion de puissance, étages de puissance de servomoteurs, modules UPS et électronique de contrôle industriel nécessitant un refroidissement compact à haute pression dans un facteur de forme de 40 mm.

Équipements de télécommunications :L'électronique compacte des stations de base, les cartes de ligne de routeur et les modules de châssis de télécommunications où la densité des ventilateurs est limitée et les ventilateurs contrarotatifs offrent des performances dans un espace limité.

Refroidissement des équipements médicaux :Boîtiers électroniques médicaux compacts nécessitant un refroidissement silencieux et à haute efficacité avec surveillance de la vitesse.

FAQ

Q1 : Quel est le principal avantage des ventilateurs contrarotatifs par rapport aux ventilateurs simples standard de même taille ?

Les ventilateurs contrarotatifs atteignent une pression statique nettement plus élevée et un débit d'air souvent plus élevé qu'un seul ventilateur de même taille de châssis. La deuxième roue récupère l'énergie de tourbillon de la première, la convertissant en un débit d'air utile supplémentaire. Cela fait des ventilateurs contrarotatifs le choix préféré pour les circuits de refroidissement à haute impédance où un seul ventilateur ne peut pas générer une pression adéquate pour pousser l'air à travers la résistance thermique.

Q2 : Quelle spécification de signal PWM le 9CRA0412P4K10 requiert-il ?

Les ventilateurs Sanyo Denki SanAce acceptent généralement un signal PWM de 25 kHz avec une oscillation de niveau logique haut (environ 5 V) et bas (0 V) sur la broche de commande. Le rapport cyclique détermine la vitesse du ventilateur : un rapport cyclique de 100 % produit une vitesse maximale ; un cycle de service inférieur réduit la vitesse proportionnellement. Confirmez dans la fiche technique 9CRA0412P4K10 la spécification exacte de la fréquence PWM et les niveaux de tension d'entrée requis.

Q3 : En quoi le suffixe K10 diffère-t-il des autres variantes du suffixe K de la série 9CRA0412 ?

Dans la série SanAce 9CR de Sanyo Denki, les variantes avec suffixe K diffèrent généralement par la longueur du fil de connexion : K03 désigne des câbles de 30 mm (3 cm), K10 désigne des câbles de 100 mm (10 cm). Toutes les variantes K partagent les mêmes spécifications électriques et de débit d'air ; la longueur du câble détermine la flexibilité d'acheminement des câbles disponible dans l'installation. Sélectionnez le K10 pour les installations nécessitant une gestion des câbles sur 100 mm du corps du ventilateur au connecteur.

Q4 : Le 9CRA0412P4K10 peut-il être alimenté à partir d'une alimentation 5 V pour un fonctionnement à basse vitesse ?

Les ventilateurs contrarotatifs nécessitent une tension minimale pour générer un couple magnétique suffisant pour démarrer et maintenir la rotation de manière fiable. Un fonctionnement bien en dessous de la tension nominale risque de provoquer une défaillance au démarrage (le ventilateur ne développe pas suffisamment de couple pour surmonter la friction statique des roulements) et un éventuel décrochage du ventilateur. Confirmez à partir de la fiche technique 9CRA0412P4K10 la tension de fonctionnement minimale. En général, les ventilateurs de la série SanAce 12 V ne doivent pas fonctionner en dessous d'environ 7 V pour un fonctionnement fiable.
