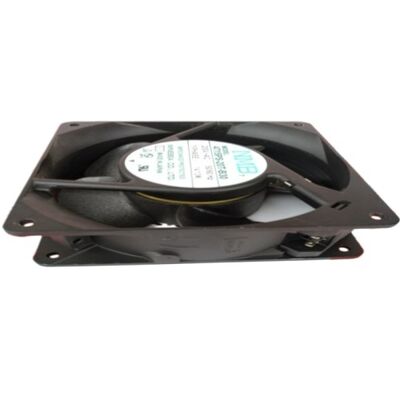

Le ventilateur NMB 4715PS-20T-B30 200V 14/13W 120*120*38MM

4715PS-20T-B30 | Ventilateur de refroidissement NMB Minebea 120 mm AC — 200 V/14 W/2900 tr/min/102 CFM/5 pales/refroidissement d'entraînement CNC FANUC

Ventilateur CA NMB 120 mm — Refroidissement de qualité industrielle 200 V

Le 4715PS-20T-B30 est un ventilateur de refroidissement axial AC de 120 mm × 120 mm × 38 mm de NMB Technologies, un fabricant majeur de ventilateurs de précision pour les applications industrielles et commerciales. Fonctionnant à partir d'une alimentation monophasée de 200 V CA à 50/60 Hz, ce ventilateur est conçu pour le refroidissement des armoires de commande CNC, des boîtiers de servomoteurs et de l'électronique de puissance industrielle où une alimentation de classe 200 V est disponible.

La désignation 4715 identifie le facteur de forme de 120 mm (47 × 15 de profondeur) — la taille de ventilateur industriel standard à montage sur panneau qui s'adapte aux découpes standard dans les armoires de disques, les panneaux de commande et les boîtiers électroniques. Le suffixe PS identifie la configuration spécifique du moteur et de la lame NMB dans cette taille de châssis.

Spécifications clés

Construction à roulements à billes — Fiabilité à long terme

Les roulements à billes de précision de NMB dans le 4715PS-20T-B30 offrent une durée de vie supérieure à celle des ventilateurs à palier lisse dans les applications d'entraînement industriel :

Tolérance de température :Les roulements à billes assurent un fonctionnement fiable sur une plage de températures ambiantes plus large que les paliers lisses imprégnés d'huile, ce qui est important dans les armoires de variateurs où les températures de fonctionnement en régime permanent peuvent atteindre 40 à 60 °C.

Flexibilité d'orientation :Les ventilateurs à roulement à billes fonctionnent de manière fiable dans n'importe quelle orientation de montage : verticale, horizontale ou inversée. Les ventilateurs à palier lisse sont généralement limités à des orientations spécifiques pour maintenir la distribution du lubrifiant.

Durée de vie :Les roulements à billes de précision, lorsqu'ils sont correctement lubrifiés, offrent une durée de vie plus longue que les roulements à manchon dans le cadre d'un fonctionnement continu typique des équipements industriels, ce qui est important pour minimiser les intervalles de maintenance planifiés.

Applications

Refroidissement de l'armoire de commande CNC FANUC :Remplacement direct des ventilateurs de refroidissement spécifiés par FANUC dans les armoires de commande CNC et les boîtiers de servomoteurs des séries 16i/18i/21i/30i.

Refroidissement des servomoteurs industriels :Refroidissement monté sur panneau pour les variateurs de fréquence, les servoamplificateurs et les armoires de variateurs de broches — maintenant les températures internes dans la plage de fonctionnement nominale du variateur.

Panneaux de commande de machines-outils CNC :Refroidissement de l'électronique du panneau de commande, des modules d'alimentation et des assemblages de processeurs CNC dans les machines-outils alimentées en 200 V CA.

Refroidissement de l'alimentation industrielle :Refroidissement des boîtiers électroniques dans les systèmes UPS, les redresseurs et les équipements de conversion de puissance industrielle.

FAQ

Q1 : Pourquoi le 4715PS-20T-B30 a-t-il deux puissances nominales (14 W et 13 W) ?

Les deux valeurs correspondent à un fonctionnement 60Hz et 50Hz : 14W à 60Hz, 13W à 50Hz. La vitesse et le couple du moteur AC sont proportionnels à la fréquence d'alimentation : à 60 Hz, le moteur tourne plus vite (régime plus élevé) et consomme plus d'énergie ; à 50 Hz, il fonctionne plus lentement avec une consommation d'énergie inférieure. La spécification de 2 900 tr/min s'applique au fonctionnement à 60 Hz ; le ventilateur tourne à environ 2400 tr/min à 50 Hz.

Q2 : Quelle est la durée de vie prévue du 4715PS-20T-B30 en service d'entraînement industriel ?

Les ventilateurs à roulement à billes de précision NMB sont conçus pour un service industriel continu. La durée de vie réelle dépend de la température de fonctionnement, de la qualité de la tension d'alimentation et des vibrations ambiantes. Dans des environnements typiques d'armoire de variateur (fonctionnement continu à une température ambiante de 40 à 50 °C), des durées de vie de 30 000 à 50 000 heures sont possibles. Un remplacement programmé lors des arrêts de maintenance planifiés est recommandé avant qu'une défaillance des roulements en fin de vie n'entraîne un temps d'arrêt imprévu.

Q3 : Le 4715PS-20T-B30 peut-il être utilisé avec une alimentation 220 V ou 230 V CA ?

La tension nominale est de 200 V CA. Un fonctionnement à 220 V ou 230 V représente une condition de surtension de 10 à 15 % : le moteur tourne plus vite que la vitesse nominale, consomme un courant plus élevé et génère plus de chaleur. Au fil du temps, cela réduit la durée de vie de l’isolation du moteur et la durée de vie des roulements. Pour une alimentation 220 V ou 230 V, confirmez à partir des spécifications de NMB si le fonctionnement 200 V-230 V se situe dans la plage de tension nominale, ou sélectionnez un ventilateur spécifiquement conçu pour la tension d'alimentation de l'installation.

Q4 : Comment le 4715PS-20T-B30 est-il monté dans une découpe de panneau ?

Le ventilateur de 120 × 120 mm se monte dans une découpe de panneau standard de 119 × 119 mm (environ) avec quatre vis de montage d'angle. La profondeur de 38 mm dépasse derrière le panneau. Assurez-vous que la surface du panneau est propre et plate à l'emplacement de montage pour éviter la transmission des vibrations. Le côté des pales du ventilateur fait face à la direction du flux d'air — confirmez la direction du flux d'air requise (admission ou échappement) dans la documentation du système de refroidissement du lecteur avant l'installation.
