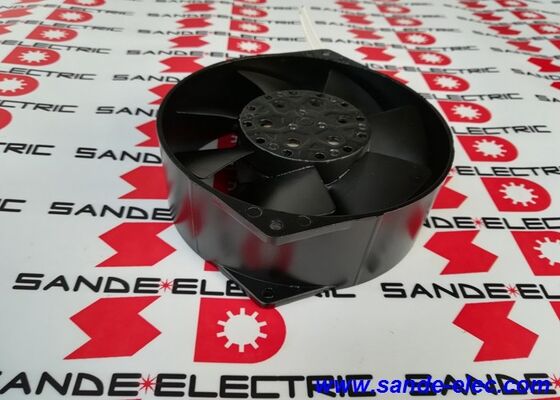

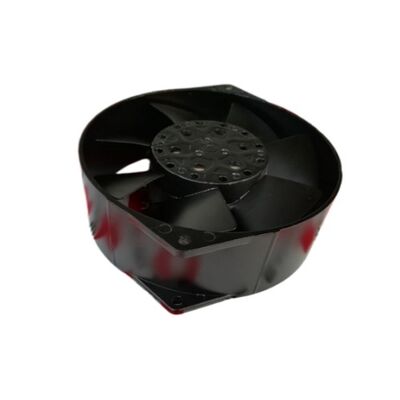

Ventilateur de refroidissement royal TR655D-TP ou TR655DTP

TR655D-TP | Ventilateur de refroidissement Royal Fan 200 V AC — 29 W / 172 × 150 × 55 mm / entièrement métallique / haute température / refroidissement par onduleur industriel

Royal Fan TR655D-TP — Refroidissement industriel entièrement métallique à 200 V

Le TR655D-TP est un ventilateur de refroidissement axial Royal Fan (fabrication japonaise) de 200 V CA d'une puissance nominale de 29 W — une unité de refroidissement de construction entièrement métallique résistante aux hautes températures pour les boîtiers électroniques industriels. Royal Fan est un fabricant japonais bien établi de ventilateurs de refroidissement industriels, produisant des unités spécialement conçues pour les environnements thermiques exigeants des entraînements industriels, des onduleurs et des équipements CNC.

La tension d'alimentation 200 V CA (50/60 Hz) place le TR655D-TP directement dans la classe d'alimentation industrielle japonaise et internationale — utilisable à partir d'une alimentation industrielle monophasée standard de 200 V sans transformateur. La construction du boîtier entièrement métallique offre une résistance supérieure aux températures élevées rencontrées à proximité de l'électronique de puissance et à l'intérieur des armoires de variateurs.

Spécifications clés

Construction entièrement métallique — Conçue pour les environnements thermiques industriels

La désignation entièrement métallique distingue le TR655D-TP des ventilateurs de refroidissement standard à corps en plastique :

Boîtier métallique et ensemble de lames :Le boîtier du ventilateur, les pales et les composants structurels internes utilisent une construction en métal plutôt qu'en polymère. Les composants métalliques conservent leur stabilité dimensionnelle à des températures élevées, ce qui entraînerait la déformation, la fragilisation ou la déformation des composants en plastique, ce qui est essentiel pour un ventilateur installé à l'intérieur d'une armoire de disques où les températures ambiantes peuvent atteindre 40 à 60 °C en continu.

Résistance aux hautes températures :Les onduleurs et variateurs industriels génèrent une chaleur importante pendant leur fonctionnement. La construction entièrement métallique du TR655D-TP tolère la température de fonctionnement élevée à l'intérieur des armoires de disques, à la fois la température de fonctionnement en régime permanent et les pics transitoires pendant les cycles de charge élevée.

Durabilité mécanique :La construction métallique offre une résistance mécanique supérieure à la fatigue induite par les vibrations par rapport au plastique – pertinente dans les environnements de machines industrielles où les vibrations continues des moteurs, des pompes et des sources structurelles sont la norme.

Applications

Variateurs de fréquence industriels (VFD) :Remplacement du ventilateur de refroidissement dans les boîtiers de variateurs industriels — Le TR655D-TP assure un refroidissement par air forcé qui élimine la chaleur des modules d'alimentation IGBT, des condensateurs du bus CC et de l'électronique de contrôle à l'intérieur du boîtier du variateur.

Armoires de commande CNC :Refroidissement pour FANUC, Mitsubishi, Siemens et autres armoires d'entraînement de servomoteurs et de broches CNC — où le TR655D-TP évacue la chaleur du compartiment d'entraînement pour maintenir des températures de fonctionnement sûres.

Refroidissement d'onduleur industriel :Remplacement du ventilateur de refroidissement dans les boîtiers VFD, les démarreurs progressifs et les unités d'alimentation sans coupure (UPS) — maintenant les températures internes dans la plage de fonctionnement nominale du fabricant du variateur.

Refroidissement du panneau de commande industriel :Installation sur panneau dans des boîtiers de commande abritant des automates programmables, des alimentations et d'autres appareils électroniques industriels générant de la chaleur, évitant ainsi les arrêts en cas de surchauffe et prolongeant la durée de vie des composants.

FAQ

Q1 : Qu'est-ce qui détermine quand le ventilateur de refroidissement TR655D-TP doit être remplacé dans un variateur industriel ?

Le bruit des roulements (grincement, grincement ou cliquetis) est le principal indicateur : les roulements du ventilateur tombent en panne progressivement, avec un bruit croissant avant une panne complète. Un débit d'air réduit (confirmé en vérifiant le débit d'air avec une main ou un anémomètre) indique des roulements usés ou un encrassement de la lame. De nombreux disques disposent également d'une protection thermique : des défauts de surchauffe qui persistent malgré des conditions ambiantes correctes suggèrent que le ventilateur de refroidissement ne fournit plus un flux d'air adéquat.

Q2 : Le TR655D-TP peut-il être connecté à une alimentation monophasée de 220 V ou 230 V ?

Le TR655D-TP est conçu pour 200 V CA 50/60 Hz. Une connexion directe à 220 V ou 230 V CA fera fonctionner le ventilateur à environ 10 à 15 % au-dessus de sa tension nominale, provoquant une consommation de courant accrue, une température du moteur plus élevée, une durée de vie réduite des roulements et une panne prématurée potentielle. Pour les installations 220/230 V, vérifiez à partir des spécifications Royal Fan si la plage de tension nominale du TR655D-TP s'adapte à la tension d'alimentation, ou sélectionnez une variante compatible de 220 V.

Q3 : Quelle est la procédure correcte pour remplacer le TR655D-TP dans un onduleur ou une armoire de variateur ?

Mettez complètement le variateur hors tension et vérifiez que le bus CC s'est déchargé en dessous de 50 V avant d'ouvrir l'armoire. Débranchez les fils d'alimentation du ventilateur à 2 fils, en notant la polarité le cas échéant. Retirez les vis de montage, remplacez le ventilateur et reconnectez-le. Vérifiez que le ventilateur de remplacement tourne dans le même sens que celui d'origine : le flux d'air inversé évacue la chaleur dans le boîtier plutôt que de l'extraire, augmentant ainsi la température interne.

Q4 : Quelle est la durée de vie typique du TR655D-TP et la température ambiante l'affecte-t-elle ?

Les ventilateurs de refroidissement industriels à roulement à billes ont généralement une durée de vie nominale comprise entre 20 000 et 40 000 heures à la tension et à la température nominales. Une température ambiante plus élevée accélère la dégradation du lubrifiant des roulements et réduit leur durée de vie. La construction entièrement métallique TR655D-TP de Royal Fan atténue certains effets de la température, mais un fonctionnement continu à l'extrémité supérieure de la plage de température nominale réduit toujours la durée de vie des roulements par rapport à un fonctionnement à des températures plus basses. Le remplacement programmé lors des arrêts de maintenance planifiés évite les arrêts de production imprévus dus à une panne de ventilateur.
