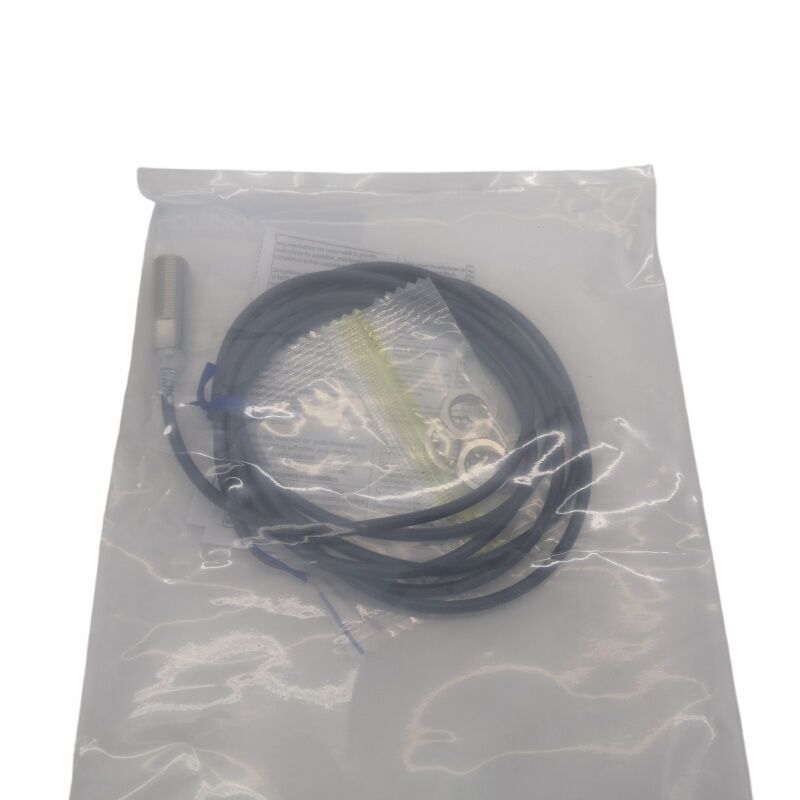

Capteur de proximité inductif blindé Omron E2E-X3D1-N M12
Capteur de proximité inductif blindé M12, distance de détection de 3 mm, 2 fils CC, normalement ouvert, indice de protection IP67
Marque : Omron
Série : E2E
Numéro de pièce : E2E-X3D1-N (également recherché sous les noms : E2EX3D1N | E2E-X3D1N | E2E-X3D1-N 2M / 5M)
Type : Capteur de proximité inductif - Blindé, montage affleurant, cylindrique M12
Disponibilité : En stock - Expédition rapide dans le monde entier
Corps compact. Éprouvé partout.
Le corps cylindrique M12 est la taille de filetage la plus courante dans la détection industrielle, s'adaptant aux espaces restreints et se vissant dans des trous traversants standard. L'Omron E2E-X3D1-N est le capteur de proximité inductif blindé standard d'Omron au format M12, doté d'une distance de détection nominale de 3 mm, d'une sortie 2 fils CC et d'une commutation normalement ouverte. Il détecte les cibles en métal ferreux sans contact, ne s'use pas et gère les conditions environnementales, y compris la brume d'huile, le liquide de refroidissement, les vibrations et le lavage.
Spécifications techniques
| Paramètre |
Spécification |
| Série |
E2E |
| Taille du boîtier |
Cylindrique M12, fileté |
| Distance de détection (nominale) |
3 mm |
| Distance de réglage |
0 à 4,8 mm |
| Blindage |
Blindé (montage affleurant) |
| Matériau de la cible |
Métaux ferreux |
| Type de sortie |
2 fils CC, type de polarité |
| Mode de fonctionnement |
NO (Normalement Ouvert) |
| Tension d'alimentation |
10 à 30 V CC (nominal : 12 à 24 V CC) |
| Consommation de courant |
13 mA max. |
| Capacité de commutation |
3 à 100 mA |
| Fréquence de commutation |
1 000 Hz max. |
| Tension résiduelle |
3 V max. (à une charge de 100 mA) |
| Courant de fuite |
0,8 mA max. |
| Température de fonctionnement |
−25 °C à +70 °C |
| Indice de protection |
CEI 60529 : IP67 / résistant à l'huile |
| Matériau du boîtier |
Laiton nickelé |
| Certifications |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| Options de longueur de câble |
2M / 5M / 10M (pré-câblé) |
Avantages de la conception blindée
La construction blindée concentre le champ de détection électromagnétique vers l'avant à travers la face du capteur plutôt que de rayonner latéralement. Cela permet un montage affleurant dans des supports métalliques, des plaques ou des châssis de machines sans que le métal environnant ne perturbe le champ de détection ou ne provoque de fausses détections.
Câblage 2 fils CC
La conception à 2 fils fait passer le signal de sortie en série avec la charge sur seulement deux conducteurs, simplifiant le câblage et réduisant l'encombrement des câbles. Paramètres clés :
- Capacité de commutation : 3 à 100 mA
- Courant de fuite : 0,8 mA max.
Durabilité environnementale
- Indice de protection IP67 - étanche à la poussière et résiste à une immersion temporaire
- Construction résistante à l'huile, insensible à l'exposition aux huiles de coupe
- Circuit interne solidement encapsulé pour une résistance aux vibrations
- Plage de fonctionnement : −25 °C à +70 °C
- Corps cylindrique en laiton nickelé pour une résistance à la corrosion
Double indicateur LED
- LED rouge - indique quand la sortie est active (cible détectée)
- LED verte - indique une alimentation correcte et une plage de détection pendant la configuration
Applications courantes
- Confirmation de présence de pièce sur machines CNC et outils
- Détection de position sur convoyeurs et systèmes de manutention
- Capteurs de préhenseurs de cellules robotisées
- Vérification de composants sur lignes d'assemblage automobile
- Détection de métal sur équipements d'emballage
Modèles associés
| Modèle |
Différence clé |
| E2E-X3D1-N (cet article) |
Câble pré-câblé, standard PVC résistant à l'huile, NO |
| E2E-X3D2-N |
Même spécification, sortie NF (normalement fermée) |
| E2E-X3D1-M1G |
Connecteur M12 (disposition des broches CEI), NO |
| E2E-X3D1-US |
Version homologuée UL pour les applications nord-américaines |
| E2E-X3D1-U |
Pré-câblé avec câble en polyuréthane (renforcé, résistant à l'huile) |
| E2E-X8MD1 |
Corps M12, non blindé, distance de détection de 8 mm |
Questions fréquemment posées
Le E2E-X3D1-N peut-il être monté affleurant dans un support métallique ?
Oui - la conception blindée permet un montage affleurant dans du métal. Le champ électromagnétique est concentré vers l'avant, de sorte que le métal environnant n'interfère pas. Pour plusieurs capteurs, maintenez un espacement minimum de 30 mm côte à côte ou de 20 mm face à face pour éviter les interférences.
Quelle est l'exigence de courant de charge minimum, et fonctionnera-t-il avec mon entrée PLC ?
Le capteur nécessite un courant de charge minimum de 3 mA. La plupart des cartes d'entrée discrètes PLC standard consomment de 5 mA à 10 mA et fonctionnent sans problème. Le capteur laisse passer jusqu'à 0,8 mA de courant de fuite lorsqu'il est éteint, ce qui est généralement compatible avec le matériel PLC industriel moderne.
Quelle est la différence entre le E2E-X3D1-N et le E2E-X3D1-U ?
Les deux partagent des spécifications de détection identiques. Le E2E-X3D1-N utilise un câble PVC résistant à l'huile, tandis que le E2E-X3D1-U utilise un câble en polyuréthane (PUR) mécaniquement renforcé pour les applications impliquant des flexions répétées, des produits chimiques agressifs ou un risque d'abrasion.
Comment ajuster la distance de détection sur le E2E-X3D1-N ?
Ce capteur a une sensibilité fixe réglée en usine pour une distance de détection de 3 mm. La distance effective peut varier entre 0 et 4,8 mm en ajustant l'espace physique entre la face du capteur et la cible, mais le gain interne n'est pas réglable par l'utilisateur.
Le E2E-X3D1-N est répertorié comme discontinué ou remplacé - dois-je m'inquiéter de la disponibilité ?
Omron a intégré les modèles CC 2 fils E2E dans la série E2E NEXT en octobre 2022. Cependant, le E2E-X3D1-N reste largement stocké dans le monde entier et continue d'être largement utilisé comme pièce de rechange pour les installations existantes.
