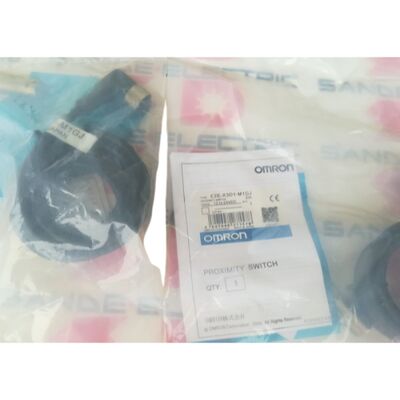

Nouveau capteur de proximité OMRON E2E-X3D1-M1CJ E2EX3D1M1CJ

Omron E2E-X3D1-M1CJ. Sensor de proximité inductive M12 protégé, 3mm NO, DC 2 fils, 1224VDC, 1kHz, monture de panneau, connecteur à code A M12, IP67.

Résumé

LeOmron E2E-X3D1-M1CJ est une marque américaine.is a panel-mount variant of the E2E series M12 shielded proximity sensor — the same sensing element as the standard E2E-X3D1 M12 sensor but configured for installation in a control panel or equipment door rather than a machine frame or bracket.

Lorsque le capteur standard M12 est directement branché dans une structure de machine au point de détection,la version montée sur le panneau est conçue pour être montée dans une découpure de panneau et connectée au câblage de terrain via le connecteur M12 A-codé, avec la face du capteur orientée pour détecter à travers le panneau ou placée à une ouverture du panneau.

Le connecteur M12 A est l'interface électrique distinctive. A-coding is the standard M12 key configuration used for DC sensors and actuators in factory automation — 4-pin M12 A-coded connectors are the dominant interface on Omron's E2E connector-type sensors and are compatible with the vast range of M12 A-coded field cables and T-connectors used in European and global machine automation wiring.

L'alignement du code A empêche l'accouplement accidentel avec des connecteurs codés B (utilisés pour le profibus / bus de terrain) ou des connecteurs codés D (Ethernet), éliminant une source commune d'erreurs de câblage de terrain.

La sortie NO à 2 fils CC offre la même simplicité d'installation que dans tous les modèles E2E à 2 fils DC: deux fils transportent à la fois l'alimentation et le signal,connexion en série avec la charge entre l'alimentation positive et commune.

Avec le boîtier de montage du panneau et le connecteur M12, l'E2E-X3D1-M1CJ peut être installé dans le panneau, connecté au câblage de champ par l'avant,et remplacés sans perturber le harnais de câblage fixe de la machine.

Principales spécifications

Configuration du montage du panneau: capteur sur le panneau, pas la machine

Les capteurs inductifs montés sur panneau ont une fonction d'installation différente de celle des capteurs de position montés sur la machine.les capteurs montés sur panneau dans les équipements d'automatisation détectent les composants à courte distance à travers la face du panneau, la présence d'une étiquette sur un mécanisme de distribution monté sur un panneau ou la proximité de la cible dans un ensemble compact de dispositifs en ligne.

Le format du boîtier de montage du panneau permet d'installer le capteur et de l'orienter depuis l'avant du panneau.et le connecteur M12 fournit la connexion du câble de champ à un niveau défini, un emplacement accessible sur la surface du panneau.

Pour les constructeurs de machines et les intégrateurs de systèmes qui conçoivent des équipements avec une disposition de panneau standardisée,le format du capteur de montage du panneau s'intègre parfaitement dans l'ingénierie du panneau avec une taille de trou de montage et une position de connecteur définis, cohérente sur plusieurs unités.

DC 2-Wire NO sur connecteur M12 A-Coded ¢ Simplicité du câblage et compatibilité standard

Le circuit DC à 2 fils sur un connecteur M12 A-codé réduit l'interface à deux fils fonctionnels ?? alimentation positive (pin 1, brun) et sortie/charge (pin 4, bleu) dans l'affectation standard A-codé à 4 broches.Les broches 2 et 3 du connecteur M12 à 4 broches ne sont pas utilisées dans la configuration à 2 fils et sont laissées ouvertes au capteur.

La norme de connecteur M12 A signifie que le côté de l'assemblage du câble provient de l'un des dizaines de fabricants mondiaux de cordons standard M12 A ′′ styles de carrosserie droits et à angle droit,Matériaux de veste en PVC et en PUR, les variantes blindées et non blindées, dans des longueurs allant de 0,5 m à 15 m.

Cette normalisation élimine la dépendance au câble à source unique et simplifie la gestion des pièces de rechange dans les installations qui maintiennent plusieurs capteurs E2E sur plusieurs machines.

Détection de 3 mm depuis le M12 blindé

The 3mm sensing distance of the shielded E2E-X3D1-M1CJ is rated for the standard 12 × 12 × 1mm iron test target — appropriate for detecting small metal components at close range with a defined sensing zone.

La construction blindée concentre le champ axialement, ce qui signifie que la zone de détection est bien définie et prévisible. Panneaux métalliques adjacents, matériel de montage,et les composants voisins ont une influence minimale sur le point de commutation lorsque l'installation est réalisée avec des espaces libres de montage standard.

La distance de réglage de 0,24 mm (80% de la distance nominale de 3 mm) est la zone de détection stable qui tient compte des variations de température et de tension.

Pour les applications de montage de panneaux où la cible est présentée à un espace fixe et contrôlé,Le réglage à l'intérieur de 1 ‰ 2 mm fournit la marge de détection maximale possible et la plus grande fiabilité sur la variation de production dans la population de capteurs et la cible.

Questions fréquentes

Q1: Quelle est l'affectation de la broche codée M12 A pour l'E2E-X3D1-M1CJ?

Le connecteur à 4 broches codé M12 A sur l'E2E-X3D1-M1CJ utilise l'affectation standard du capteur CC: pin 1 (brun) = alimentation +V (connexion à +1224V DC),Pin 3 (bleu) = 0V/sortie (connexion en série avec charge commune à l'alimentation)Les broches 2 et 4 ne sont pas connectées pour la configuration à deux fils.

Dans les ensembles de câbles de terrain M12 à code A, confirmer la correspondance de couleur à broche du câble par rapport à la description de la norme IEC 60947-5-2 pour assurer une connexion correcte.

Q2: La sortie est en courant continu à 2 fils est-ce que ce capteur nécessite un courant de charge minimum comme les autres capteurs à 2 fils?

Oui. Le circuit à 2 fils CC nécessite un courant de charge minimum de 3 mA pour que la sortie puisse basculer de manière fiable entre les états ON et OFF.qui dépasse ce minimum.

Le courant de fuite hors état de 0,8 mA ne doit pas dépasser le seuil d'état OFF de l'entrée du PLC.Fuite de 8 mA sans fausse déclenchement.

Q3: L'E2E-X3D1-M1CJ peut-il être utilisé dans les équipements extérieurs exposés à la pluie?

IP67 couvre la protection complète contre la pénétration de poussière et l'immersion temporaire jusqu'à 1 mètre pendant 30 minutes.Jets d'eau à haute pression, le lavage à l'énergie ou l'immersion prolongée de plus de 30 minutes nécessiteraient une classification IP68 ou IP69K.

Pour les installations de panneaux extérieurs dans des endroits protégés (environnement IP54), IP67 offre une marge supérieure à l'exigence minimale.

Pour les installations extérieures exposées aux conditions météorologiques directes,vérifier la qualité IP du connecteur M12 dans l'état non couplé et s'assurer que le connecteur de l'ensemble de câbles connecté satisfait également aux exigences d'étanchéité IP67 lorsqu'il est couplé.

Q4: Quelle est la taille de la cible pour laquelle la distance de 3 mm est caractérisée, et comment une cible plus petite affecte-t-elle la portée de détection?

La distance de 3 mm est nominale pour une plaque d'essai en fer de 12 × 12 × 1 mm correspondant approximativement à la surface de détection du capteur M12.Environ 6 × 6 mm de fer produit environ 80 ∼ 85% de la distance nominale (2.4×2,55 mm); le fer de 4 × 4 mm produit environ 70% (2,1 mm).

Pour les applications de montage de panneaux où un petit composant, une épingle, une boule ou un tampon, est la cible de détection,vérifier la distance de commutation réelle avec la taille et le matériau de la cible spécifique avant de finaliser l'écart entre le capteur et la cible dans la conception du panneau.

Q5: Est-il possible de monter plusieurs capteurs E2E-X3D1-M1CJ adjacents les uns aux autres dans le même panneau sans interférence mutuelle?

Les capteurs blindés ont une sensibilité réduite aux interférences mutuelles par rapport aux types non blindés.mais à un espacement très étroit côte à côte ?? dans un rayon d'approximativement 30~40 mm face à face pour les modèles de fréquence standard M12 ?? l'oscillation simultanée peut provoquer des interférences des capteurs adjacents.

Pour les panneaux multisensoriels dont l'espacement est inférieur à 40 mm, les variantes E2E à fréquence différente d'Omron (série E2E-X3D15) permettent aux unités adjacentes de fonctionner à des fréquences d'oscillation différentes,permettant l'installation à des espaces aussi proches que 20 ̊25 mm sans interférence.

Vérifier les exigences minimales d'espacement à partir des données d'interférence mutuelle E2E d'Omron pour la configuration spécifique.
