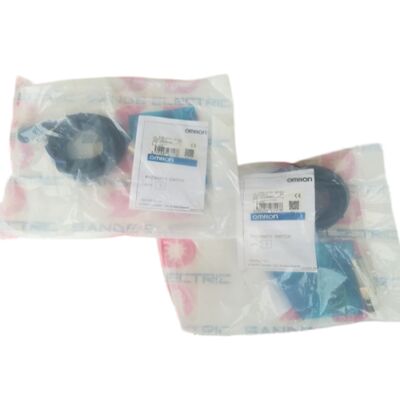

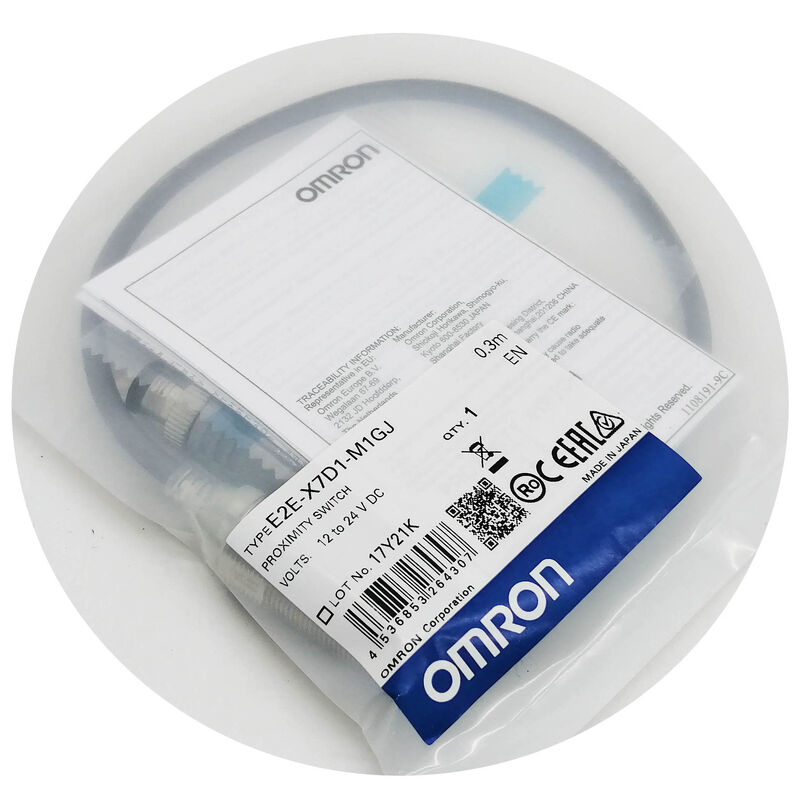

Nouveau capteur de proximité OMRON E2E-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ | Capteur de proximité inductif blindé M18 de 7 mm — Montage sur panneau / M12 codé A / CC 2 fils NO / IP67

Configuration de montage sur panneau — Détection à travers un panneau

Le suffixe MJ sur l'E2E-X7D1-M1GJ identifie le facteur de forme de montage sur panneau avec connecteur M12. Le capteur traverse une découpe de panneau par l'arrière, se fixant avec un contre-écrou contre la face du panneau, la fenêtre de détection étant orientée vers l'extérieur à travers la face avant du panneau. Ceci est l'orientation opposée à celle d'un capteur de montage sur machine qui se visse dans un support avec sa face de détection dirigée vers les cibles qui passent.

Les performances de détection sont identiques à celles de la série standard E2E-X7D1 M18 — portée de 7 mm, fréquence de commutation de 500 Hz, protection étanche à l'huile IP67, doubles indicateurs LED — avec le facteur de forme adapté à l'installation sur panneau dans les équipements d'inspection de qualité, les modules d'automatisation compacts et les équipements portables ou de table où le point de détection se trouve sur la face de l'appareil.

Le connecteur M12 se monte à l'arrière du panneau, gardant le câblage à l'écart de la face de détection. Dans les environnements nécessitant une maintenance intensive, la standardisation des connecteurs M12 signifie que le remplacement du capteur ne perturbe pas le parcours de câble fixe — déconnectez le M12, installez le nouveau capteur, reconnectez.

Spécifications clés

Blindé M18 à 7 mm — La bonne spécification

La construction blindée concentre le champ magnétique vers l'avant, permettant une installation affleurante dans des supports métalliques sans pénalité de distance de détection — la portée de 7 mm s'applique avec la face du capteur affleurante à la surface du support. Le M18 blindé à 7 mm est la spécification établie pour les applications nécessitant un dégagement de détection de 5 à 7 mm avec montage affleurant. Le blindage supprime le champ de frange latérale qui provoque une fausse détection lorsqu'un capteur non blindé est installé affleurant dans du métal.

Circuit CC 2 fils — Trois mA minimum, 0,8 mA de courant de fuite

Le circuit 2 fils se connecte en série avec la charge. En l'absence de cible : 0,8 mA de courant de fuite à travers la charge — en dessous du seuil ON des entrées PLC standard 24V (typiquement 5 à 7 mA minimum). En cas de détection de cible : le courant circule à travers l'étage de sortie et la charge depuis l'alimentation.

Pour les entrées PLC consommant 5 à 20 mA à 24 V, le courant de charge minimum de 3 mA garantit que l'étage de sortie du capteur conduit correctement lorsque l'entrée PLC est connectée comme charge. Installez avec une résistance parallèle si l'impédance de la charge est suffisamment élevée pour que le courant consommé tombe en dessous de 3 mA.

La distance de réglage de 5,6 mm — 80 % des 7 mm nominaux — est la zone de travail fiable. Réglez l'espace physique à 3,5 à 4,5 mm pour une marge confortable contre la dilatation thermique, les vibrations et les variations d'alignement du panneau.

FAQ

Q1 : Quel câble M12 s'accouple avec le connecteur MJ ?

Tout connecteur de câble femelle M12 codé A — la norme de connecteur dominante sur le terrain dans l'automatisation industrielle mondiale. Le codage A le distingue des connecteurs M12 codés B (PROFIBUS), codés D (Ethernet) et codés X. Pour la connexion CC 2 fils, utilisez les broches 1 (marron, +V) et 3 (bleu, 0V/sortie) d'un ensemble de câbles M12 codé A standard à 4 broches. Les broches 2 et 4 ne sont pas utilisées dans la configuration 2 fils.

Q2 : Quel espace de travail doit être réglé lors de l'installation ?

Réglez l'espace physique entre la face du capteur et l'approche de la cible la plus proche à 3,5 à 4,5 mm. Cela maintient le point de commutation confortablement dans la distance de réglage de 5,6 mm sur toute la plage de température de fonctionnement et la plage de tension d'alimentation. Confirmez que la LED verte s'allume de manière stable à l'espace prévu — cela vérifie que l'espace est dans la zone de réglage fiable.

Q3 : La portée de 7 mm s'applique-t-elle aux cibles en acier inoxydable ?

L'acier inoxydable austénitique (qualité 304/316) a un facteur de correction d'environ 0,6 à 0,75x, produisant une distance de commutation effective d'environ 4,2 à 5,25 mm pour ce capteur. Ceci est dans la distance de réglage de 5,6 mm, donc la détection d'acier inoxydable est réalisable si l'espace d'installation est dans la plage effective de l'acier inoxydable. Vérifiez toujours la distance de commutation réelle avec la nuance d'acier inoxydable spécifique et la géométrie de la cible dans l'installation réelle.

Q4 : Comment les doubles LED aident-elles lors de l'installation et de l'utilisation ?

LED verte : Vert fixe sans cible présente confirme qu'aucune surface métallique ne se trouve à moins de 5,6 mm de la face de détection — aucune interférence accidentelle à proximité. Vert fixe lorsque la cible est à l'espace prévu confirme que l'espace est dans la distance de réglage fiable.

LED rouge : S'allume lorsqu'une cible entre dans le champ de détection. Rouge clignotant lors de l'approche de la cible indique que l'espace est à la limite de la zone de commutation stable ou proche de celle-ci et nécessite un ajustement.

Q5 : Le montage sur panneau affecte-t-il l'étanchéité IP67 ?

Le corps du capteur maintient l'étanchéité IP67 dans toutes les orientations de montage. Le connecteur M12 atteint l'étanchéité IP67 lorsque le connecteur du câble est entièrement accouplé et verrouillé. Cependant, l'alésage du panneau lui-même n'est pas une interface étanche IP67 entre les environnements avant et arrière du panneau. Si une séparation environnementale entre les côtés du panneau est requise — par exemple, lavage sur le côté avant avec des conditions propres à l'arrière — une étanchéité supplémentaire autour du corps du capteur dans l'alésage du panneau peut être nécessaire.
