| Lieu d'origine | Japon |
| Nom de marque | SMC |
| Certification | CE ROHS |
| Numéro de modèle | SYJ7320-5YO-01F-Q |

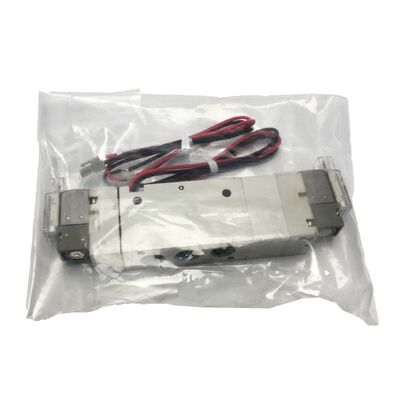

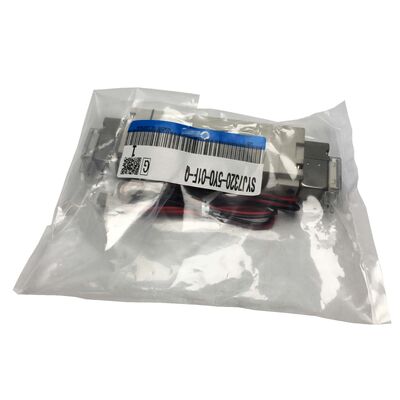

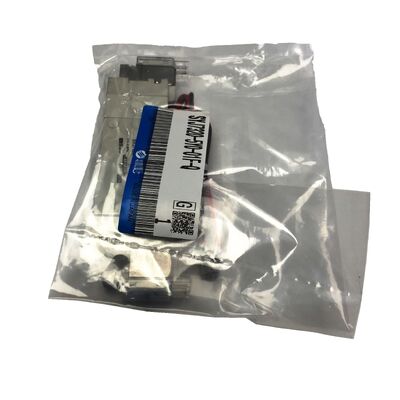

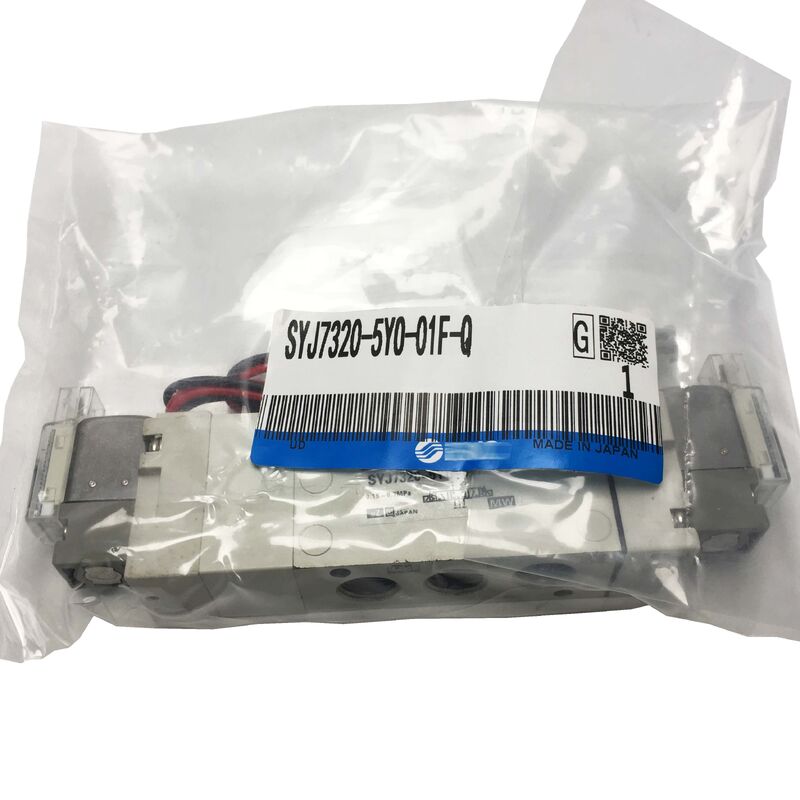

La SMC SYJ7320-5YO-01F-Q est une vanne solénoïde 5 voies, 3 positions, centre fermé de la série SYJ7000 de SMC, réputée pour combiner une faible consommation d'énergie avec des performances de commutation fiables dans les applications d'automatisation industrielle.
La configuration 3 positions centre fermé garantit que lorsque les deux solénoïdes sont désactivés, tous les ports sont bloqués, permettant à l'actionneur connecté de maintenir sa position sans pression ni échappement. Cette caractéristique est essentielle pour les applications de vérins nécessitant un positionnement à mi-course ou lorsque des mouvements incontrôlés lors d'interruptions de courant posent des problèmes de sécurité ou de processus.
Avec une taille de port G1/8, cette vanne compacte est idéale pour les vérins de petit alésage et les circuits pneumatiques à espace restreint où les corps de vanne plus grands ne peuvent pas s'adapter à la géométrie du collecteur.
| Paramètre | Valeur |
|---|---|
| Série | SMC SYJ7000 |
| Fonction de la vanne | 5 voies, 3 positions, centre fermé |
| Taille du port (A/B) | Fileté G1/8" |
| Pression de fonctionnement | 0,15 - 0,7 MPa (pilote interne) |
| Débit maximal | 525 L/min |
| Débit nominal (P→A/B) | 0,22 dm³/s (0,792 m³/h) |
| Débit nominal (A/B→EA/EB) | 0,24 dm³/s (0,864 m³/h) |
| Tension de commande | 24V DC |
| Consommation électrique | 0,5 W (solénoïde pilote standard) |
| Temps de réponse | ~30 ms |
| Fréquence de commutation | 5 Hz |
| Entrée électrique | Borne DIN sans connecteur (YO) |
| Voyant lumineux / Parasurtenseur | Non inclus |
| Commande manuelle | Type poussoir non bloquant |
| Type d'échappement | Échappement individuel de la vanne pilote |
| Montage | À brides avec support |
| Matériau du joint | Caoutchouc |
| Température de fonctionnement | -10 à +50°C |
| Conception | Sans cuivre |
| Certification | CE (suffixe Q) |
La série SYJ7000 est dotée d'un solénoïde pilote basse consommation de 0,5 W, permettant un contrôle direct par sortie PLC sans relais intermédiaires ni modules de sortie statiques. Cela réduit la complexité du câblage du panneau et élimine les sources de défaut potentielles dans les circuits de commande.
L'échappement pilote individuel maintient une commutation pilote propre quelles que soient les conditions du circuit principal, empêchant les interférences de contre-pression dans les circuits avec silencieux intégrés ou contre-pression en aval.
La construction avec joint en caoutchouc convient aux services d'air comprimé lubrifiés ou non lubrifiés, tandis que la conception sans cuivre assure la compatibilité avec des conditions de qualité d'air plus larges sans risque de formation de composés acétyléniques.
La désignation électrique YO indique que cette vanne est livrée avec une chambre de borne DIN sans connecteur pré-attaché. La borne DIN accepte les connecteurs DIN 43650 Forme A standard (EN175301-803), que les utilisateurs câblent et attachent sur site. Aucun voyant LED intégré ni parasurtenseur intégré n'est inclus.
Cette configuration est idéale pour les fabricants de panneaux utilisant un câblage standardisé avec des connecteurs de solénoïde de type DIN, permettant la fixation directe de connecteurs DIN pré-câblés sans gestion de câbles. Pour les installations nécessitant une protection contre les surtensions, envisagez la variante YOZ avec parasurtenseur non polarisé.
Lorsque les deux solénoïdes sont désactivés, la bobine bloque les cinq ports : alimentation, les deux ports de travail (A et B) et les deux ports d'échappement. L'actionneur connecté maintient sa position, ni en extension ni en rétraction, contrairement aux vannes 2 positions qui reviennent à une extrémité de course lorsqu'elles sont désactivées.
Non. Le suffixe YO indique l'absence de voyant lumineux et de parasurtenseur. Pour les applications où les transitoires inductifs pourraient affecter les entrées PLC ou l'électronique à proximité, envisagez la variante YOZ avec parasurtenseur non polarisé.
Le SYJ7320-5YO-01F-Q est spécifiquement la variante à brides avec support : les ports sont accessibles directement sur le corps de la vanne via des raccords filetés G1/8. Pour une installation sur collecteur à montage sur base, un suffixe différent dans la série SYJ7000 est requis.
La borne YO utilise une interface standard DIN 43650 Forme A (EN175301-803 Forme A), l'un des formats de connecteurs de solénoïde industriels les plus courants. Le connecteur n'est pas inclus et doit être acheté séparément.
La série SYJ7000 utilise une conception à commande pilote basse consommation (solénoïde 0,5 W) adaptée au contrôle direct par PLC. La série SY7000 présente une architecture interne différente avec une capacité de débit plus élevée mais généralement une consommation d'énergie plus élevée. Le SYJ7000 est préféré pour le fonctionnement direct par PLC et l'efficacité énergétique ; le SY7000 convient lorsque le débit maximal est la priorité.
