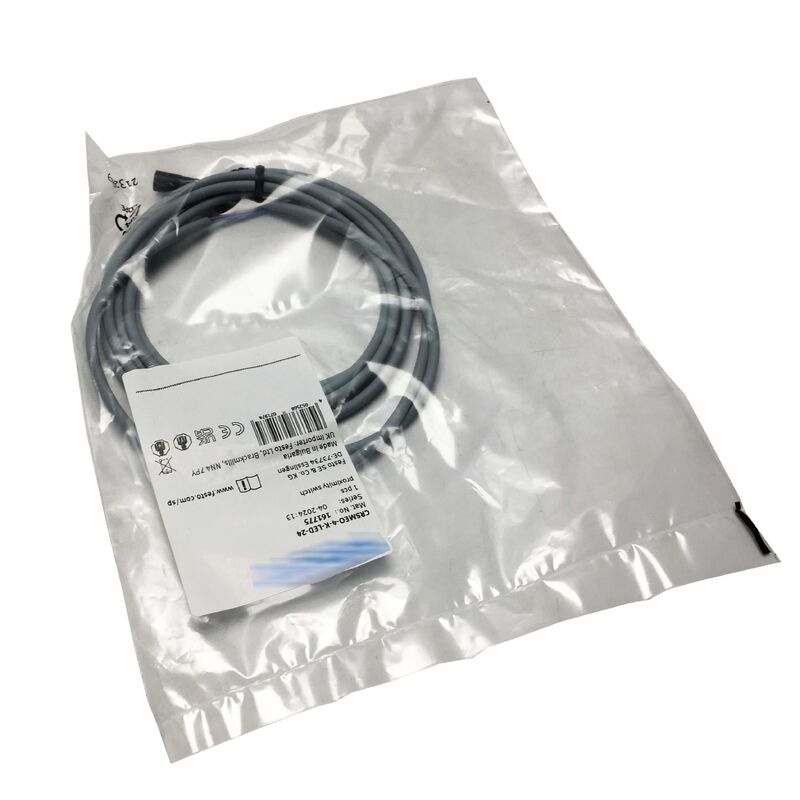

CRSMEO-4-K-LED-24 Commutateur de proximité Festo

Festo CRSMEO-4-K-LED-24 ∙ Sensor de proximité de roseau magnéto-résistant ∙ 12 ∙ 30V CC, 500mA, 800Hz, IP67, LED, câble 2,5m, sans Cu / sans PTFE

Résumé

LeLe système d'éclairage est équipé d'un écran de freinage.est un capteur de proximité de roseau magnéto-résistant de la série CRSMEO de Festo, spécialement conçu pour détecter la position des pistons magnétiques à l'intérieur des cylindres pneumatiques.

Il est monté dans la fente en T ou dans la rainure des actionneurs Festo, s'aligne avec l'anneau magnétique de passage intégré au piston,et commutateurs lorsque le champ magnétique dépasse le seuil de détection confirmant les positions de fin de course ou intermédiaires sans aucun contact physique avec le piston lui-même.

La désignation "CRSMEO" indique la spécification de résistance à la corrosion qui distingue ce capteur des variantes standard de la série SMEO.

La construction en matériaux exempts de Cu (sans cuivre) et de PTFE satisfait aux spécifications des matériaux des milieux de fabrication alimentaire et pharmaceutique,où la contamination du cuivre et la contamination par des particules de PTFE sont des préoccupations réglementées.

Le boîtier en polypropylène et la sélection de composants résistants à la corrosion sur le corps du capteur le rendent approprié pour une utilisation dans les zones de lavage, les environnements de nettoyage acide,et les installations adjacentes au contact avec les aliments où les plastiques et revêtements de capteurs standard seraient limités.

à une fréquence de commutation maximale de 800 Hz,le CRSMEO-4-K-LED-24 répond beaucoup plus rapidement que n'importe quel actionneur pneumatique pratique peut se déplacer cette tête de chambre assure que le capteur ne manque jamais un événement de détection, peu importe la vitesse des cycles du cylindre.

Le courant de sortie maximal de 500 mA est généreux pour un capteur de position et lui permet d'alimenter directement les lumières d'indicateur, les bobines de relais ou les cartes d'entrée PLC sans se soucier de la charge de courant de ventilation.

Le câble intégré de 2,5 m (suffixe K dans le numéro de pièce) est un choix de conception délibéré pour le montage de cylindres pneumatiques: le corps du capteur se trouve près du cylindre,les lignes de câble de retour à la cabine de commande, et un câble fixe évite les défaillances de vibration des connecteurs qui affectent parfois les capteurs de type connecteur dans les applications pneumatiques à cycle élevé.

L'indicateur LED permet de confirmer immédiatement visuellement l'état d'allumage du capteur lors de la mise en service de la machine et de la détection des défauts sans avoir besoin d'un instrument.

Principales spécifications

Technologie de la tige magnétique dans la détection de position pneumatique

Les capteurs de tige fonctionnent en détectant le champ magnétique de l'aimant du piston lorsque le piston s'approche de la position du capteur dans l'orifice du cylindre,la force du champ magnétique dépasse le seuil qui ferme le contact de roseau.

La variante magnéto-résistante utilisée dans la série CRSMEO a une sensibilité améliorée et des caractéristiques de commutation plus définies par rapport aux conceptions plus anciennes purement à base de roseaux,ce qui se traduit par des positions de commutation plus précises et répétables tout au long de la durée de vie du cylindre.

The CRSMEO-4-K-LED-24's bipolar output means the internal reed contact opens and closes with the same polarity relationship regardless of which direction the magnetic field approaches from — an advantage in fast-reversing actuator applications where the piston might approach the sensor from either travel direction at different points in the machine cycle.

Le contenu de la présente directive est conforme aux dispositions de la présente directive.

Dans la production d'aliments, de boissons et de produits pharmaceutiques, certaines matières sont limitées à proximité des zones de contact des produits par les normes d'hygiène et les réglementations de l'industrie.Le cuivre et ses alliages peuvent contaminer les aliments.Les particules de PTFE provenant des joints ou revêtements peuvent se décomposer et apparaître dans les produits réglementés.

Les produits de la série CRSMEO sont exempts de Cu, PTFE-free specification provides documented compliance for sensor installations in these environments — confirming through the material specification that the sensor itself does not contribute these regulated contaminants to the production area, même en cas de lavage ou de contact accidentel.

Questions fréquentes

Q1: Avec quelle série de cylindres Festo est compatible le CRSMEO-4-K-LED-24?

Le capteur CRSMEO-4 est conçu pour la série de cylindres ronds et de cylindres profilés de Festo qui comprennent un piston magnétique et une fente ou rainure C pour le montage du capteur.

Les familles de cylindres compatibles comprennent les DZF, DZH, DSBC, DSNU, DSNUP et d'autres séries de cylindres standard Festo qui spécifient le montage de rainures de capteurs.

Le "4" dans le numéro de pièce se rapporte au facteur de forme et à la compatibilité des rainures du capteur.

Le configurateur de produit et la documentation des cylindres de Festo confirmeront quel facteur de forme spécifique de la rainure du capteur s'applique à chaque série de cylindres.

Q2: L'indicateur LED est-il toujours actif ou seulement lorsque le capteur est activé?

La LED change d'état lorsque la sortie de commutation s'active, elle s'allume lorsque le capteur détecte l'aimant du piston et que le contact NO se ferme.Il s'éteint lorsque le piston s'éloigne et le contact s'ouvre.

Ceci permet une confirmation visuelle directe de l'état de détection pendant l'installation: le technicien positionne le capteur dans la rainure du cylindre, déplace le cylindre vers la fin de course à la main ou à la commande,et confirme l'éclairage LED pour vérifier le bon placement du capteur et l'accouplement magnétique avant de verrouiller le capteur en position.

Q3: Le CRSMEO-4-K-LED-24 peut-il être utilisé avec des bouteilles autres que Festo qui disposent d'une fente C?

Oui, c'est vrai. provided the C-slot dimensions match the CRSMEO-4 sensor's mounting dimensions and the cylinder piston carries a magnet of sufficient field strength to trigger the sensor at the sensing distance through the cylinder wall material.

Festo publie les dimensions de montage du CRSMEO-4 et le champ magnétique minimum requis; comparez-les avec les spécifications des rainures du cylindre cible et des spécifications des aimants de piston.Le capteur lui-même n'est ni électriquement ni logiquement exclusif aux bouteilles Festo..

Q4: Quelle est l'importance de la sortie bipolaire et comment affecte-t-elle le câblage?

Bipolaire dans ce contexte signifie que le contact de roseau commute le courant dans les deux polarités le capteur n'a pas d'exigence directionnelle pour la polarité CC appliquée sur sa sortie.cela signifie que le capteur peut être câblé dans les circuits d'entrée PLC de type PNP ou de type NPN comme une simple fermeture de contact, sans que l'électronique du capteur n'impose une exigence de direction du courant.

Le câble à 3 cœurs transporte l'alimentation positive, l'alimentation négative et la sortie commutée.câble de 5 m.

Q5: Quelle maintenance le CRSMEO-4-K-LED-24 nécessite-t-il au cours de sa durée de vie?

Les capteurs à tige sont des dispositifs de contact passifs sans électronique alimentée dans l'élément de commutation lui-même, ce qui leur donne une très longue durée de vie dans des conditions de fonctionnement normales.

The main wear mechanism is contact erosion at the reed element from the switching current over millions of cycles — the 500mA / 10W maximum ratings should not be continuously approached to maximise contact life.

Le nettoyage périodique du corps du capteur et du point d'entrée du câble dans des environnements de lavage empêche la pénétration de produits chimiques autour du joint du câble. The most common failure mode on integrated-cable sensors is cable damage from repeated flexing or mechanical stress near the sensor body — protect the cable entry area from mechanical strain during installation.
