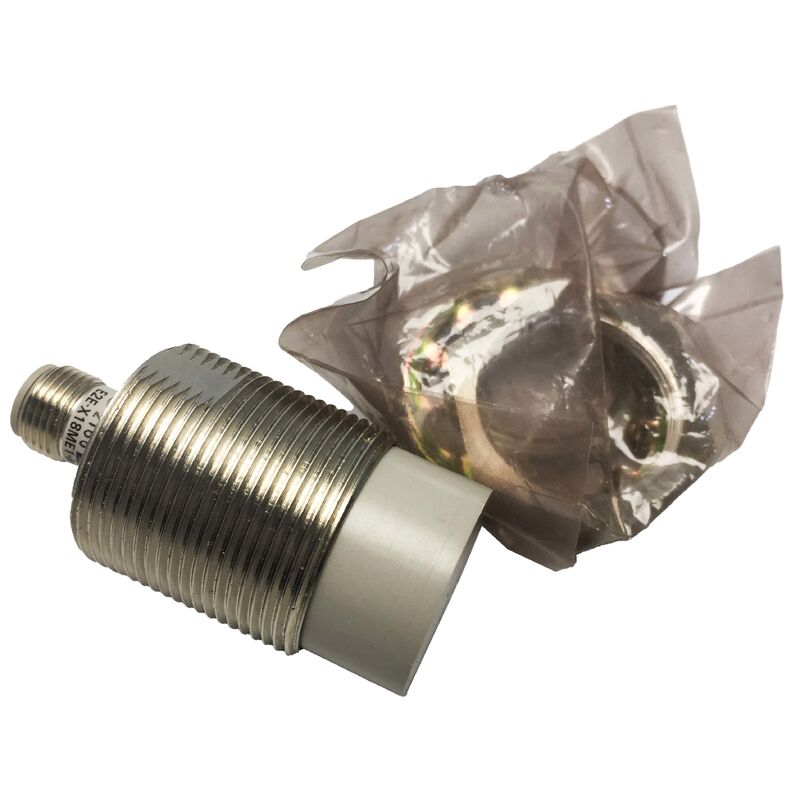

E2E-X18ME1-M1 OMRON Capteur de proximité cylindrique
Vue d'ensemble du produit
Le produit doit être présenté sous forme d'une couche d'étiquette.Un capteur de proximité inductif M30 non blindé, 18 mm de distance de détection, NPN NO, connecteur M12, DC 3-wire, IP67, série E2E
Numéro de la partie:Le numéro de série de l'appareil doit être le numéro de série de l'appareil.
Numéro de pièce de rechange:Le nombre d'émissions de dioxyde de carbone est déterminé en fonction de la fréquence de production.
Nom du fabricant:Société Omron (Japon)
Catégorie de produit:Capteur de proximité inductif
Série:Série Omron E2E
Le code de la CSPA des Nations unies:41110000
Spécifications de base
| Paramètre |
Valeur |
| Taille du corps |
M30 (30 mm de canon cylindrique fileté) |
| Type de détecteur |
Inducteurs électromagnétiques |
| Type de montage |
d'une épaisseur n'excédant pas 50 cm3 |
| Détection de la distance |
18 mm |
| Objet de détection standard |
Plaque de fer de 30 × 30 × 1 mm |
| Configuration de sortie |
DC à 3 fils, NPN, normalement ouvert (NO) |
| Connexion |
Connecteur métallique à 4 broches M12 |
| Voltage d'alimentation |
10 à 30 VDC (1 à 24 VDC nominaux) |
| Courant de charge |
5 à 300 mA |
| Fréquence de réponse |
100 Hz au maximum. |
| Classement de protection |
Pour la protection contre la corrosion |
| Température de fonctionnement |
-40 à +85°C |
| Matériel de logement |
d'une épaisseur n'excédant |
| Détection du matériau de surface |
Polymère PBT thermoplastique |
| Un voyage différentiel |
10% max. de la distance de détection |
| Résistance à l'isolation |
50 MΩ min. (à 500 VDC) |
| Résistance diélectrique |
4,000 VAC, 50/60 Hz pendant une minute. |
| Résistance aux vibrations |
10 à 55 Hz, amplitude de 1,5 mm, 2 heures chacune en X/Y/Z |
Description du produit
LeLe produit doit être présenté sous forme d'une couche d'étiquette.est un capteur de proximité inductif non blindé M30 avec une portée de détection de 18 mm et une sortie NPN Normally Open la plus grande configuration standard de la série E2E d'Omron,d'une capacité de détection supérieure ou égale à 1 kVA.
La variante de connecteur pré-câblé M12 (suffixe M1) facilite l'installation et le remplacement: le capteur s'installe dans n'importe quel trou fileté M30 × 1,5 ou trou de support de 30 mm,le connecteur se relie à un câble standard M12 à 4 broches, et la sortie NPN se connecte directement aux entrées compatibles NPN de la plupart des PLC et des contrôleurs industriels sans circuits supplémentaires.
La série E2E donne la priorité à la fiabilité sur le terrain à travers les températures extrêmes, la contamination,environnements de vibration conditions dans lesquelles un capteur peut fonctionner en continu pendant des années lorsqu'il est exposé au fluide de coupe, pulvérisation de liquide de refroidissement, éruption métallique et vibrations mécaniques.
Principe de détection
L'E2E-X18ME1-M1 génère un champ électromagnétique oscillant à haute fréquence à partir d'une bobine intégrée derrière sa face de détection.Les courants de tourbillon sont induits sur la surface de la cible ∙ ces courants tirent de l'énergie du champ oscillant., atténuant l'amplitude de l'oscillateur.
Le circuit électronique du capteur détecte cet amortissement et passe le transistor de sortie NPN d'OFF à ON lorsque l'amortissement dépasse le seuil de commutation.Ce mécanisme de détection est sans contact et sans usure mécanique. Le capteur n'a pas de pièces mobiles dans sa fonction de détection..
Matériel cible et considérations de distance
La spécification de 18 mm est mesurée avec l'objet de détection standard d'Omron: une plaque de fer plat de 30 × 30 × 1 mm. Les distances de détection dans le monde réel dépendent de:
- Taille cible:Les cibles plus petites produisent moins d'amortissement du courant tourbillon et déclenchent le seuil à une distance plus courte
- Matériau cible:Les métaux non ferreux (aluminium, cuivre, laiton) génèrent des courants de tourbillon à une efficacité différente et seront détectés à des distances plus courtes
- Épaisseur cible:Une feuille ou une feuille métallique très mince reflète moins d'énergie que la norme de fer de 1 mm
câblage et sortie
Le connecteur M12 à 4 broches suit l'affectation standard des broches Omron: broche 1 (+ alimentation V), broche 3 (0V commun), broche 4 (signal de sortie NPN).
The NPN output sinks current to the common (0V) when a target is detected — a normally-open configuration where the output is OFF (high impedance) with no target present and ON (sinking current through load) when the target is within the sensing range.
Questions fréquemment posées
Q1: Le capteur n'est pas protégé? Quelle clearance est requise du matériel de montage?
Les capteurs de proximité non blindés nécessitent un espace minimum entre le canon du capteur et toute structure de montage en métal ferreux environnante.la clearance latérale minimale par rapport au métal environnant est généralement égale au double du diamètre du canon (60 mm de chaque côté)Si un montage en métal est nécessaire, la variante blindée (E2E-X10ME1-M1, avec une distance de détection de 10 mm) est le bon choix.
Q2: L'E2E-X18ME1-M1 peut-il détecter l'aluminium ou d'autres métaux non ferreux?
Oui, mais à des distances de détection plus courtes. Pour l'aluminium, la distance de détection efficace est généralement de 40 à 60% de la valeur du fer (environ 7 à 11 mm). Pour le cuivre et le laiton, elle est encore plus courte (25 à 40%).La distance de fonctionnement doit être réglée de manière prudente par rapport à la portée efficace réduite.
Q3: Le capteur est classé IP67. Peut-il être utilisé dans un environnement de lavage avec nettoyage à haute pression?
IP67 couvre l'immersion jusqu'à 1 mètre pendant 30 minutes, ce qui dépasse les conditions d'éclaboussure, de brouillard et de rinçage à basse pression.IP67 n'inclut pas les jets d'eau à haute pression soutenus qui nécessiteraient une cote IP69KPour les environnements de refroidissement et de pulvérisation typiques des machines-outils, IP67 est adéquat.
Q4: Il y a une bande d'hystérésis de 10%? Que signifie cela pour l'installation?
L'hystérésis signifie que le point d'allumage et le point d'arrêt sont à des distances légèrement différentes. La cible doit s'éloigner d'environ 10% de la distance de détection (environ 1.8 mm) au-delà du point d'allumage avant l'arrêt de la sortieCela empêche les bavardages et assure un signal de sortie propre et stable.
Q5: Le câble de sortie peut-il être prolongé et, dans l'affirmative, jusqu'à quel point?
L'E2E-X18ME1-M1 utilise un connecteur M12; les câbles d'extension sont des éléments industriels standard.le câble de sortie peut théoriquement être prolongé jusqu'à 100 mètres sans dégradation des performancesPour la plupart des installations de plancher d'usine avec des extensions allant jusqu'à 20 à 30 mètres, aucune précaution particulière n'est nécessaire.
