NVF3-MOH-5/2-K-1/4-EX Soupape solénoïde neuve scellée 535987

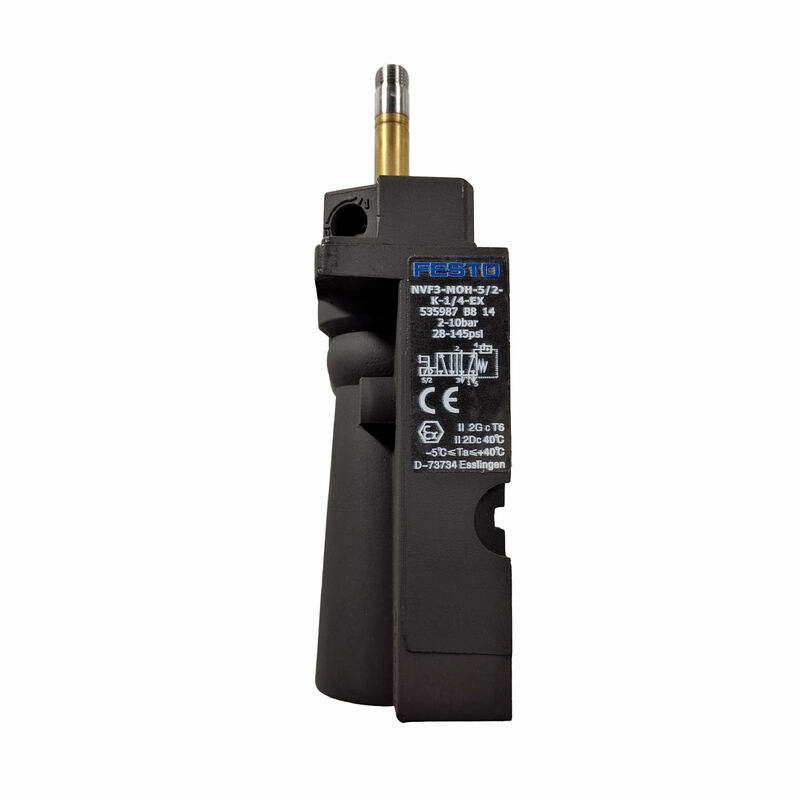

Électrovanne pneumatique Festo NVF3-MOH-5/2-K-1/4-EX

Le Festo NVF3-MOH-5/2-K-1/4-EX est une électrovanne pneumatique conçue pour un contrôle directionnel rapide et fiable dans l'automatisation industrielle. Sa structure à tiroir usinée avec précision permet une commutation fluide et des performances pneumatiques stables.

Commutation de précision

La vanne utilise une construction de vanne de type à tiroir avec des surfaces d'ajustement usinées avec précision. Le jeu contrôlé entre le tiroir et le corps de la vanne contribue à réduire les frottements lors de la commutation.

Cette conception permet des changements de direction rapides et une réponse cohérente de l'actionneur. Elle convient aux systèmes pneumatiques où des temps de cycle courts et une commutation répétable sont importants.

Performances d'étanchéité et de fonctionnement

Le système d'étanchéité est conçu pour un fonctionnement pneumatique exigeant, avec des matériaux d'étanchéité durables et une structure adaptée aux mouvements alternatifs répétés.

Une étanchéité stable permet de limiter les fuites internes et de maintenir un mouvement constant de l'actionneur. Cela est particulièrement utile dans les applications à cycles de commutation fréquents.

Spécifications principales

Domaines d'application

• Commande de vérins pneumatiques
• Équipements d'assemblage automatisés
• Machines d'emballage
• Systèmes de manutention de matériaux
• Automatisation des processus
• Mécanismes pneumatiques à cycle élevé
• Équipements industriels pour zones dangereuses

Remarque de sélection : Adaptez la capacité de débit et la pression de service de la vanne à l'alésage, à la course et au temps de déplacement requis du vérin. Un dimensionnement correct permet d'équilibrer la vitesse de réponse, la force de l'actionneur et la consommation d'air.

FAQ

Q1 : Quel type de vanne est la NVF3-MOH-5/2-K-1/4-EX ?
R : Il s'agit d'une électrovanne pneumatique 5/2 voies.

Q2 : Quelle est la plage de pression de service ?
R : La plage spécifiée est de 0,15–0,8 MPa.

Q3 : Quelle est la section d'écoulement efficace ?
R : La section efficace est de 110 mm².

Q4 : Quelle est la fréquence maximale de commutation ?
R : Le maximum spécifié est de 5 cycles par seconde.

Q5 : Pourquoi un dimensionnement correct de la vanne est-il important ?
R : Un dimensionnement adéquat permet d'atteindre la vitesse d'actionneur requise tout en évitant une consommation d'air inutile.
