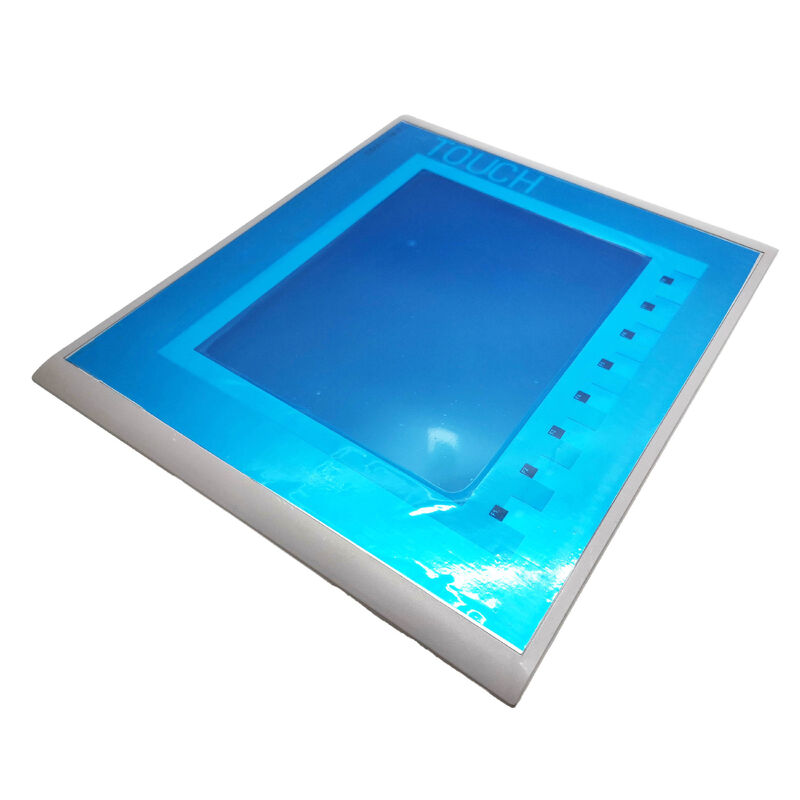

6AV6647-0AE11-3AX0 Siemens 6AV66470AE113AX0 KTP1000 Panneau HMI Neuf Original

Siemens 6AV6647-0AE11-3AX0 ∙ SIMATIC HMI KTP1000 couleur de base DP ∙ 10.4" TFT 640×480, 256 couleurs, touche, MPI/PROFIBUS DP, 24V CC, IP65

Résumé

LeLes produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe et doivent être présentés dans la catégorie 2 de la présente annexe.est le KTP1000 Basic Color DP un panneau d'interface homme-machine de 10,4 pouces de la gamme SIMATIC Basic Panel de Siemens,conçus pour les stations d'exploitation industrielles où un écran couleur et un fonctionnement à la fois tactile et clavier sont requis avec connectivité aux systèmes PLC MPI ou PROFIBUS basés sur DP.

Il s'agit de la variante PROFIBUS DP de la série KTP1000 Basic; la variante PROFINET correspondante porte un numéro de pièce différent.

Le "Basic" dans la désignation du panneau reflète sa position dans la hiérarchie SIMATIC HMI: il occupe le niveau d'entrée du portefeuille de panneaux de Siemens, en dessous de la gamme Comfort Panel,mais il fournit les fonctions HMI de base dont la majorité des stations d'opérateurs au niveau de la machine ont besoin: affichage des valeurs de processus, indication d'alarme, gestion des recettes, reporting et tendances, grâce à un environnement de configuration qui partage la même chaîne d'outils logiciels WinCC que les panneaux haut de gamme.

Cette approche de configuration partagée signifie qu'un projet démarré sur un KTP1000 Basic peut faire migrer sa conception d'écran vers le haut vers un panneau de commodité avec relativement peu de retouches si les besoins augmentent.

À 10,4 pouces, le KTP1000 s'intègre naturellement dans les panneaux de commande de la machine où l'opérateur a besoin de voir plusieurs valeurs de processus simultanémentle nombre de produits et la vitesse d'une machine d'emballage, ou les positions des axes d'une machine-outil et l'état du programme sans avoir à faire défiler plusieurs écrans.

The 640×480 pixel resolution at this display size gives comfortable text and graphic readability in typical ambient industrial lighting without additional display brightness beyond the panel's factory settings.

La combinaison d'une rangée de touches à huit touches sous l'écran avec une fonctionnalité d'écran tactile complète sur l'écran lui-même donne aux opérateurs deux modes d'interaction pour le même panneau.

Le fonctionnement du clavier est préférable dans les environnements où des gants sont portés ou où les vibrations rendent difficile un contact précis;l'interaction avec l'écran tactile est plus rapide pour l'entrée de paramètres et la navigation lorsque les conditions d'accès de l'opérateur sont propres et stables.

Les deux modes peuvent contrôler l'interface complète de manière indépendante.

Principales spécifications

MPI et PROFIBUS DP Deux protocoles, une seule interface

Le suffixe -0AE11 désigne la variante de communication MPI/PROFIBUS DP du KTP1000.Les deux protocoles partagent le même connecteur physique RS 485 sur le panneau ?? le protocole est sélectionné dans la configuration du panneau.

This dual-protocol physical interface is common across Siemens' Basic Panel DP range and reflects the transition period between the older MPI-based programming and communication model (used with S7-300 CPUs) and the PROFIBUS DP fieldbus architecture that became the standard for distributed I/O connections.

En termes d'installation pratique, la plupart des machines exécutant des processeurs S7-300 connecteront le DP KTP1000 via MPI au port MPI du processeur pour la configuration et la communication en temps d'exécution.Les machines avec des architectures plus complexes où l'interface HMI doit être installée sur le réseau PROFIBUS aux côtés des périphériques d'E/S peuvent connecter le panneau en tant que maître PROFIBUS à l'interface DP du processeur.

L'interface RS 422, également disponible sur ce connecteur, permet à Modbus RTU de communiquer avec des contrôleurs tiers qui utilisent Modbus comme protocole série.

Il est utilisé dans les installations de machines multi-fournisseurs où l'HMI sert d'interface d'opérateur pour les systèmes PLC autres que Siemens.

Configuration du portail WinCC Flexible et TIA

Le 6AV6647-0AE11-3AX0 a été publié pendant l'ère WinCC Flexible et son logiciel de configuration principal est WinCC Flexible 2008 SP2 Compact ou supérieur.

Il est également configurable dans le premier portail TIA (ÉTAPE 7 Basic V11, WinCC Basic V11),Bien que la migration vers le portail TIA dans ses versions ultérieures ait introduit le cycle de rafraîchissement du panneau KTP qui a finalement interrompu l'interface DP KTP1000 Basic en faveur des panneaux natifs TIA.

Les projets configurés dans WinCC Flexible pour le DP KTP1000 peuvent être migrés vers TIA Portal WinCC si une mise à niveau matérielle est effectuée sur un panneau de génération actuelle, en préservant les conceptions d'écran,configurations d'alarme, et les données de recette avec l'outil de migration du portail TIA.

Installation et montage

Le panneau est monté dans une découpe sur une surface plate, fixée par des pinces de montage fournies avec l'unité.

La dimension de la découpe est de 299 mm × 227 mm. L'épaisseur maximale du matériau du panneau à la découpe est de 4 mm.

La classification IP65 sur la face avant signifie que l'affichage et la lunette du panneau sont scellés contre la pénétration de poussière et les jets d'eauou en milieu d'usinage poussiéreux.

La face arrière (IP20) n'est pas destinée à l'exposition à des liquides ou à des poussières conductrices.

L'installation verticale est l'orientation spécifiée pour la plage de température de fonctionnement de 0 à 50 °C.

Lorsqu'il est monté à des angles allant jusqu'à 35° par rapport à la verticale, la plage de température de fonctionnement peut être réduite ¢ consulter le manuel d'installation du panneau pour la courbe de dératage aux angles de montage non verticaux.

Questions fréquentes

Q1: Le DP de couleur de base KTP1000 a été arrêté en octobre 2022. Quel est le remplacement recommandé de la génération actuelle?

Le remplacement actuel du DP couleur de base KTP1000 par Siemens se situe dans la série SIMATIC HMI Basic Panel Generation 2 ou KTP1000 Basic PN, selon l'interface requise.

Pour la connectivité PROFIBUS DP, les recommandations actuelles de Siemens impliquent un convertisseur d'interface ou une migration vers PROFINET, car les panneaux de base de la génération actuelle se concentrent sur la communication PROFINET.

Pour l'approvisionnement direct en remplacement, le marché de l'après-vente utilise des unités DP KTP1000 testées provenant de machines qui ont été retirées du service.

Q2: Le DP KTP1000 peut-il communiquer simultanément avec plusieurs PLC sur le même réseau MPI?

Dans un réseau MPI, le KTP1000 peut être configuré pour communiquer avec un processeur PLC désigné comme contrôleur principal.

MPI est un bus multi-points qui permet plusieurs nœuds, mais le panneau KTP1000 Basic est conçu comme un dispositif HMI à maître unique qui maintient la communication avec un PLC configuré à la fois.

Pour les applications à plusieurs contrôleurs, des objets d'écran distincts peuvent être reliés à des étiquettes provenant de différents contrôleurs,mais cela nécessite une configuration minutieuse dans WinCC Flexible et est soumis aux contraintes de latence de communication du réseau MPI.

Q3: La durée maximale de rétroéclairage du panneau est de 50 000 heures.

50,000 heures à 25°C est la moyenne statistique du temps entre les pannes du rétroéclairage LED à cette température de référence.

En fonctionnement continu 24 heures sur 24 et 7 jours sur 7, 50 000 heures représentent environ 5,7 ans de temps de fonctionnement avant que le rétroéclairage n'atteigne statistiquement son milieu de fiabilité.

Dans la pratique, l'atténuation de la rétroéclairage est un processus graduel,et le remplacement planifié de l'entretien avant l'échec plutôt que le remplacement réactif après l'échec est l'approche recommandée pour les stations d'exploitation critiques.

Q4: Ce panneau peut-il être utilisé pour des applications extérieures où la lisibilité à la lumière du soleil est requise?

Le KTP1000 Basic Color DP est conçu pour une installation industrielle intérieure.et la lumière directe du soleil provoque un reflet important qui réduit la lisibilité.

Les installations extérieures nécessitent soit un parasol/un capot sur le panneau, soit un protecteur d'écran anti-réflexion, soit une variante d'affichage plus lumineuse.

La classification IP65 de la face avant offre une protection contre la pluie et la poussière, mais la luminosité de l'écran est le facteur limitant pour une utilisation en extérieur.

Q5: Combien de messages d'alarme le panneau KTP1000 Basic peut-il traiter simultanément?

Le panneau de base KTP1000 prend en charge le traitement des alarmes via la configuration WinCC Flexible.la taille du tampon d'alarme et le nombre d'alarmes actives simultanément sont déterminés par les limites de configuration définies dans WinCC Flexible pour cette classe d'appareils.

Le compilateur du projet indiquera si la configuration d'alarme dépasse les limites de mémoire ou de traitement du dispositif.

Pour les applications nécessitant une gestion approfondie de l'alarme avec des tampons historiques,la gamme SIMATIC Comfort Panel offre une plus grande capacité de tampon d'alarme et des fonctions de gestion d'alarme plus sophistiquées.
