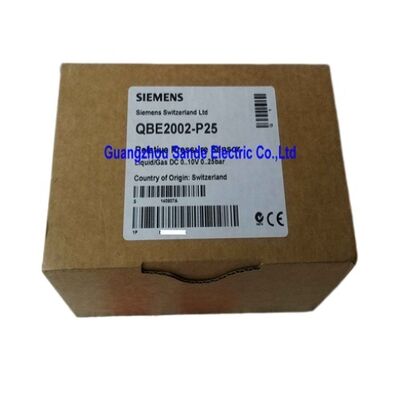

Capteur de pression de conduite d'eau QBE2002-P25 QBE2 002-P25 QBE2002-P25

Siemens QBE2002-P25. Capteur de pression 025 bar, DC 010V, Piezo-résistant, membrane céramique, climatisation

Résumé

LeLe nombre de sièges est calculé en fonction du nombre de sièges.est un capteur de pression piézo-résistant de Siemens Building Technologies,couvrant de 0 à 25 bar avec une sortie linéaire en courant continu de 0 à 10 V ̇ membre de la gamme la plus élevée de la série QBE2002 qui s'étend de 1 à 40 bar dans différentes variantes de mesure.

À 25 bar (362,6 psi / 2,5 MPa), ce capteur sert l'extrémité de pression plus élevée des circuits hydrauliques HVAC: réseaux de chauffage urbain primaire, élévateurs d'approvisionnement en eau de bâtiments de grande hauteur, systèmes de vapeur,et circuits de réfrigération sous pression où les variantes de 10 ou 16 bar seraient insuffisantes.

The measurement principle is piezo-resistive with a ceramics diaphragm — thick-film hybrid technology where the strain-sensing resistors are screen-printed directly onto a high-purity Al₂O₃ ceramic disc and fired at high temperature.

Cette méthode de dépôt direct est la source de la stabilité à long terme du QBE2002: il n'y a pas de liaison adhésive entre l'élément de détection et le diaphragme qui peut ramper, délaminer,ou modifier les propriétés au fil des années de cycle de température.

La pression mesurée détourne le disque en céramique; le réseau de résistances change de résistance en proportion; l'électronique embarquée conditionne la sortie du pont au signal 010V.

La connexion sous pression en acier inoxydable 1.4404 (AISI 316L) résiste à la corrosion de l'eau, du glycol et du vapeur dans les circuits CVC.

L'étanchéité au fluoroélastomère FPM à l'interface de connexion fournit une résistance chimique compatible avec les fluides de processus HVAC standard.5m câble pré-câblé se connecte directement au contrôleur ou câblage de champ sans matériel de connecteur supplémentaire.

Principales spécifications

0 ̊10V Sortie dans les systèmes de contrôle CVC

Le signal DC 0 ∞ 10 V est le format d'entrée analogique standard pour les contrôleurs HVAC Siemens, les systèmes DDC et la plupart des contrôleurs de terrain des systèmes de gestion de bâtiment.0 volts représente 0 bar de jauge (pression atmosphérique); 10 V représente 25 bar.

La mise à l'échelle est linéaire sur toute la plage,ce qui signifie que la configuration logicielle du contrôleur a simplement besoin de la plage de mesure (0?? 25 bar) entrée avec le type de signal 0?? 10V pour afficher et traiter correctement la valeur de pression.

Dans la pratique, de nombreux circuits hydrauliques HVAC fonctionnent bien en dessous du plafond de 25 bar un système d'eau froide typique fonctionne à 6 12 bar, en utilisant seulement la partie inférieure de la plage de sortie du capteur.

Il s'agit d'un compromis commun: la plage de 25 bar offre une marge de sécurité contre les excursions occasionnelles de pression et est la même plage utilisée dans de nombreux types d'installations HVAC,mais il sacrifie une certaine résolution à l'entrée du contrôleur pour les systèmes qui ne s'approchent jamais de la plage supérieure.

Lorsque une résolution plus élevée à des pressions plus faibles est nécessaire, la variante QBE2002-P10 (0?? 10 bar) fournit la même portée de sortie cartographiée sur la moitié de la plage de pression.

Note du successeur: QBE2003-P25

Le QBE2002-P25 a été mis hors production. Le QBE2003-P25 couvre la même plage de 0°25 bar avec une tension d'alimentation compatible et une sortie de 0°10V,mais utilise un boîtier différent et une prise DIN EN 175301-803-A plutôt que le câble prédéfini du QBE2002.

Les installations qui sont converties de QBE2002-P25 à QBE2003-P25 doivent remédier à la différence de terminaison du câblage;la compatibilité du signal de mesure et de sortie permet de maintenir la configuration du contrôleur inchangée.

Questions fréquentes

Q1: Le QBE2002-P25 peut-il mesurer la pression négative (vacuum)?

Non. Le QBE2002-P25 mesure la pression de 0 à 25 bar ∙ il s'agit d'un capteur de pression relative basé sur la pression atmosphérique.

La sortie 0V correspond à l'atmosphère (gauge zéro) et 10V correspond à l'atmosphère de 25 bar.

Pour la surveillance du vide, un capteur avec une plage comprenant des pressions de jauge négatives est requis.

Q2: Quelle est la surpression maximale que le QBE2002-P25 peut supporter sans dommage?

Siemens spécifie une surpression maximale admissible pour la série QBE2002 au-dessus de la plage de mesure nominale.

Dans les installations hydrauliques et pneumatiques, il est important de vérifier que les transitoires de pression du système pendant la fermeture des vannes, le démarrage de la pompe et les changements de charge restent dans cette limite de surpression.les dépassements soutenus ou répétés supérieurs au maximum peuvent entraîner un déplacement de décalage nul ou des dommages permanents au capteur..

Q3: Quelle tension d'alimentation est requise par le QBE2002-P25?

La série QBE2002-P est conçue pour être utilisée avec les contrôleurs HVAC Siemens et leurs sorties d'alimentation auxiliaires.

La spécification exacte de la tension d'alimentation est donnée dans la fiche de données du produit Siemens pour le QBE2002-P25.

Cela devrait être confirmé avant l'installation, en particulier lors de la mise à niveau des variantes QBE2002 vers QBE2003, car les deux séries peuvent avoir des spécifications d'alimentation différentes.

Q4: Le QBE2002-P25 est-il interchangeable avec le QBE2003-P25?

L'amplitude de mesure (025 bar) et le signal de sortie (010V) sont compatibles entre les deux, et la tension d'alimentation est également déclarée compatible par le successeur.les dimensions du boîtier et le format de la connexion électrique diffèrent ️ le QBE2003-P25 utilise une prise DIN EN 175301-803-A plutôt que le câble prédéfini du QBE2002-P25.

Un remplacement physique 1:1 n'est pas garanti sans câbles d'adaptateur ou sans re-câblage de la terminaison de champ.

Q5: Qu'est-ce que le scellage FPM, et est-il adapté aux mélanges antiglycol dans les systèmes de climatisation?

Le FPM (fluoroélastomère, également vendu sous des noms commerciaux tels que Viton) est un caoutchouc synthétique avec une excellente résistance à l'eau, aux solutions aqueuses, à la vapeur, aux glycols et à la plupart des fluides d'hydrocarbures.

C'est le matériau d'étanchéité standard pour les capteurs de pression HVAC car il est compatible avec les mélanges eau-glycol utilisés dans les circuits d'eau froide et de chauffage dans une large plage de températures.

Le FPM n'est pas compatible avec certaines cétones, des esters de faible poids moléculaire et des amines spécifiques non généralement présentes dans les systèmes HVAC standard.
